Cable de Conexión con Entrada de Pedal Tipo SF para U-WAVE – 02AZG021

Cable de Conexión con Entrada de Pedal Tipo SF para U-WAVE – 02AZG021

Name: Cable de Conexión con Entrada de Pedal Tipo SF para U-WAVE – 02AZG021
SKU: 02AZG021

SKU: 02AZG021

Cantidad

Sobre el producto

Para indicadores ID-CNX y ID-FNX, el 02AZG021 es el cable Mitutoyo con entrada para pedal que lleva la medición al U-WAVE-T: de un lado el conector tipo SF (recto estándar), del otro el encaje del transmisor, sujeto con 2 tornillos.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo SF sirve para indicadores Digimatic ID-CNX y ID-FNX, y medidores de profundidad y de espesor con indicador ID-CNX.

En el sistema U-WAVE, el cable va del instrumento al transmisor U-WAVE-T (02AZD730H o 02AZD880H), y el receptor U-WAVE-R 02AZD810E recibe los datos en la computadora, en 2,405 a 2,475 GHz. Sin pedal, el cable equivalente es el 02AZG011.

Conector tipo SF · recto estándar
Para U-WAVE-T · entrada para pedal 937179T
Indicadores ID-CNX y ID-FNX
Sin pedal: 02AZG011

Diferenciales

Aspectos destacados del producto

Lo que distingue al 02AZG021 entre los cables con entrada para pedal.

Recto estándar.

Transmisor inalámbrico 02AZD730H o 02AZD880H.

Fijación en el U-WAVE-T.

Pedal 937179T, opcional.

Indicados en el catálogo 2025.

U-WAVE-R conectado a la computadora.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 02AZG021.

Tipo SF Conector

Recto estándar.
U-WAVE-T Se conecta a

02AZD730H o 02AZD880H.
937179T Pedal

Entrada en el cable; pedal opcional.
No Botón de datos

No lo hay en el conector.
20 m Alcance

En línea de visión, con el U-WAVE-R.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 02AZG021 es la elección correcta.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 02AZG021 es el tipo SF, indicado para indicadores ID-CNX y ID-FNX.

Desafío Manos ocupadas en la pieza

Sostener la pieza y el instrumento deja sin mano para enviar la lectura.

Solución

El 02AZG021 tiene entrada para el pedal 937179T (opcional).

Desafío Varios instrumentos en la línea

Transmisores cercanos pueden confundirse.

Solución

El U-WAVE tiene hasta 15 canales, y el dato identifica el receptor y el transmisor.

Desafío Cable hasta la computadora

Un cable largo del instrumento a la computadora estorba la medición en la pieza.

Solución

El 02AZG021 conecta el instrumento al U-WAVE-T, que transmite sin cable al receptor U-WAVE-R 02AZD810E.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: U-WAVE
Modelo: Conector con entrada para pedal
Clase: (SF) Modelo recto estándar
Notas y observaciones: Con entrada para el pedal 937179T (opcional).

Detalles técnicos

Línea: Cable de conexión con entrada para pedal para U-WAVE-T, conector tipo SF
Transmisores: U-WAVE-T 02AZD730H (IP67, LED) y 02AZD880H (alarma sonora y LED)
Receptor: U-WAVE-R 02AZD810E
Versión sin pedal: 02AZG011
Cable Digimatic del mismo conector: 06AGL011 (1 m) o 06AGL021 (2 m), que la tienda no vende

Funciones

Cómo trabaja el 02AZG021

Camino del dato

Instrumento, 02AZG021, U-WAVE-T, U-WAVE-R 02AZD810E y computadora.

Conector tipo SF

Recto estándar.

Pedal

El pedal 937179T (opcional) se conecta a la entrada del cable.

Transmisión de datos

El 02AZG021 es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema: U-WAVE, inalámbrico
Transmisor: U-WAVE-T 02AZD730H o 02AZD880H
Receptor: U-WAVE-R 02AZD810E, en la computadora
Comunicación: Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance: Aprox. 20 m en línea de visión

Variantes de la serie

Cables con entrada para pedal en la tienda

Código	Tipo	Conector	Instrumentos
02AZE140A	Tipo A	Resistente al agua, con botón de salida	Calibres y medidores de profundidad Digimatic
02AZE140B	Tipo B	Resistente al agua, con botón de salida	Micrómetros Digimatic
02AZE140C	Tipo C	Recto, con botón de salida	Calibres, cabezales y escalas Digimatic
02AZE140D	Tipo D	Plano de 10 pines	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
02AZE140E	Tipo E	Redondo de 6 pines	Durómetros HM
02AZE140F	Tipo F	Plano recto	Indicadores ID-CX/ID-U, Borematic y escalas SD
02AZE140G	Tipo G	Plano recto resistente al agua	Indicadores ID-N y ID-B
02AZG021 (este)	Tipo SF	Recto estándar	Indicadores ID-CNX y ID-FNX

Artículos incluidos

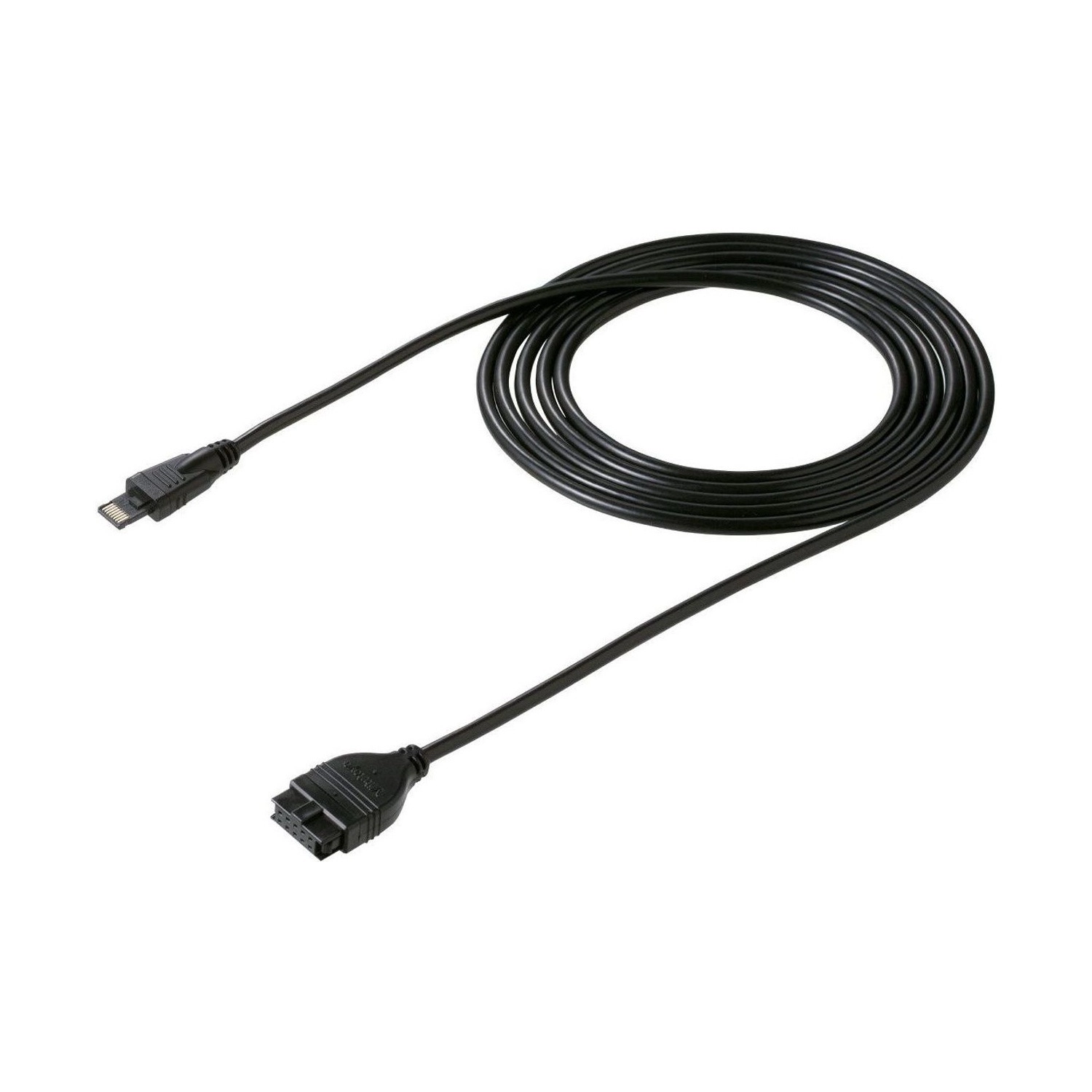

Cable de conexión con entrada para pedal tipo SF 02AZG021

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 02AZG021?

Conecta un instrumento Digimatic con conector tipo SF al transmisor U-WAVE-T. El catálogo 2025 indica el tipo SF para indicadores Digimatic ID-CNX y ID-FNX, y medidores de profundidad y de espesor con indicador ID-CNX.

¿El 02AZG021 funciona sin el U-WAVE-T?

No. Es la conexión entre el instrumento y el U-WAVE-T (02AZD730H o 02AZD880H); la medición llega a la computadora por el receptor U-WAVE-R 02AZD810E.

¿Cuál es la diferencia entre el 02AZG021 y el 02AZG011?

Los dos tienen el conector tipo SF. El 02AZG021 tiene entrada para el pedal 937179T; el 02AZG011 es el cable estándar, sin esa entrada.

¿El conector del 02AZG021 tiene botón de datos?

No. En la tabla del catálogo, el conector tipo SF no tiene botón de datos.

¿Qué cable conecta el instrumento del 02AZG021 a un colector Digimatic, sin radio?

El cable Digimatic del conector tipo SF es el 06AGL011 (1 m) o 06AGL021 (2 m), que la tienda no vende. Directo al USB de la computadora, el código es el 06AGQ001F.
