Cable de conexión con entrada de pedal tipo F para U-WAVE (Reloj Comparador) - 02AZE140F

Name: Cable de conexión con entrada de pedal tipo F para U-WAVE (Reloj Comparador) - 02AZE140F
Brand: Mitutoyo
SKU: 02AZE140F

SKU: 02AZE140F

Cantidad

Sobre el producto

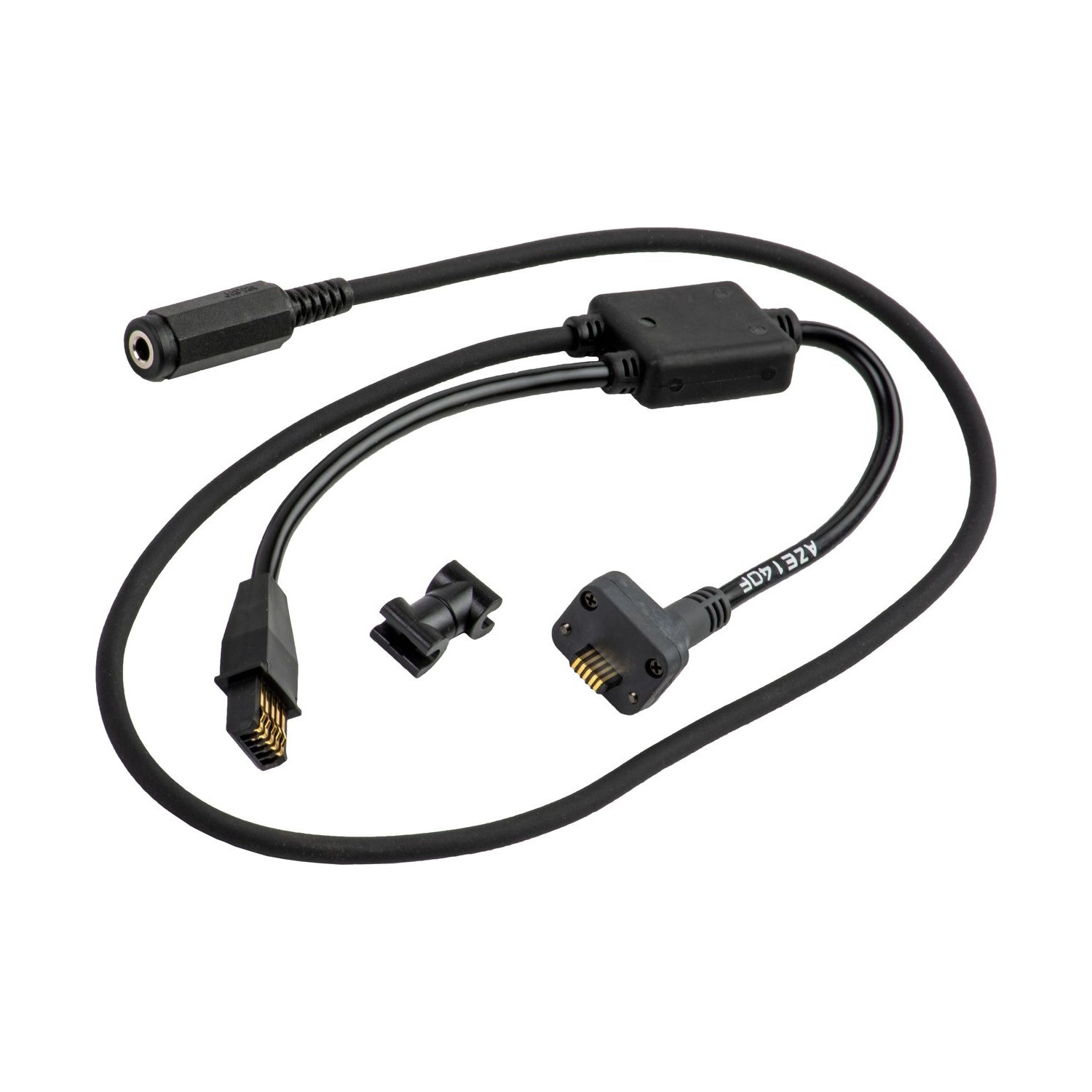

Para indicadores ID-CX/ID-U, Borematic y escalas SD, el 02AZE140F es el cable Mitutoyo con entrada para pedal que lleva la medición al U-WAVE-T: de un lado el conector tipo F (plano recto), del otro el encaje del transmisor, sujeto con 2 tornillos.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo F sirve para indicadores Digimatic ID-CX, ID-C112AX/RXB/GXB, ID-U, ID-SS y ID-SX, las líneas HDM-AX, HD-AX, HDS-HC y HDS-C, Borematic ABS 568-361/568-362, medidor de interiores Digimatic 511-501/511-502, unidades de escala SD-E, SDV-E, SD-F y SDV-F, durómetro HH-300 y medidor de profundidad con indicador ID-CX.

Quien transmite es el U-WAVE-T: el 02AZE140F solo hace la conexión física con el instrumento. El receptor U-WAVE-R 02AZD810E queda en la computadora, y el alcance es de unos 20 m en línea de visión. Para conectar el mismo instrumento por USB, sin radio, el código es el 06AFM380F.

Conector tipo F · plano recto
Para U-WAVE-T · entrada para pedal 937179T
Indicadores ID-CX/ID-U, Borematic y escalas SD
Sin pedal: 02AZD790F

Diferenciales

Aspectos destacados del producto

Lo que distingue al 02AZE140F entre los cables con entrada para pedal.

Plano recto.

Transmisor inalámbrico 02AZD730H o 02AZD880H.

Indicados en el catálogo 2025.

U-WAVE-R conectado a la computadora.

Fijación en el U-WAVE-T.

Pedal 937179T, opcional.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 02AZE140F.

Tipo F Conector

Plano recto.
U-WAVE-T Se conecta a

02AZD730H o 02AZD880H.
937179T Pedal

Entrada en el cable; pedal opcional.
No Botón de datos

No lo hay en el conector.
20 m Alcance

En línea de visión, con el U-WAVE-R.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 02AZE140F es la elección correcta.

Desafío Manos ocupadas en la pieza

Sostener la pieza y el instrumento deja sin mano para enviar la lectura.

Solución

El 02AZE140F tiene entrada para el pedal 937179T (opcional).

Desafío Varios instrumentos en la línea

Transmisores cercanos pueden confundirse.

Solución

El U-WAVE tiene hasta 15 canales, y el dato identifica el receptor y el transmisor.

Desafío Cable hasta la computadora

Un cable largo del instrumento a la computadora estorba la medición en la pieza.

Solución

El 02AZE140F conecta el instrumento al U-WAVE-T, que transmite sin cable al receptor U-WAVE-R 02AZD810E.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 02AZE140F es el tipo F, indicado para indicadores ID-CX/ID-U, Borematic y escalas SD.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: U-WAVE
Modelo: Conector con entrada para pedal
Marca: Mitutoyo
Clase: (F) Modelo recto
Notas y observaciones: Con entrada para el pedal 937179T (opcional).

Detalles técnicos

Línea: Cable de conexión con entrada para pedal para U-WAVE-T, conector tipo F
Transmisores: U-WAVE-T 02AZD730H (IP67, LED) y 02AZD880H (alarma sonora y LED)
Receptor: U-WAVE-R 02AZD810E
Versión sin pedal: 02AZD790F
Cable Digimatic del mismo conector: 905338 (1 m) o 905409 (2 m)

Funciones

Cómo trabaja el 02AZE140F

Camino del dato

Instrumento, 02AZE140F, U-WAVE-T, U-WAVE-R 02AZD810E y computadora.

Conector tipo F

Plano recto.

Pedal

El pedal 937179T (opcional) se conecta a la entrada del cable.

Transmisión de datos

El 02AZE140F es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema: U-WAVE, inalámbrico
Transmisor: U-WAVE-T 02AZD730H o 02AZD880H
Receptor: U-WAVE-R 02AZD810E, en la computadora
Comunicación: Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance: Aprox. 20 m en línea de visión

Variantes de la serie

Cables con entrada para pedal en la tienda

Código	Tipo	Conector	Instrumentos
02AZE140A	Tipo A	Resistente al agua, con botón de salida	Calibres y medidores de profundidad Digimatic
02AZE140B	Tipo B	Resistente al agua, con botón de salida	Micrómetros Digimatic
02AZE140C	Tipo C	Recto, con botón de salida	Calibres, cabezales y escalas Digimatic
02AZE140D	Tipo D	Plano de 10 pines	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
02AZE140E	Tipo E	Redondo de 6 pines	Durómetros HM
02AZE140F (este)	Tipo F	Plano recto	Indicadores ID-CX/ID-U, Borematic y escalas SD
02AZE140G	Tipo G	Plano recto resistente al agua	Indicadores ID-N y ID-B
02AZG021	Tipo SF	Recto estándar	Indicadores ID-CNX y ID-FNX

Artículos incluidos

Cable de conexión con entrada para pedal tipo F 02AZE140F

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 02AZE140F?

Conecta un instrumento Digimatic con conector tipo F al transmisor U-WAVE-T. El catálogo 2025 indica el tipo F para indicadores Digimatic ID-CX, ID-C112AX/RXB/GXB, ID-U, ID-SS y ID-SX, las líneas HDM-AX, HD-AX, HDS-HC y HDS-C, Borematic ABS 568-361/568-362, medidor de interiores Digimatic 511-501/511-502, unidades de escala SD-E, SDV-E, SD-F y SDV-F, durómetro HH-300 y medidor de profundidad con indicador ID-CX.

¿El 02AZE140F funciona sin el U-WAVE-T?

No. Es la conexión entre el instrumento y el U-WAVE-T (02AZD730H o 02AZD880H); la medición llega a la computadora por el receptor U-WAVE-R 02AZD810E.

¿Cuál es la diferencia entre el 02AZE140F y el 02AZD790F?

Los dos tienen el conector tipo F. El 02AZE140F tiene entrada para el pedal 937179T; el 02AZD790F es el cable estándar, sin esa entrada.

¿El conector del 02AZE140F tiene botón de datos?

No. En la tabla del catálogo, el conector tipo F no tiene botón de datos.

¿Qué cable conecta el instrumento del 02AZE140F a un colector Digimatic, sin radio?

El cable Digimatic del conector tipo F es el 905338 (1 m) o 905409 (2 m). Directo al USB de la computadora, el código es el 06AFM380F.
