Alesómetro Analógico .7"- 6.0" / .0001" - 511-932-20

Alesómetro Analógico .7"- 6.0" / .0001" - 511-932-20 - Mitutoyo Tienda Oficial | Producto Original

Alesómetro Analógico .7"- 6.0" / .0001" - 511-932-20

Name: Alesómetro Analógico .7"- 6.0" / .0001" - 511-932-20
Brand: Mitutoyo
SKU: 511-932-20

SKU: 511-932-20

Cantidad

Sobre el producto

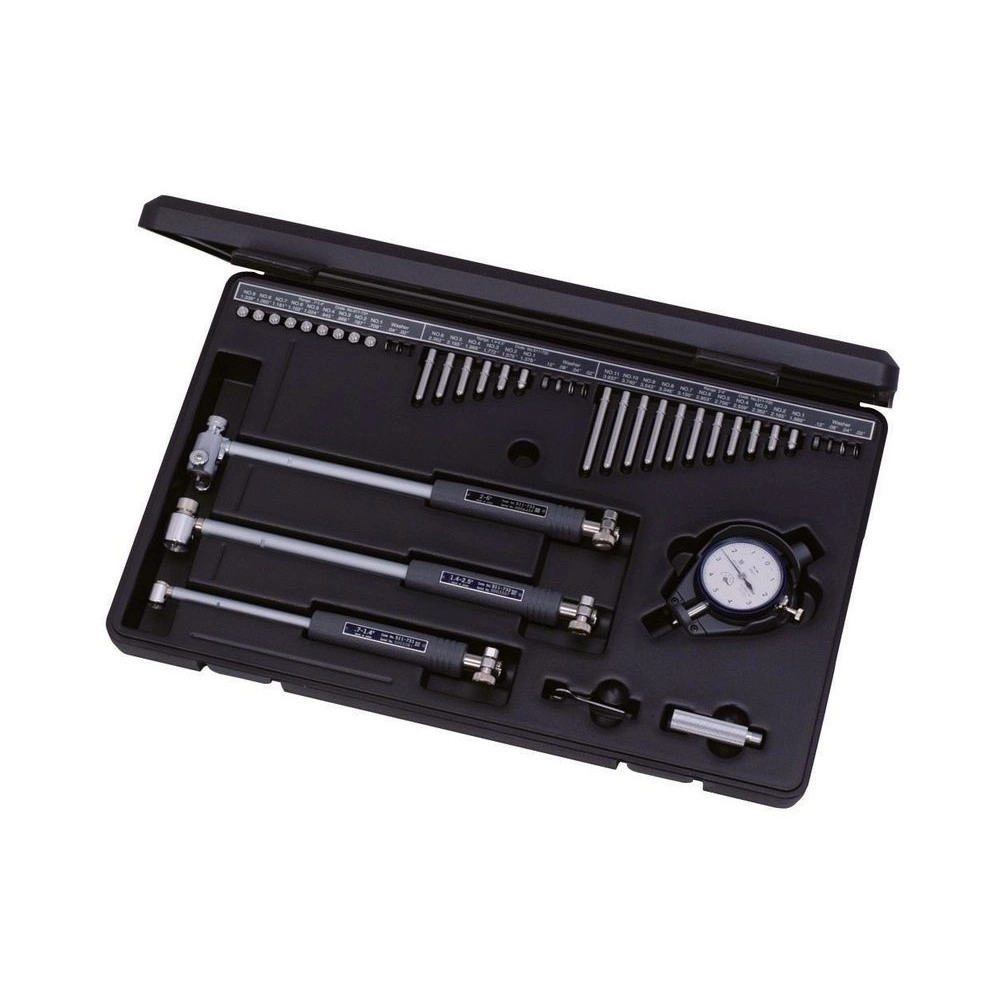

El Alesómetro Mitutoyo 511-932-20 es el modelo en pulgada, armado como juego de tres cabezales, con intervalo de .7" a 6.0", con los cabezales 511-731, 511-732 y 511-733 y el reloj 2923AB-10, de graduación .0001".

Cada cabezal cubre una parte del intervalo: .7" a 1.4", 1.4" a 2.5" y 2.0" a 6.0". La exactitud del alesómetro, sin el reloj, es de ±.00008", con repetibilidad de ±.00002" y error adyacente de .00004".

Es el juego en pulgada de la Serie 511: tres cabezales, 511-731, 511-732 y 511-733, cubren de .7" a 6.0", y el reloj 2923AB-10 lee en .0001", con la cubierta de protección.

Intervalo .7" a 6.0" · 3 cabezales
Exactitud ±.00008" · repetibilidad ±.00002"
Reloj 2923AB-10 · graduación .0001"
Esfera de carburo · cubierta de protección

Diferenciales

Destacados del producto

Lo que distingue al 511-932-20 dentro de la Serie 511.

.7" a 1.4", 1.4" a 2.5" y 2.0" a 6.0".

Reloj 2923AB-10, graduación .0001".

21DZA000.

Del instrumento solo, con repetibilidad de ±.00002".

Declarado por el catálogo para el instrumento sin el reloj.

En la punta de contacto y el yunque.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-932-20.

511-731, 511-732 y 511-733 CABEZALES

Cada cabezal cubre una parte del intervalo y se cambia según el agujero.
2923AB-10 RELOJ

Graduación de .0001", para lectura directa en pulgada.
±.00008" EXACTITUD

Del instrumento solo; el reloj del juego suma la suya a la lectura.
Esfera de carburo CONTACTO

Más resistente al desgaste que la esfera de acero templado, según el catálogo.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-932-20 es la elección correcta.

Desafío Plano en pulgada

Convertir cada lectura a pulgada toma tiempo y suma error de redondeo.

Solución

El 511-932-20 lee directo en .0001".

Desafío Tres intervalos de agujero, tres instrumentos

Comprar un alesómetro por intervalo multiplica el costo.

Solución

El 511-932-20 cubre de .7" a 6.0" cambiando solo el cabezal.

Desafío Pieza marcada por la punta

Una punta gastada o áspera deja rayas en la pared del agujero.

Solución

En el 511-932-20, punta y yunque tienen esfera de carburo.

Desafío Agujero profundo en pulgada

En la profundidad estándar, la medición no alcanza el fondo de un agujero largo.

Solución

Los cabezales del 511-932-20 admiten varilla de extensión opcional de la Serie 511, una a la vez.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Marca: Mitutoyo
Capacidad: .7-6.0"
Sistema de Medición: Pulgadas (in)
Graduación / Graduado: .0001
Exactitud: ±.00008" (comparador, sin el reloj)
Tecnología: Analógico
Repetibilidad: .00002"

Detalles técnicos

Línea: Bore Gage, Serie 511, pulgada
Cabezales: 511-731 (.7" a 1.4"), 511-732 (1.4" a 2.5") y 511-733 (2.0" a 6.0")
Error adyacente: .00004" (comparador sin el reloj)
Reloj del juego: 2923AB-10, graduación .0001"
Cubierta de protección: 21DZA000
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20 (este)	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cabezales 511-731, 511-732 y 511-733
Reloj 2923AB-10 (graduación .0001")
Cubierta de protección 21DZA000

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué trae el juego 511-932-20?

Los cabezales 511-731, 511-732 y 511-733, el reloj 2923AB-10 y la cubierta de protección 21DZA000.

¿Cómo cambiar el intervalo del 511-932-20?

Cambiando el cabezal: cada uno cubre una parte del intervalo de .7" a 6.0".

¿La exactitud de ±.00008" del 511-932-20 incluye el reloj?

No. Es la exactitud del instrumento solo, según el catálogo; el reloj suma la suya.

¿El 511-932-20 admite varilla de extensión?

Sí, la varilla opcional de la Serie 511 indicada para cada cabezal. Solo una varilla a la vez, y la exactitud puede empeorar con ella, por la flexión de la varilla.

¿Cómo poner a cero el 511-932-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
