Alesómetro 10-18,5mm 0,01mm Para Agujeros Pequeños 511-204-20

Name: Alesómetro 10-18,5mm 0,01mm Para Agujeros Pequeños 511-204-20
Brand: Mitutoyo
SKU: 511-204-20

SKU: 511-204-20

Cantidad

Sobre el producto

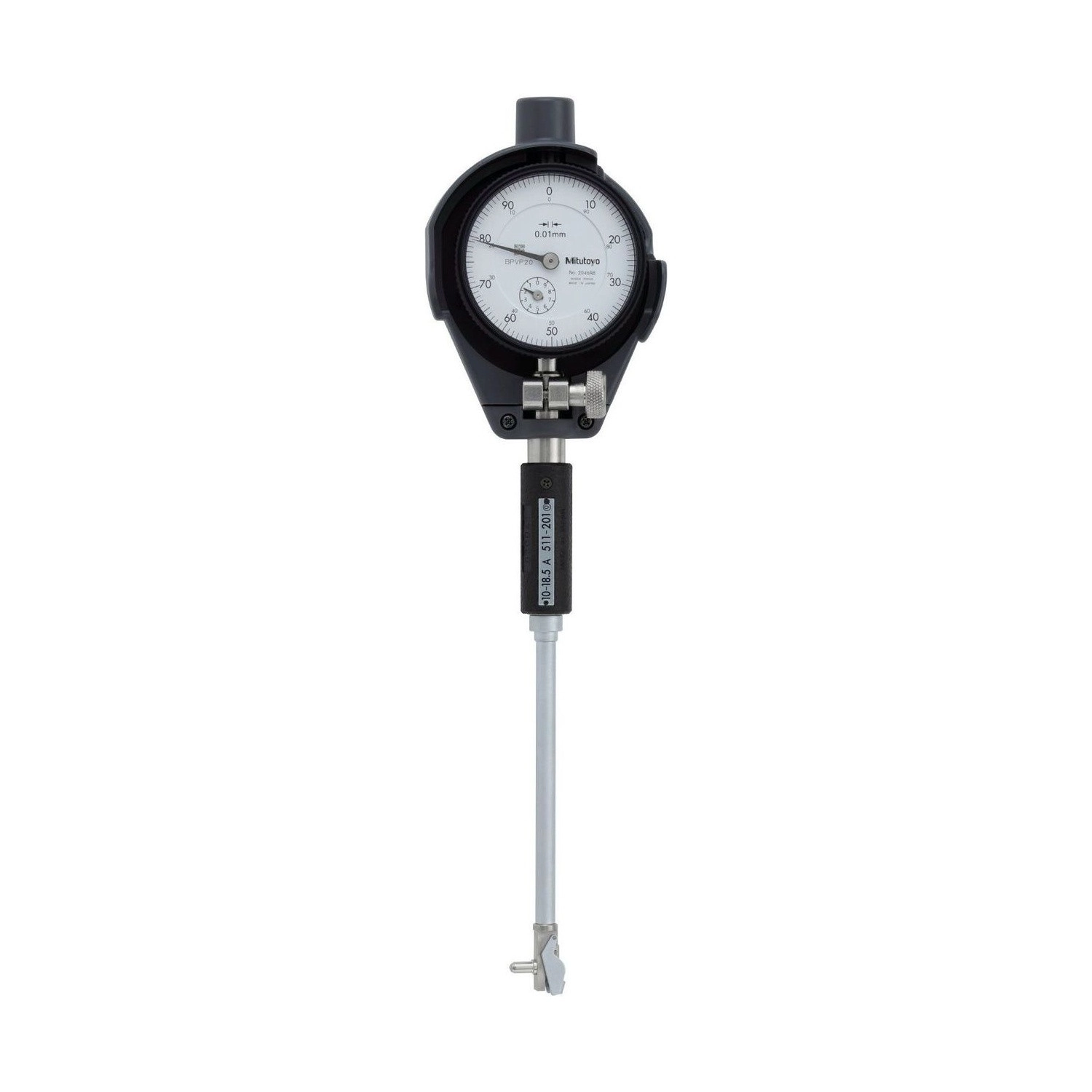

El Alesómetro Mitutoyo 511-204-20 es el modelo para agujeros pequeños, con intervalo de 10 a 18,5 mm, vendido en juego con el reloj 2046AB, de graduación 0,01 mm, y la cubierta de protección.

Cubre de 10 a 18,5 mm con nueve yunques de milímetro en milímetro y una arandela intercambiable, en el intervalo que cierra la línea de agujeros pequeños antes del modelo estándar de 18 mm.

Llega listo para medir: el juego trae el reloj 2046AB, de graduación 0,01 mm y recorrido de 10 mm, ya con la cubierta de protección 21DZA000 que evita impactos en el manejo.

Intervalo 10 a 18,5 mm · recorrido de la punta 0,6 mm
Exactitud ±5 µm · repetibilidad 2 µm
Reloj 2046AB · graduación 0,01 mm
9 yunques · profundidad 100 mm

Diferenciales

Destacados del producto

Lo que distingue al 511-204-20 dentro de la Serie 511.

De 10 a 18 mm, con arandela para completar el intervalo.

Mantiene la punta alineada al agujero durante la lectura.

El doble del intervalo de 6 a 10 mm.

Graduación de centésima, recorrido de 10 mm.

Protege el reloj de impactos al manejar el instrumento.

Sin elegir ni armar un reloj aparte.

Especificaciones

Características principales

Qué significa en la práctica cada número del 511-204-20.

Nueve, de 10 a 18 mm YUNQUES

Uno por milímetro, con una arandela intercambiable para el ajuste hasta 18,5 mm.
Hasta 6 N GUÍA

Es la fuerza que centra el alesómetro en el agujero; la fuerza de la punta queda en 2 N.
2046AB, 0,01 mm RELOJ

Reloj comparador de centésima, recomendado por el catálogo para la Serie 511.
21DZA000 CUBIERTA

Protección del reloj contra impactos inesperados durante el uso del instrumento.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 511-204-20 es la elección correcta.

Desafío Agujero entre el pequeño y el estándar

Entre 10 y 18 mm, el agujero es grande para los instrumentos de agujero diminuto y pequeño para el alesómetro estándar.

Solución

El 511-204-20 cubre exactamente de 10 a 18,5 mm.

Desafío Alesómetro torcido en el agujero

Sin guía, el instrumento se inclina y la lectura sale mayor que el diámetro real.

Solución

En el intervalo del 511-204-20 la guía trabaja con hasta 6 N para mantener la alineación.

Desafío Reloj incompatible con el instrumento

No todo reloj sirve en un alesómetro, y el error aparece recién después de la compra.

Solución

El 511-204-20 ya viene con el 2046AB, uno de los relojes recomendados por el catálogo.

Desafío Reloj golpeado en el manejo

Al entrar y salir del agujero, el reloj es la parte más expuesta a golpes.

Solución

La cubierta de protección 21DZA000 acompaña al 511-204-20.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 511
Fuerza de medición: 2,0N o menor
Marca: Mitutoyo
Capacidad: 10-18,5mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Exactitud: ±5µm (comparador, sin el reloj)
Tecnología: Analógico
Notas y observaciones: Fuerza de medición de 2N o menos
Repetibilidad: 0,002mm

Detalles técnicos

Línea: Bore Gage, Serie 511, para agujeros pequeños
Recorrido de la punta de contacto: 0,6 mm
Error adyacente: 2 µm (comparador sin el reloj)
Fuerza de la guía: 6 N o menor
Profundidad de medición: 100 mm
Reloj del juego: 2046AB, graduación 0,01 mm, recorrido de 10 mm
Cuerpo del comparador: 511-201
Documento de referencia: Catálogo general Mitutoyo p2025, Inside Measuring Instruments, págs. 08-35 a 08-52

Variaciones de la serie

Otros modelos de la Serie 511 disponibles en la tienda

Código	Juego	Intervalo	Graduación	Tipo
511-209	Sin reloj	6 a 10 mm	-	Agujeros pequeños
511-211-20	Con 2046AB	6 a 10 mm	0,01 mm	Agujeros pequeños
511-210-20	Con 2109AB-10	6 a 10 mm	0,001 mm	Agujeros pequeños
511-201	Sin reloj	10 a 18,5 mm	-	Agujeros pequeños
511-204-20 (este)	Con 2046AB	10 a 18,5 mm	0,01 mm	Agujeros pequeños
511-203-20	Con 2109AB-10	10 a 18,5 mm	0,001 mm	Agujeros pequeños
511-701	Sin reloj	18 a 35 mm	-	Estándar
511-711-20	Con 2046AB	18 a 35 mm	0,01 mm	Estándar
511-721-20	Con 2109AB-10	18 a 35 mm	0,001 mm	Estándar
511-702	Sin reloj	35 a 60 mm	-	Estándar
511-712-20	Con 2046AB	35 a 60 mm	0,01 mm	Estándar
511-722-20	Con 2109AB-10	35 a 60 mm	0,001 mm	Estándar
511-703	Sin reloj	50 a 150 mm	-	Estándar
511-713-20	Con 2046AB	50 a 150 mm	0,01 mm	Estándar
511-723-20	Con 2109AB-10	50 a 150 mm	0,001 mm	Estándar
511-714-20	Con 2046AB	100 a 160 mm	0,01 mm	Estándar
511-724-20	Con 2109AB-10	100 a 160 mm	0,001 mm	Estándar
511-715-20	Con 2046AB	160 a 250 mm	0,01 mm	Estándar
511-725-20	Con 2109AB-10	160 a 250 mm	0,001 mm	Estándar
511-716-20	Con 2046AB	250 a 400 mm	0,01 mm	Estándar
511-726-20	Con 2109AB-10	250 a 400 mm	0,001 mm	Estándar
511-932-20	Con 2923AB-10	.7" a 6.0"	.0001"	Pulgada

Artículos incluidos

Cuerpo del alesómetro 511-201
Reloj 2046AB (graduación 0,01 mm)
Cubierta de protección 21DZA000
9 yunques intercambiables
1 arandela intercambiable

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuántos yunques acompañan al 511-204-20?

Nueve, de 10 a 18 mm, más una arandela intercambiable.

¿Cuál es la profundidad de medición del 511-204-20?

100 mm desde la entrada del agujero.

¿Qué reloj trae el 511-204-20?

El 2046AB, de graduación 0,01 mm, con la cubierta de protección 21DZA000.

¿Cuándo elegir el 511-204-20 en lugar del juego con reloj de 0,001 mm?

Cuando la lectura en centésimas atiende la tolerancia del agujero. Para una tolerancia estrecha, el mismo intervalo existe con el reloj 2109AB-10, de 0,001 mm.

¿La exactitud del instrumento incluye el reloj en el 511-204-20?

No. El catálogo declara la exactitud del alesómetro solo; el 2046AB suma la suya.

¿Cómo poner a cero el 511-204-20 antes de medir?

Con un anillo patrón de la medida nominal del agujero, opcional en el catálogo. El instrumento mide por diferencia a partir de ese cero.
