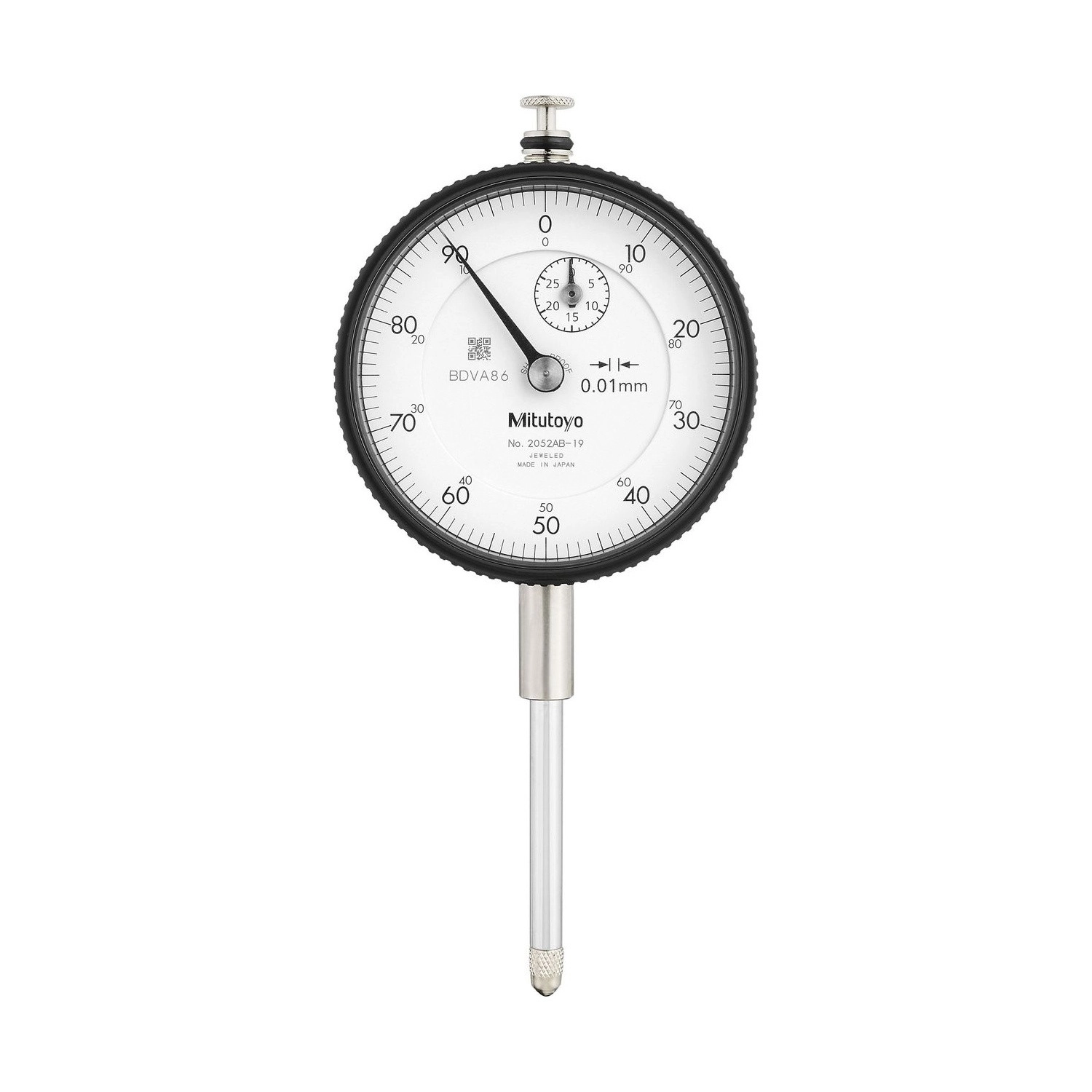

Relojes Comparadores Serie 2 - Modelo con Curso Largo – 2052AB

Relojes Comparadores Serie 2 - Modelo con Curso Largo – 2052AB

Name: Relojes Comparadores Serie 2 - Modelo con Curso Largo – 2052AB
Brand: Mitutoyo
SKU: 2052AB

SKU: 2052AB

Cantidad

Sobre el producto

El Reloj Comparador Analógico Mitutoyo 2052AB reúne el mayor recorrido de la Serie 2, 30 mm, con la tapa trasera plana.

La trasera plana permite que el cuerpo apoye al ras, y la fijación se hace por el cañón de ø8 mm en soporte de columna, base magnética o brazo articulado. En ese formato el instrumento no depende de perforar el dispositivo.

Graduación de 0,01 mm a 1 mm por vuelta, error máximo de ±0,025 mm en todo el recorrido, histéresis de 0,007 mm, repetibilidad de 0,005 mm y fuerza de hasta 2,5 N.

Intervalo 30 mm, el mayor de la Serie 2
Tapa trasera plana, fijación por el cañón
Error máximo ±0,025 mm · repetibilidad 0,005 mm
1 mm por vuelta · fuerza hasta 2,5 N

Diferenciales

Destacados del producto

Lo que distingue al 2052AB dentro de la Serie 2.

30 mm en el formato que sujeta por el cañón, sin perforar el dispositivo.

ø8 mm, medida de los soportes y de las bases magnéticas.

Treinta vueltas de aguja, cada una un milímetro entero.

En todo el recorrido, igual al de la versión con oreja.

Cinco micrómetros en el mismo punto, a lo largo de tres centímetros de recorrido.

Permite acercar el instrumento a la pieza en montaje estrecho.

Especificaciones

Características principales

Qué significa en la práctica cada número del 2052AB.

30 mm de recorrido INTERVALO

El mayor de la serie, ahora en el formato de trasera plana. Son treinta vueltas de la aguja, a 1 mm cada una.
Plana TAPA TRASERA

Sin oreja, el cuerpo apoya al ras. En montaje entre apoyos o junto a una pared, es lo que permite colocar el reloj donde debe quedar.
Por el cañón de ø8 mm FIJACIÓN

Evita perforar el dispositivo: el soporte sujeta por el cañón, que es la interfaz universal del comparador.
±0,025 mm en todo el recorrido ERROR MÁXIMO

Igual al del 2052A. La tapa es elemento de montaje y no interfiere en la medición.
Hasta 2,5 N FUERZA DE MEDICIÓN

Definida por el recorrido de treinta milímetros, no por el formato de la tapa.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 2052AB es la elección correcta.

Desafío Recorrido máximo sin perforar el dispositivo

Fijar por tornillo pasante exige un agujero en la estructura, y no todo dispositivo acepta ser perforado, menos aún si ya está en producción.

Solución

El 2052AB sujeta por el cañón en soporte, y entrega los mismos 30 mm de recorrido del modelo con oreja.

Desafío Medir dentro de un alojamiento

La oreja de la tapa impide que el cuerpo entre en espacio cerrado, y en medición interna eso decide si el instrumento sirve o no.

Solución

La trasera plana del 2052AB deja que el cuerpo apoye al ras, lo que gana el espacio de la oreja.

Desafío Treinta milímetros con lectura de centésimas

Combinar recorrido largo y resolución de centésima suele exigir instrumento digital, con batería y costo mayor.

Solución

El 2052AB entrega ambos en el analógico: 30 mm de recorrido con división de 0,01 mm.

Desafío Reposicionar el reloj a mitad de la medición

Cuando el recorrido termina antes que el movimiento, hay que soltar, reposicionar y rehacer la referencia, y cada repetición introduce error.

Solución

Con 30 mm, el 2052AB cubre el movimiento entero en una lectura continua.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 2
Fuerza de medición: 2,5N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-30mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,025mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Lisa
Diámetro del vástago: 8mm
Histéresis: 0,007mm
Repetibilidad: 0,005mm

Detalles técnicos

Modelo: Curso largo: 1 mm por vuelta de la aguja, treinta vueltas en total
Tipo de escala: ±0-100: 100 divisiones de 0,01 mm por vuelta
Fijación: Por el cañón de ø8 mm. La parte trasera es plana y apoya al ras de la superficie
Husillo y cañón: Acero inoxidable templado de alta tenacidad
Punta de contacto: Carburo, rosca M2,5 × 0,45
Lente: Cristal con revestimiento resistente a rayaduras y productos químicos
Diámetro del cañón: ø8 mm
Temperatura de uso: 0 °C a 40 °C
Certificado: Certificado de inspección suministrado de serie
Documento de referencia: Catálogo general Mitutoyo p2025, sección Serie 2

Variaciones de la serie

Otros modelos de la Serie 2 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución
2900S-70	Con oreja	0,08 mm	0,001 mm
2900A-10	Con oreja	0,08 mm	0,001 mm
2901A-10	Con oreja	0,16 mm	0,001 mm
2929A	Con oreja	0,8 mm	0,01 mm
2109A-10	Con oreja	1 mm	0,001 mm
2109AB-10	Plana	1 mm	0,001 mm
2113A-10	Con oreja	2 mm	0,001 mm
2119A-10	Con oreja	5 mm	0,001 mm
2046A-60	Con oreja	10 mm	0,01 mm
2050A	Con oreja	20 mm	0,01 mm
2050AB	Plana	20 mm	0,01 mm
2052AB (este)	Plana	30 mm	0,01 mm
2414A	Con oreja	0,5"	0,001"
2416A-10	Con oreja	1"	0,001"

Artículos incluidos

Reloj comparador analógico 2052AB
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿El 2052AB es el de mayor recorrido de la Serie 2?

Lo es, junto con el 2052A. Los dos miden 30 mm; la diferencia entre ellos es solo la tapa trasera, plana en el AB y con oreja en el A.

¿Cómo se fija el 2052AB?

Por el cañón de ø8 mm, en soporte de columna, base magnética o brazo articulado. La trasera plana apoya al ras, pero no es punto de fijación.

¿Cuál es la graduación y el error del 2052AB?

Graduación de 0,01 mm y error máximo de ±0,025 mm en todo el recorrido, con histéresis de 0,007 mm y repetibilidad de 0,005 mm.

¿Cuántos milímetros recorre el 2052AB por vuelta?

Un milímetro por vuelta, en treinta vueltas en el recorrido total, en la escala ±0-100 con 100 divisiones de 0,01 mm.

¿Necesito un soporte específico para el 2052AB?

No específico, pero sí rígido: el cuerpo es largo y la fuerza de medición llega a 2,5 N, así que un soporte flojo transfiere oscilación a la lectura.

¿El 2052AB puede usarse con la punta hacia arriba?

La exactitud declarada vale con la punta de contacto hacia abajo, que es la orientación de inspección del fabricante. En otra posición el instrumento funciona, pero el error puede salir de lo declarado.
