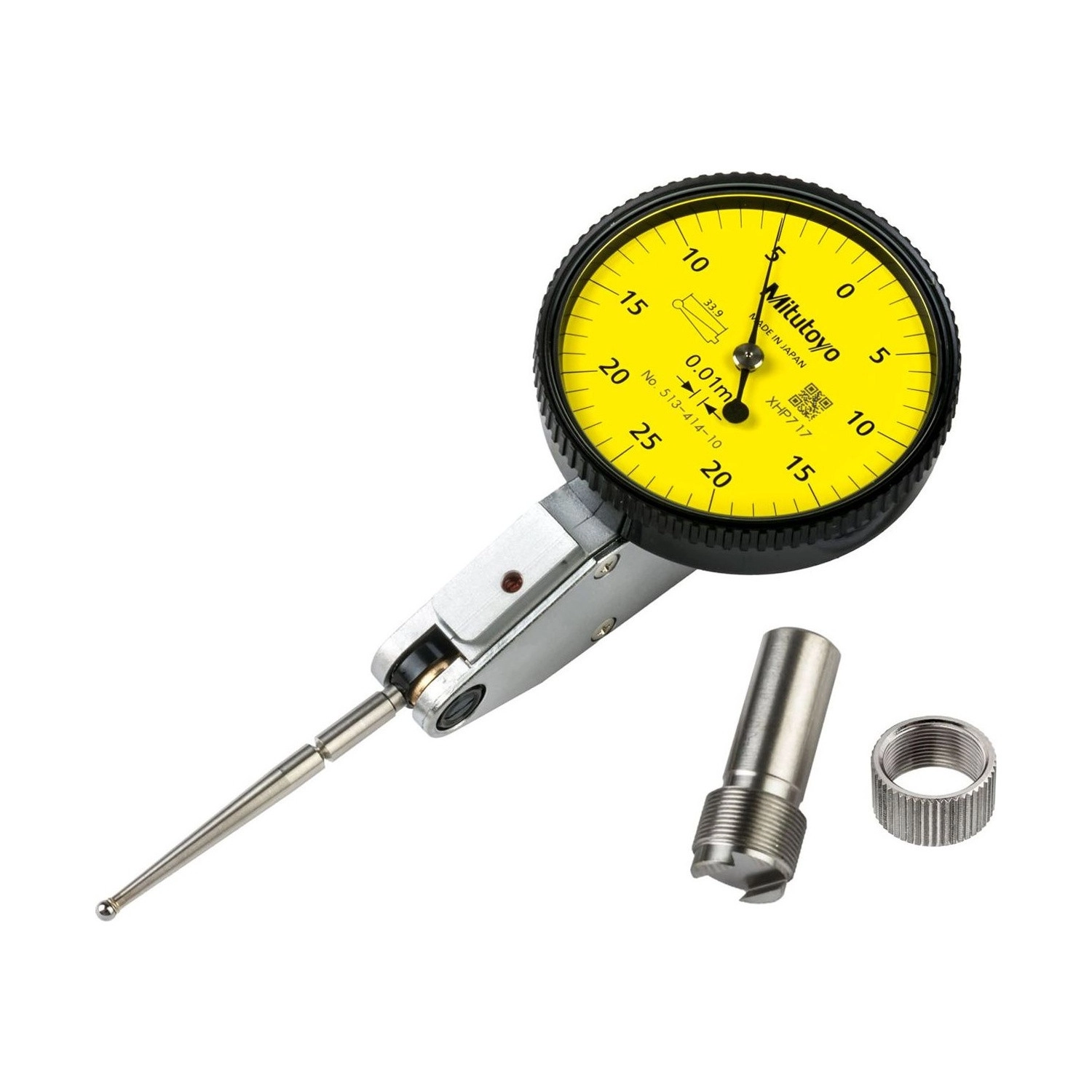

Reloj Palpador Punta de Metal Duro 0,5 mm / 0,01 mm - 513-414-10E

Reloj Palpador Punta de Metal Duro 0,5 mm / 0,01 mm - 513-414E - Mitutoyo Tienda Oficial | Producto Original

Reloj Palpador Punta de Metal Duro 0,5 mm / 0,01 mm - 513-414-10E

Name: Reloj Palpador Punta de Metal Duro 0,5 mm / 0,01 mm - 513-414-10E
Brand: Mitutoyo
SKU: 513-414-10E

SKU: 513-414-10E

Cantidad

Sobre el producto

El Reloj Palpador Mitutoyo 513-414-10E es el de menor fuerza de medición de esta línea: 0,2 N o menos, contra los 0,3 N y 0,4 N de los demás.

Mide 0,5 mm con graduación de 0,01 mm, en la escala 0-25-0. El error de indicación es de 10 µm en el intervalo de medición y de 5 µm en 10 divisiones, con histéresis de 5 µm y repetibilidad de 3 µm.

La fuerza baja tiene un precio, y el catálogo muestra cuál: el 513-424-10E, de igual intervalo y graduación, trabaja con 0,3 N y tiene error de intervalo de 6 µm, contra los 10 µm de aquí. Elegir entre los dos es elegir entre no deformar la pieza y errar menos a lo largo del intervalo.

Fuerza de medición 0,2 N, la menor de la línea
Intervalo 0,5 mm · graduación 0,01 mm
Error 10 µm en el intervalo · 5 µm en 10 divisiones
Escala 0-25-0 · 45 g · cojinetes enjoyados

Diferenciales

Destacados del producto

Lo que distingue al 513-414-10E dentro de la Serie 513.

La más baja de la línea: mide sin hundir material blando ni desplazar pieza ligera.

Intervalo de trabajo con división de centésima, en la escala 0-25-0.

En tramo corto de escala, que es el uso corriente del palpador.

Fricción baja, que es lo que permite la fuerza de medición reducida.

Llega a la superficie sin forzar el montaje.

Anillo elástico contra entrada de agua y aceite en el banco.

Especificaciones

Características principales

Qué significa en la práctica cada número del 513-414-10E.

0,2 N o menor FUERZA DE MEDICIÓN

Es la razón de existir de este código. En caucho, plástico delgado, chapa y pieza apoyada sin fijación, la fuerza del instrumento es lo que falsea la lectura, y aquí es la mitad de la de los modelos comunes.
Error de intervalo de 10 µm LO QUE CUESTA LA FUERZA BAJA

El 513-424-10E, de igual intervalo y graduación, trabaja con 0,3 N y error de 6 µm. La elección entre ambos es de aplicación, no de calidad.
0,5 mm INTERVALO

Con graduación de 0,01 mm en la escala 0-25-0. Es el intervalo corriente de verificación de excentricidad y planitud.
5 µm ERROR EN 10 DIVISIONES

En tramo corto de escala el error es el mismo del 513-424-10E. La diferencia entre ambos aparece cuando se usa el intervalo entero.
3 µm REPETIBILIDAD

Tres micrómetros al repetir la lectura en el mismo punto, con histéresis de 5 µm.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 513-414-10E es la elección correcta.

Desafío Material que se hunde bajo la punta

Caucho, plástico y chapa delgada ceden bajo la fuerza del palpador, y la lectura registra la deformación sumada a la medida.

Solución

Con 0,2 N, el 513-414-10E aplica la mitad de la fuerza de los modelos comunes de la serie, lo que reduce la deformación en la lectura.

Desafío Pieza ligera que se mueve al ser medida

Pieza pequeña apoyada y no fijada se desliza cuando la punta toca, y lo que se mide es el desplazamiento del conjunto.

Solución

La fuerza reducida del 513-414-10E disminuye el empuje sobre la pieza durante la medición.

Desafío Elegir fuerza sin saber qué se pierde

Comprar el modelo de fuerza más baja creyendo que es simplemente mejor lleva a usarlo en el intervalo entero, donde el error es mayor.

Solución

El catálogo es explícito: 10 µm en el intervalo aquí contra 6 µm en el 513-424-10E. En tramo corto ambos empatan en 5 µm.

Desafío Acceso difícil a la superficie

En ranura, agujero y cara interna el comparador de husillo no apoya perpendicular, y forzar el montaje introduce error de ángulo.

Solución

La punta del 513-414-10E gira 220° y el cuerpo se fija por el vástago o por la cola de milano.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 513
Fuerza de medición: 0,2N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-0,5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,01mm
Protección IP: Sin protección
Tecnología: Analógico
Tipo de palpador: Horizontal
Histéresis: 0,005mm
Repetibilidad: 0,003mm

Detalles técnicos

Lectura de la escala: 0-25-0
Error de indicación: 10 µm en el intervalo de medición; 5 µm en 10 divisiones de escala
Peso: 45 g
Comparación de fuerza en la línea: 0,2 N o menor, la más baja de esta línea
Comparación de catálogo: El 513-424-10E tiene el mismo intervalo y graduación, con 0,3 N de fuerza y error de intervalo de 6 µm
Nombre de fábrica: Dial Test Indicator, Serie 513, Pocket Type
Código del juego: Básico (sufijo E). El juego completo de la misma capacidad, de sufijo T, agrega las varillas de fijación
Cojinetes: Rubí, para alta sensibilidad y exactitud de medición
Montaje: Por el vástago o por el cuerpo del instrumento, fijado en el encastre cola de milano
Dirección de medición: Reversible
Ajuste de la punta: Punta ajustable en 220°
Visor y escala: Totalmente ajustables
Sellado del visor: Sellado con anillo elástico, contra entrada de agua y aceite
Temperatura de uso: 0 °C a 40 °C
Documento de referencia: Catálogo general Mitutoyo p2019, sección Palpadores, y el Manual del Usuario de la Serie 513

Variaciones de la serie

Otros modelos de la Serie 513 disponibles en la tienda

Código	Juego	Intervalo	Resolución
513-401-10E	Básico	0,14 mm	0,001 mm
513-405-10E	Básico	0,2 mm	0,002 mm
513-465-10E	Básico	0,2 mm	0,002 mm
513-425-10E	Básico	0,6 mm	0,002 mm
513-414-10E (este)	Básico	0,5 mm	0,01 mm
513-424-10E	Básico	0,5 mm	0,01 mm
513-466-10E	Básico	0,5 mm	0,01 mm
513-466E	Básico	0,5 mm	0,01 mm
513-404-10E	Básico	0,8 mm	0,01 mm
513-464-10E	Básico	0,8 mm	0,01 mm
513-474-10E	Básico	0,8 mm	0,01 mm
513-527E	Básico	0,8 mm	0,01 mm
513-517-10T	Completo	0,8 mm	0,01 mm
513-415-10E	Básico	1 mm	0,01 mm
513-426-10E	Básico	1,5 mm	0,01 mm
513-403-10E	Básico	.0008"	.0001"
513-402-10E	Básico	.003"	.0005"
513-504-10T	Completo	.01"	.0001"

Artículos incluidos

Reloj palpador 513-414-10E, intervalo 0,5 mm
Punta de contacto de carburo ø2 mm
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El 513-414-10E es el palpador de menor fuerza de la Serie 513 en esta tienda?

Sí, junto con el 513-415-10E: ambos con 0,2 N o menos. Los demás modelos de la línea trabajan con 0,3 N o 0,4 N.

¿Cuál es la diferencia entre el 513-414-10E y el 513-424-10E?

La fuerza de medición y el error en el intervalo entero. El 513-414-10E usa 0,2 N y tiene error de 10 µm en el intervalo; el 513-424-10E usa 0,3 N y tiene 6 µm. Intervalo de 0,5 mm, graduación de 0,01 mm y error en 10 divisiones son iguales.

¿Por qué el 513-414-10E, de menor fuerza, tiene mayor error?

Porque la fuerza del resorte es lo que mantiene la punta firme contra la superficie a lo largo de todo el recorrido. Reducir la fuerza reduce el error de deformación en la pieza y aumenta el error acumulado del propio mecanismo.

¿Cuál es la repetibilidad del 513-414-10E?

3 µm, con histéresis de 5 µm. El error de indicación es de 5 µm en 10 divisiones de escala y de 10 µm en el intervalo de medición entero.

¿Por qué la lectura del 513-414-10E cambia cuando la punta no queda perpendicular?

Porque el palpador mide en la dirección del movimiento de la punta, no en la dirección de la superficie. Si la punta no queda perpendicular a la pieza, el manual de Mitutoyo manda multiplicar la lectura por el factor de corrección del ángulo: 0,98 a 10°, 0,94 a 20°, 0,86 a 30°, 0,76 a 40°, 0,64 a 50° y 0,50 a 60°. El ejemplo del propio manual: lectura de 0,05 mm a 30° equivale a 0,043 mm reales.

¿La fuerza de medición del 513-414-10E se puede ajustar?

No. Es característica constructiva del modelo, definida en catálogo. Quien necesita otra fuerza elige otro código de la serie, como el 513-424-10E de 0,3 N.
