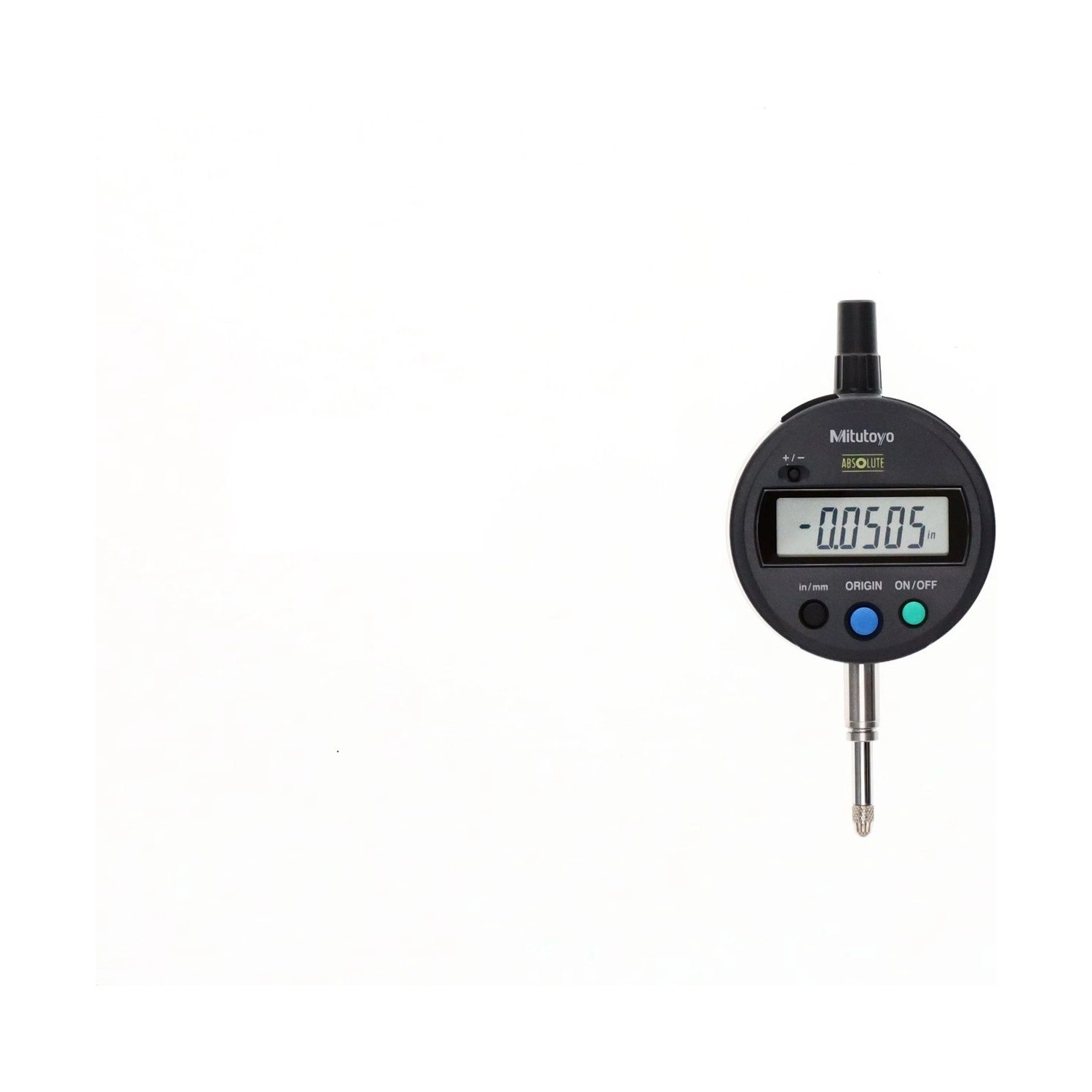

Reloj Comparador Digital ABSOLUTE 12,7mm 0,01mm ID-SX Tapa Lisa Mejor Relación Calidad-Precio 543-782B-10

Name: Reloj Comparador Digital ABSOLUTE 12,7mm 0,01mm ID-SX Tapa Lisa Mejor Relación Calidad-Precio 543-782B-10
Brand: Mitutoyo
SKU: 543-782B-10

SKU: 543-782B-10

Cantidad

Sobre el producto

El Reloj Comparador Digital ABSOLUTE ID-SX 543-782B-10 reúne dos cosas en una sola pieza: lectura alternable en milímetro y pulgada y tapa trasera lisa, que encaja en el soporte redondo estándar ya usado en el banco, sin dispositivo de fijación especial.

Cubre el rango de 12,7 mm / 0,5" con paso de 0,01 mm / 0,0005", exactitud garantizada de ±0,02 mm / ±0,001", histéresis de 0,02 mm y repetibilidad de 0,01 mm, dentro de la norma EN ISO. Fuerza de medición de hasta 1,5 N y protección IP42.

Con 140 g, es el más liviano de la línea ID-SX de 0,01 mm, lo que ayuda en soporte articulado y en medición fuera del banco. Trae el sensor ABSOLUTE, batería SR44 con autonomía aproximada de 20.000 horas y certificado de inspección de fábrica.

Rango 12,7 mm / 0,5" · resolución 0,01 mm / 0,0005"
Exactitud ±0,02 mm · repetibilidad 0,01 mm
Lectura mm/pulg alternable · tapa lisa, 140 g
Sensor ABSOLUTE · batería SR44 (~20.000 h)

Diferenciales

Destacados del producto

Lo que caracteriza al reloj comparador digital 543-782B-10

Entra en el soporte redondo estándar del banco y es el más liviano de la línea ID-SX de 0,01 mm.

Ambos sistemas en el mismo instrumento, alternados con los botones frontales.

Garantizada en todo el rango, dentro de la norma EN ISO, con repetibilidad de 0,01 mm.

Retoma el origen grabado apenas enciende, sin nueva referencia en cada uso.

Sigue el movimiento del vástago a cualquier velocidad, sin retraso en la lectura.

Recolección por cable con USB-ITPAK o inalámbrica por U-WAVE-T, sin transcripción manual.

Especificaciones

Principales características

Conozca en detalle los recursos del 543-782B-10

Resolución de 0,01 mm / 0,0005" RANGO 12,7 MM / 0,5"

Paso digital equivalente en ambos sistemas de lectura.
El más liviano de la línea 0,01 mm MASA 140 G

Menos carga en la punta de soporte articulado y en medición fuera del banco.
Soporte redondo estándar TAPA LISA

Apoya por el vástago de ø 8 mm, sin dispositivo de fijación específico.
±0,02 mm garantizada EXACTITUD

Dentro de la norma EN ISO, con repetibilidad de 0,01 mm.
~20.000 horas de autonomía BATERÍA SR44

Una sola batería, incluida de fábrica, para uso continuo prolongado.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el 543-782B-10 marca la diferencia

Desafío Cambiar un comparador analógico por digital sin comprar soporte nuevo

Un instrumento con trasera distinta de la instalada obliga a sustituir también el soporte, y el costo del cambio deja de ser solo el del reloj.

Solución

La tapa lisa del 543-782B-10 usa el mismo soporte redondo estándar del parque instalado, así la sustitución es directa.

Desafío Leer en pulgada sin mantener un segundo instrumento en el armario

Guardar un reloj métrico y otro en pulgada duplica el costo de adquisición y el de calibración periódica.

Solución

El 543-782B-10 alterna ambos sistemas en el visor, con un único instrumento a calibrar.

Desafío Medir con el instrumento en soporte articulado o fuera del banco

El peso excesivo en la punta de un brazo articulado genera flexión y desplaza la lectura.

Solución

Con 140 g, el 543-782B-10 es el más liviano de la línea ID-SX de 0,01 mm, lo que reduce el brazo de momento en el soporte.

Desafío Notar la batería baja recién después de una medición sospechosa

Sin aviso, la lectura degradada por batería baja se confunde con variación de la pieza.

Solución

La alarma del 543-782B-10 señala batería baja, error de sensor y error de composición ABS antes de comprometer la medición.

Datos Técnicos

Información Técnica

Especificaciones, detalles, funciones, transmisión de datos, variaciones de la serie e ítems incluidos.

Especificaciones

Serie: ID-S
Fuerza de medición: 1,5N o menor
Vida útil de la batería: Aproximadamente 20.000 horas
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolución (mm): 0,01mm
Resolución (in): 0,0005"
Exactitud (mm): ±0,02mm
Exactitud (in): ±0,001"
Protección IP: IP42
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Lisa
Diámetro del vástago: 8mm
Histéresis: 0,02mm
Repetibilidad: 0,01mm
Punta de contacto: Esfera de metal duro (M2,5x0,45)

Detalles técnicos

Nombre de fábrica: ID-S1012MXB2
Norma: EN ISO Standard
Visor: LCD, altura de carácter 9 mm
Escala digital: Encoder lineal absoluto, tipo capacitancia electrostática
Velocidad de respuesta: Ilimitada (sigue el vástago sin retraso)
Alarma: Batería baja, error de sensor, error de composición de datos ABS
Masa: 140 g

Funciones

ON/OFF

Enciende y apaga el instrumento sin perder el origen grabado por el sensor ABSOLUTE.

Alternar entre mm y pulgada

Cambia el sistema de lectura entre milímetro y pulgada directamente en el instrumento.

Inversión del sentido de conteo

Alterna qué dirección del movimiento del vástago suma o resta en la lectura, según el dispositivo de medición.

Poner el origen en cero (ABS-Zero)

Define un nuevo origen en cualquier momento, sin depender de reencender el instrumento.

Transmisión de datos

Este reloj usa conector Digimatic tipo F.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338 + 06AFM386	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409 + 06AFM386	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. Este indicador no tiene botón de datos integrado, por lo que la lectura se activa con el software USB-ITPAK V2.0, que también permite configurar el instrumento (modo Digimatic S1, bidireccional).

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. El modo Digimatic S1 (bidireccional, sin botón de datos integrado, camino con cable) exige el software USB-ITPAK.

Variaciones de la serie

Relojes Comparadores Digitales ABSOLUTE ID-S / ID-SX

Código	Tapa trasera	Rango	Resolución
543-781-10	Con oreja	12,7 mm	0,01 mm
543-781B-10	Lisa	12,7 mm	0,01 mm
543-782-10	Con oreja	12,7 mm	0,0005"/0,01 mm
543-782B-10 (este)	Lisa	12,7 mm	0,0005"/0,01 mm
543-791-10	Con oreja	12,7 mm	0,00005"/0,001 mm
543-791B-10	Lisa	12,7 mm	0,00005"/0,001 mm

Ítems incluidos

Reloj comparador digital 543-782B-10, con batería SR44 instalada
Certificado de inspección de fábrica

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el reloj comparador digital 543-782B-10?

Es un reloj comparador digital ABSOLUTE ID-SX Mitutoyo con lectura en milímetro y pulgada, rango de 12,7 mm / 0,5" y resolución de 0,01 mm / 0,0005", con tapa trasera lisa y 140 g.

¿Cuál es la resolución y la exactitud del 543-782B-10?

La resolución es de 0,01 mm / 0,0005" y la exactitud garantizada (E MPE) es de ±0,02 mm / ±0,001" en todo el rango, con histéresis de 0,02 mm y repetibilidad de 0,01 mm.

¿El 543-782B-10 encaja en el soporte de banco que ya tengo?

Sí, si es el soporte redondo estándar: la tapa lisa apoya por el vástago de ø 8 mm, sin exigir dispositivo de fijación con tornillo.

¿El comparador 543-782B-10 mide en pulgada?

Sí. La lectura alterna entre milímetro y pulgada en el propio instrumento, con paso de 0,01 mm o 0,0005" según el sistema elegido.

¿Cuál es la autonomía de la batería del 543-782B-10?

Aproximadamente 20.000 horas de uso continuo con una batería SR44, incluida de fábrica junto con el certificado de inspección.

Calidad Garantizada

Certificaciones y Tecnologías

El 543-782B-10 reúne las tecnologías de medición digital Mitutoyo.

Sistema de medición absoluto: el origen se conserva, sin necesidad de reponer a cero en cada uso.

Salida de datos bidireccional, sin botón de datos integrado: la lectura se dispara por software (USB-ITPAK).

Acompaña los datos de inspección de fábrica del instrumento, para uso con confianza y trazabilidad.
