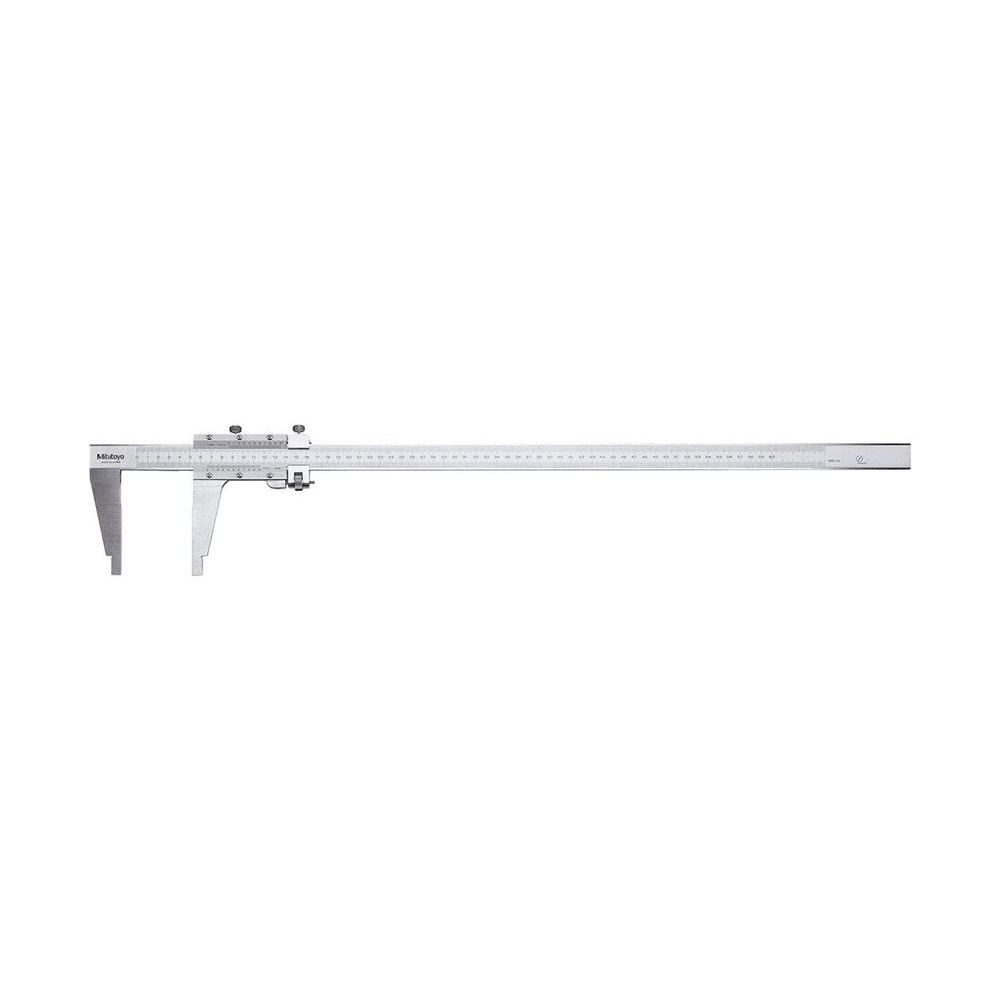

Pie de Metro Vernier Analógico Mitutoyo 600mm para Mediciones Internas 160-153

Pie de Metro Vernier Analógico Mitutoyo 600mm para Mediciones Internas 160-153

Name: Pie de Metro Vernier Analógico Mitutoyo 600mm para Mediciones Internas 160-153
Brand: Mitutoyo
SKU: 160-153

SKU: 160-153

Cantidad

Sobre el producto

Bridas, estructuras soldadas, ejes largos: piezas de hasta 600 mm piden un instrumento a la altura. El Pie de Metro Analógico Mitutoyo 160-153 lleva la Serie 160 a ese rango, con los mismos picos tipo nib que miden por fuera y por dentro — agujeros, ranuras y canales a partir de 20,1 mm, gracias a las caras de medición con radio.

En un recorrido de 600 mm, posicionar el cursor a mano sería impreciso: la rueda de ajuste fino lo resuelve, desplazando el cursor suavemente hasta el contacto exacto. Bloqueó con el tornillo de fijación superior, retiró de la pieza, leyó con calma — escala vernier de 0,02mm / 0,001" en milímetros y escala en pulgadas en el mismo instrumento.

Construcción en acero inoxidable con 1,4 kg y exactitud de ±0,05mm / ±0,002". Mecánico de principio a fin: sin batería, listo a cualquier hora.

Rango 0-600mm (0-24"), graduación 0,02mm
Exactitud ±0,05mm
Picos nib — medición interna y externa
100% mecánico — vernier con ajuste fino, sin batería

Diferenciales

Destacados del producto

Las principales características del pie de metro analógico 160-153

Las caras de medición tienen radio — apoyan correctamente en las paredes de agujeros y canales para mediciones internas confiables.

Un único instrumento mide ejes y superficies por fuera y agujeros, ranuras y canales por dentro.

Posiciona el cursor con precisión antes de la lectura — esencial en capacidades grandes.

Funcionamiento totalmente mecánico: siempre listo para usar, sin cambio de baterías.

La serie cubre de 300 mm a 1 metro, para piezas que no caben en calibres convencionales.

Bloquea el cursor para retirar el instrumento de la pieza y leer con calma.

Especificaciones

Principales características

Conozca en detalle las características del pie de metro analógico 160-153

Picos con caras redondeadas NIB STYLE

El radio de las caras de medición garantiza el contacto correcto con paredes curvas — diámetros internos medidos con apoyo adecuado.
Dos tipos de medición en el mismo instrumento INTERNA + EXTERNA

Escalas dedicadas para lectura directa de las mediciones externas e internas.
Rueda de aproximación AJUSTE FINO

Permite llevar el cursor a la posición exacta con movimiento suave y controlado.
Lectura analógica de precisión VERNIER 0,02 mm

Escala principal + escala vernier con graduación de 0,02mm / 0,001".
Funcionamiento totalmente mecánico SIN BATERÍA

No requiere baterías: instrumento siempre disponible para uso continuo en ambiente industrial.
Tornillo de bloqueo superior FIJACIÓN

Mantiene el cursor en posición para lectura fuera de la pieza.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 160-153 ayuda a eliminar

Desafío Medición interna en agujeros de gran diámetro

La pared curva de un agujero grande exige contacto en el punto correcto — el pico común no lo garantiza.

Solución

Las caras con radio de los picos nib hacen el apoyo correcto, con internas a partir de 20,1 mm.

Desafío Piezas de hasta 600 mm sin instrumento adecuado

Bridas y estructuras en ese rango quedan fuera del alcance de los calibres comunes.

Solución

El 160-153 cubre hasta 600 mm con lectura directa en el vernier.

Desafío Errores de cuenta en la lectura de agujeros

Sumar el espesor de los picos al valor de la escala, pieza tras pieza, cobra su precio en retrabajo.

Solución

En el 160-153 la lectura es directa en las escalas superior e inferior — una para internas, otra para externas — sin cálculo.

Desafío Posicionar el cursor en un recorrido de 600 mm

Cuanto mayor el recorrido, menor la sensibilidad del ajuste manual.

Solución

La rueda de ajuste fino da precisión al movimiento final del cursor.

Desafío Verificar la lectura fuera de la pieza

En piezas grandes, no siempre se puede leer el vernier en la posición de medición.

Solución

El tornillo de fijación superior bloquea la medida para lectura tras la retirada.

Desafío Proyectos en dos sistemas de medida

Documentación técnica a veces en mm, a veces en pulgadas.

Solución

Escalas en milímetros (0,02 mm) y pulgadas (0,001") grabadas en el cuerpo.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Série: 160
Modelo: Con ajuste fino
Marca: Mitutoyo
Capacidad en milÃmetros: 600mm
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-600mm
Alcance (in): 0-24"
Resolución (mm): 0,02mm
Resolución (in): 0,001"
Exactitud (mm): ±0,05mm
Exactitud (in): ±0,002"
Protección IP: Sin protección
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Mediciones Internas (Nib Style)
Ajuste Fino: Sí
Barra de Profundidad: Sem barra
Salida de Datos: Não
Tecnología: Vernier
Notas / Obs.: Ideal para la medición de diámetros internos, con ajuste fino.

Detalles técnicos

Tipo: Pie de Metro analógico (vernier) con picos nib y ajuste fino
Graduación: 0,02mm / 0,001"
Exactitud: ±0,05mm / ±0,002"
Medición interna: A partir de 20,1 mm
Picos: Caras de medición con radio, en acero inoxidable
Fijación: Tornillo de bloqueo superior
Masa: 1,4 kg

Funciones

Tipos de medición

Medición externa

Con las caras externas de los picos, mide ejes, espesores y dimensiones externas.

Medición interna

Con las caras redondeadas (radio) de los picos nib, mide diámetros de agujeros, ranuras y canales.

Recursos y operación

Ajuste fino

La rueda de ajuste fino desplaza el cursor suavemente hasta la posición exacta de medición.

Tornillo de fijación

Bloquea el cursor en posición, permitiendo retirar el instrumento de la pieza y leer enseguida.

Escalas mm y pulgada

Lectura en milímetros (vernier 0,02mm) y en pulgadas, en el mismo instrumento.

Variaciones de la serie

Código	Capacidad	Exactitud
160-150	300 mm / 12"	±0,04mm
160-151	450 mm / 18"	±0,05mm
160-153 (este)	600 mm / 24"	±0,05mm
160-155	1000 mm / 40"	±0,07mm

Ítems incluidos

Pie de Metro Analógico 600 mm (160-153)
Estuche
Manual del usuario
Certificado de inspección
Certificado de garantía

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué tipo de pieza está indicado el 160-153 de 600 mm?

Para bridas, estructuras soldadas, carcasas y ejes largos que superan los 450 mm — medidos por fuera y por dentro con el mismo instrumento. Si la rutina raramente pasa de 450 mm, el 160-151 es más liviano y económico; por encima de 600 mm, la serie ofrece el 160-155 de 1 metro.

¿Por qué un analógico como el 160-153 en vez de un digital en esa capacidad?

Por la simplicidad mecánica en campo: el 160-153 está siempre listo, sin batería y sin electrónica, y resiste la rutina del sector de calderería y mecanizado pesado con cuerpo en acero inoxidable. Recursos como display y envío de mediciones a la computadora pertenecen a las líneas digitales — la elección acompaña la necesidad de registro de cada operación.

¿La medición interna del 160-153 es confiable en agujeros grandes?

Sí — es la especialidad de los picos tipo nib: las caras con radio tocan la pared curva del agujero en el punto correcto de medición, a partir de 20,1 mm, y la escala dedicada da la lectura directa, sin cálculo adicional.

¿Cómo medir con precisión en un recorrido de 600 mm con el 160-153?

Usando los dos recursos de control del instrumento: la rueda de ajuste fino, que desplaza el cursor suavemente hasta el contacto exacto, y el tornillo de fijación superior, que bloquea la medida para lectura fuera de la pieza.

¿La lectura del vernier del 160-153 exige práctica?

La lectura vernier (escala principal + escala de 0,02 mm) es habilidad básica de metrología y se adquiere rápido. En el 160-153, las escalas separadas para interna y externa simplifican: el valor sale directo, sin sumar el espesor de los picos.

¿El 160-153 necesita calibración periódica?

El 160-153 incluye certificado de inspección de fábrica Mitutoyo; la periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso y la criticidad de las mediciones.

¿Cómo garantizar que el 160-153 es original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 160-153 original se suministra con certificado de inspección de fábrica y término de garantía Mitutoyo.

¿Qué cambia entre el 160-153 y los otros modelos de la Serie 160?

La capacidad y la exactitud correspondiente: 160-150 (300 mm, ±0,04), 160-151 (450 mm, ±0,05), 160-153 (600 mm, ±0,05) y 160-155 (1000 mm, ±0,07) — todos con picos nib, ajuste fino y lectura directa para internas y externas.
