Pie de Metro Vernier Mitutoyo 150 mm 0,05 mm con Puntas Cilíndricas para Canales 536-152 - Tienda Oficial | Producto Original

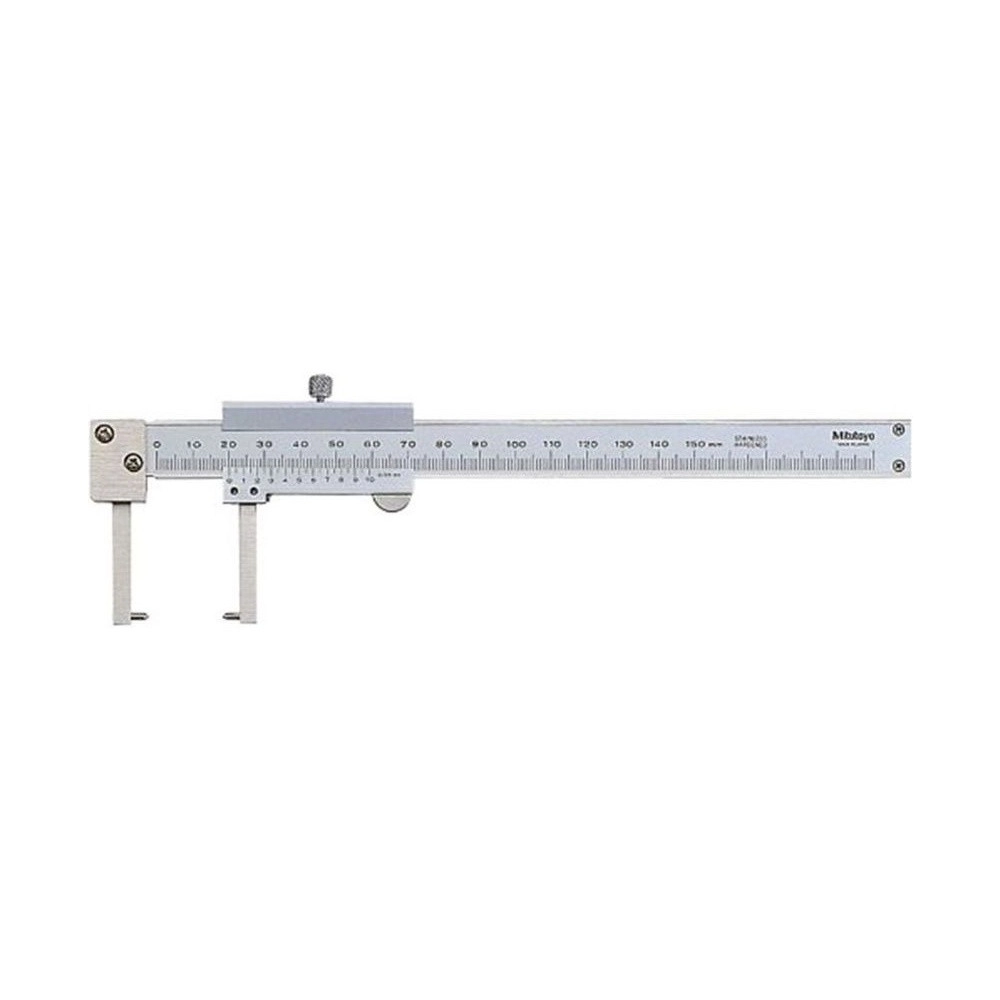

Pie de Metro Vernier Mitutoyo 150 mm 0,05 mm con Puntas Cilíndricas para Canales 536-152

SKU: 536-152

Garantía
Producto original Mitutoyo
Accesorios incluidos
Estuche y manual
Compra Segura
100% protegida
Sobre el producto

Con puntas cilíndricas en las dos mordazas y lectura por vernier, el Pie de Metro Mitutoyo 536-152, de la Serie 536, mide diámetros externos en lugares de difícil acceso, donde las mordazas rectas de un pie de metro común no llegan. El catálogo 2024 agrega la medición de espesor de pared y de puntos dentro de agujeros y rebajes.

El rango de medición es de 0-150 mm, con graduación de 0,05 mm y exactitud (E MPE) de ±0,05 mm, según la ISO 13385-1:2019; la tabla del catálogo no trae S MPE para este tipo. El catálogo 2019 llama al modelo "con puntas cilíndricas", y el de 2024, tipo punta (point jaw).

Sin barra de profundidad (ficha Mitutoyo Europa), la lectura se hace en el nonio, sin batería ni electrónica. El equivalente digital, con el mismo rango, es el 573-652-20 de la Serie 573; la versión con mordazas tipo cuello es el 536-151 (catálogo Mitutoyo).

Resumen técnico
  • Rango 0-150 mm, graduación 0,05 mm
  • Exactitud ±0,05 mm (E MPE)
  • Canales externos · puntas cilíndricas (tipo punta)
  • Vernier (nonio): lectura mecánica, sin batería

Destacados del producto

Las principales características del pie de metro analógico 536-152

Canales externos

Mide diámetros externos cubiertos por bordes y alas de la pieza.

Puntas cilíndricas

Puntas cilíndricas en las dos mordazas, para puntos cubiertos de la pieza.

Espesor de pared

Según el catálogo 2024, mide espesor de pared y alcanza agujeros y rebajes.

Lectura por vernier

Instrumento mecánico, leído en el nonio, que no depende de batería.

Graduación de 0,05 mm

E MPE de ±0,05 mm, conforme a la ISO 13385-1:2019.

Estuche y certificado

Viene en estuche, acompañado del certificado de inspección.

Principales características

Conozca en detalle las características del pie de metro analógico 536-152

  • Puntas cilíndricas para canales externos PUNTAS CILÍNDRICAS

    Las puntas cilíndricas del 536-152 miden diámetros externos en lugares de difícil acceso (catálogo Mitutoyo 2019, que da al modelo el nombre "con puntas cilíndricas"). El catálogo 2024 clasifica el modelo como tipo punta y agrega espesor de pared, agujeros y rebajes.

  • Lectura mecánica por nonio VERNIER

    El 536-152 se lee combinando la escala principal con el nonio, en pasos de 0,05 mm. Como no tiene electrónica, no hay batería que cambiar ni pantalla que encender.

  • Error de contacto parcial según la ISO 13385-1 EXACTITUD

    Según la ISO 13385-1:2019, el error máximo de contacto parcial (E MPE) del 536-152 es ±0,05 mm (catálogo Mitutoyo 2024). La tabla del catálogo no trae S MPE para los pies de metro de canales externos.

  • El mismo tipo en la Serie 573 VERSIÓN DIGITAL

    Para llevar las medidas al control estadístico, el par digital es el 573-652-20 (Serie 573), de igual rango y también con puntas en el extremo de las mordazas. El 536-152 se queda con la lectura por nonio (catálogo Mitutoyo).

  • Sin barra de profundidad DEDICADO

    Según la ficha Mitutoyo Europa, el 536-152 viene sin barra de profundidad, dedicado a la medida externa en puntos cubiertos. Se entrega en estuche, con certificado de inspección.

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 536-152 ayuda a eliminar

Desafío Diámetro externo de difícil acceso

Partes de la pieza cubren el diámetro a medir y alejan las mordazas anchas.

Solución

Las puntas cilíndricas del 536-152 llegan a esos puntos y miden el diámetro (catálogo Mitutoyo).

Desafío Espesor de pared

Agujeros y rebajes esconden paredes que también deben medirse.

Solución

Según el catálogo 2024, el 536-152 llega a puntos dentro de agujeros y rebajes y mide el espesor de pared.

Desafío Sin batería en el puesto

El instrumento electrónico depende de batería cargada y de reposición en el puesto.

Solución

El 536-152 prescinde de ambas cosas: es un vernier mecánico.

Desafío Error máximo conocido

Para aprobar un instrumento, calidad necesita comparar su error con la tolerancia de la pieza.

Solución

El catálogo declara E MPE de ±0,05 mm para el 536-152, que incluye certificado de inspección.

Desafío Registro automático de las medidas

Anotar a mano las lecturas del nonio dificulta llevar los datos al control estadístico.

Solución

Donde eso pesa, el digital 573-652-20 tiene el mismo tipo de punta, con salida de datos (catálogo Mitutoyo).

Desafío Cuello o punta

Algunos puntos cubiertos piden una punta en lugar de una mordaza ancha.

Solución

Además del 536-152, de puntas cilíndricas, la Serie 536 tiene el 536-151, con mordazas tipo cuello de 3 mm (catálogo Mitutoyo).

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

  • Serie: 536
  • Modelo: Con puntas para canales externos
  • Marca: Mitutoyo
  • Capacidad en milímetros: 150mm
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-150mm
  • Resolución (mm): 0,05mm
  • Exactitud (mm): ±0,05mm
  • Protección IP: Sin protección
  • Material de las Mordazas: Acero inoxidable
  • Tipo de Mordaza: Mordazas Finas (Point Jaw)
  • Barra de Profundidad: Estándar
  • Tecnología: Vernier
  • Notas y observaciones: Modelo ideal para la medición de diámetros externos en lugares de difícil acceso. (Puntas cilíndricas)

Detalles técnicos

  • Lectura: Vernier: escala principal y nonio, sin batería
  • Mordazas: Con puntas cilíndricas (tipo punta en el catálogo 2024)
  • Barra de profundidad: No tiene
  • Masa: 140 g
  • Versión digital equivalente: 573-652-20 (Serie 573)

Funciones

Tipos de medición
Canales externos

Las puntas cilíndricas miden el diámetro externo en puntos cubiertos por la pieza.

Paredes, agujeros y rebajes

Mide espesor de pared y alcanza puntos dentro de agujeros y rebajes (catálogo 2024).

Recursos y operación
Lectura por vernier

Lectura mecánica por la escala principal y el nonio (graduación de 0,05 mm).

Tornillo de fijación

Permite bloquear el cursor para realizar la lectura.

Variaciones de la serie

Código Capacidad Exactitud
536-101 150 mm ±0,05 mm
536-102 200 mm ±0,05 mm
536-103 300 mm ±0,08 mm
536-121 150 mm ±0,05 mm
536-134 150 mm ±0,05 mm
536-135 200 mm ±0,05 mm
536-136 300 mm ±0,08 mm
536-151 150 mm ±0,05 mm
536-152 (este) 150 mm ±0,05 mm
536-105 150 mm ±0,05 mm
536-106 200 mm ±0,05 mm

Ítems incluidos

  • Pie de Metro Analógico 150 mm (536-152)
  • Estuche
  • Manual del usuario
  • Certificado de inspección
  • Certificado de garantía

Video

Preguntas y Respuestas

¿Cuándo elegir el 536-152?

El 536-152 está indicado cuando el punto a medir pide puntas en lugar de las mordazas tipo cuello del 536-151: las puntas cilíndricas alcanzan diámetros externos cubiertos por la pieza. Rango 0-150 mm, graduación de 0,05 mm, lectura por nonio.

¿Cómo mide el 536-152?

Las puntas cilíndricas tocan el diámetro externo por los dos lados, aun cuando queda cubierto por la pieza, y el valor se lee en la escala principal y se completa en el nonio.

¿Cuál es la diferencia del 536-152 con un pie de metro universal?

En el universal, las mordazas son rectas y anchas. En el 536-152, las mordazas terminan en puntas cilíndricas, para diámetros externos cubiertos por la pieza.

¿Por qué el 536-152 es analógico (vernier)?

Porque es la versión de lectura por nonio del pie de metro de puntas para canales externos, sin batería ni electrónica. La versión digital, con pantalla y salida de datos, es el 573-652-20 de la Serie 573.

¿Cómo se lee la escala del 536-152?

Se lee en la escala principal y se completa en el nonio, en pasos de 0,05 mm. La pestaña Video trae "Cómo leer un pie de metro Mitutoyo".

¿El 536-152 sirve para medición común también?

Para medidas externas/internas comunes, el pie de metro universal es más práctico. El 536-152 es dedicado a su aplicación especial, vale cuando esa es la medición crítica.

¿Cómo garantizar que el 536-152 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 536-152 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo, protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 536-152 necesita calibración periódica?

El 536-152 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso, no hay plazo único obligatorio.

Certificaciones y Tecnologías

El 536-152 reúne tecnologías y normas Mitutoyo de precisión y calidad.

Norma ISO 13385-1
Norma ISO 13385-1

Especificaciones de exactitud definidas conforme a la norma internacional ISO 13385-1:2019 para este tipo de instrumento.

Certificado de Inspección
Certificado de Inspección

Incluye los datos de inspección del instrumento, para un uso con confianza y trazabilidad a la norma.

Mitutoyo Quality
Mitutoyo Quality

Estándar de calidad Mitutoyo en cada etapa: diseño, fabricación e inspección final.
