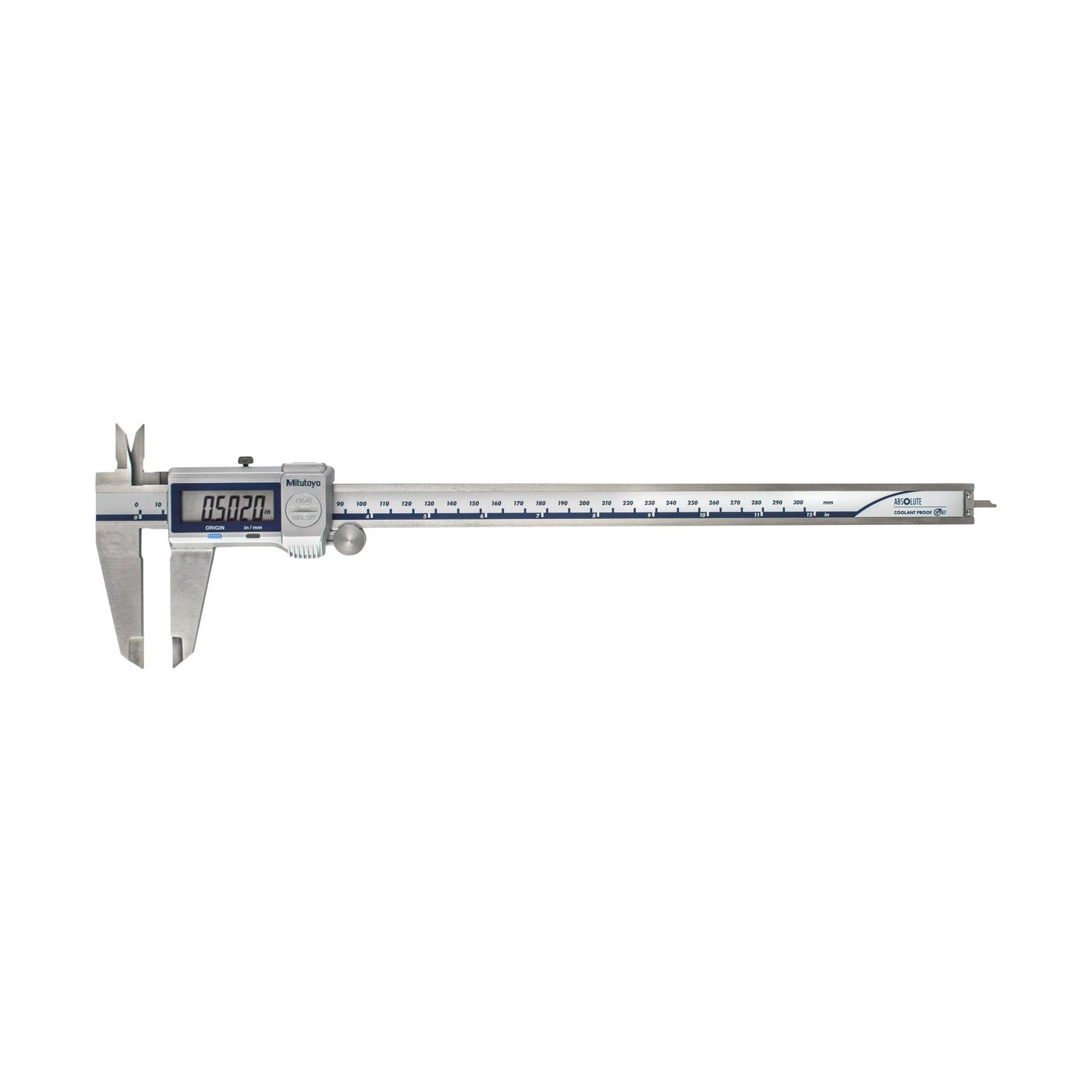

Pie de Metro Vernier Digital Mitutoyo 300mm IP67 con Salida de Datos 500-764-...

Pie de Metro Vernier Digital Mitutoyo 300mm IP67 con Salida de Datos 500-764-20 - ABSOLUTE

Name: Pie de Metro Vernier Digital Mitutoyo 300mm IP67 con Salida de Datos 500-764-20 - ABSOLUTE
Brand: Mitutoyo
SKU: 500-764-20

SKU: 500-764-20

Cantidad

Sobre el producto

Piezas grandes, ambiente con refrigerante y el control de calidad exigiendo registro electrónico: el Pie de Metro Digital Mitutoyo 500-764-20 atiende los tres frentes. Es el mayor modelo de la línea Coolant Proof IP67 con salida de datos Digimatic (SPC/CEP) — mide piezas de hasta 300 mm en el propio sector de mecanizado y envía cada lectura a la computadora con el botón DATA.

El display trae dígitos de 11 mm (los mayores de la línea, contra 9 mm de los modelos menores), para lectura clara incluso con el instrumento alejado de los ojos. Y los accesorios de transmisión — cable USB, cables Digimatic, unidad U-WAVE — son del tipo a prueba de agua: la recolección de datos preserva el sellado IP67 (IEC 60529).

Escala ABSOLUTE, resolución de 0,01mm / 0,0005", exactitud de ±0,03mm / ±0,0015", cuatro tipos de medición, apagado automático con alarma de batería y batería SR44 de aproximadamente 5 años.

Rango 0-300mm (0-12"), resolución 0,01mm
Protección IP67 (IEC 60529) — uso con fluido de corte
Salida Digimatic (SPC/CEP) — cable USB, cable Digimatic o U-WAVE inalámbrico
ABSOLUTE — sin ajuste de origen al encender

Diferenciales

Destacados del producto

Las principales características del pie de metro digital ABSOLUTE 500-764-20

Cada medición va directo a la computadora o software de CEP — sin anotar, sin digitar, sin error de transcripción.

Cables y unidad de conexión de la línea a prueba de agua: la recolección de datos mantiene la protección del conjunto.

Totalmente protegido contra polvo e inmersión temporal en agua (IEC 60529) — mide donde está la pieza.

Escala absoluta: no necesita ajuste de origen en cada uso y no tiene límite de velocidad de respuesta.

Cable USB directo, cable Digimatic para procesadores o U-WAVE fit inalámbrico (radio o Bluetooth).

Apagado automático tras 20 min (sin perder la referencia) y alarma de batería baja — SR44 de aprox. 5 años.

Especificaciones

Principales características

Conozca en detalle las características del pie de metro digital ABSOLUTE 500-764-20

Puerto Digimatic SALIDA SPC/CEP

Salida de datos en el estándar Digimatic Mitutoyo, para integración con computadoras y softwares de control estadístico de proceso (SPC/CEP).
Accesorios a prueba de agua CONECTIVIDAD IP

Cables con botón DATA y unidad de conexión U-WAVE del tipo IP: la transmisión no compromete el sellado.
Protección contra polvo y agua IP67

Clasificación IP67 conforme IEC 60529: sellado total contra polvo y resistencia a la inmersión temporal completa en agua.
Escala electrónica absoluta ABSOLUTE

Enciende y mide, sin poner en cero el origen, con respuesta sin límite de velocidad.
Externa, interna, profundidad y resalte 4 TIPOS DE MEDICIÓN

Picos para externas e internas, barra de profundidad tipo lámina y resaltes en el mismo instrumento.
Auto power off + alarma AHORRO DE ENERGÍA

Se apaga solo tras 20 minutos sin uso y avisa cuando la batería SR44 está baja.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 500-764-20 ayuda a eliminar

Desafío Pieza grande, mojada y lejos de la computadora

Bridas y carcasas de 300 mm no van al banco — y el dato necesita llegar al sistema.

Solución

IP67 para medir en el sector + botón DATA para enviar al instante: la pieza no se mueve, el dato sí.

Desafío Accesorio que anula la protección del instrumento

De nada vale IP67 en el pie de metro con una conexión frágil al agua.

Solución

Cables Digimatic IP, cable USB con botón DATA a prueba de agua y unidad U-WAVE propia para calibres IP67.

Desafío Leer un display pequeño en una pieza grande

Midiendo un diámetro de 300 mm, el display queda lejos de los ojos.

Solución

Dígitos de 11 mm en el LCD — lectura clara a la distancia real de trabajo.

Desafío CEP de piezas grandes sin dato confiable

Justo las piezas más caras dependen de anotación manual.

Solución

Cada medición va al software de CEP por la salida Digimatic — íntegra, trazable, en tiempo real.

Desafío Origen y velocidad jugando en contra

Escala incremental: poner en cero en cada uso y respetar el límite de velocidad.

Solución

ABSOLUTE: origen grabado y respuesta sin límite — tomó, midió.

Desafío Batería que muere durante la inspección

Interrumpir la medición de una pieza grande cuesta caro.

Solución

Alarma de batería baja + auto power off: SR44 de aprox. 5 años.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Série: 500
Modelo: Prueba de refrigerante digital IP67
Vida útil da bateria: Aprox. 5 años
Batería: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Capacidad en milÃmetros: 300mm
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-300mm
Alcance (in): 0-12"
Resolución (mm): 0,01mm
Resolución (in): 0,0005"
Exactitud (mm): ±0,03mm
Exactitud (in): ±0,0015"
Protección IP: IP67
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Estándar / Universal
Ajuste Fino: Sí
Barra de Profundidad: Lámina (Blade)
Salida de Datos: Sim
Tecnología: Absolute

Detalles técnicos

Tipo: Pie de Metro digital ABSOLUTE IP67 (coolant proof) con salida de datos
Resolución: 0,01mm / 0,0005"
Exactitud (EMPE): ±0,03mm / ±0,0015"
Error de desplazamiento (SMPE): ±0,05mm / ±0,0025"
Protección: IP67 (IEC 60529) — polvo e inmersión temporal
Salida de datos: Digimatic (SPC/CEP), con accesorios tipo IP
Barra de profundidad: Tipo lámina
Display: LCD, dígitos de 11 mm
Apagado automático: Tras 20 min sin uso
Batería: SR44 (1 pz), vida de aprox. 5 años
Modelo de fábrica: CD-P12"M
Masa: 350 g

Funciones

Tipos de medición

Medición externa

Con los picos principales, mide ejes, espesores y dimensiones externas.

Medición interna

Con los picos superiores, mide diámetros de agujeros, ranuras y canales.

Medición de profundidad

Con la barra de profundidad tipo lámina, mide agujeros y rebajes.

Medición de resalte

Mide escalones y resaltes con la cara del cuerpo del instrumento.

Recursos y operación

Salida de datos Digimatic (SPC/CEP)

Puerto de salida para enviar las mediciones a computadoras y softwares de calidad.

Botón DATA en los accesorios IP

En los cables y en la unidad de conexión a prueba de agua, el botón DATA dispara el envío de la lectura sin tocar el instrumento sellado.

Escala ABSOLUTE

Posición absoluta: sin ajuste de origen al encender y sin límite de velocidad de respuesta.

Botón ORIGIN

Define el origen ABSOLUTE una única vez; la referencia queda grabada.

Conversión mm/pulgada

Alterna la lectura entre milímetros y pulgadas en el display.

Apagado automático

El display se apaga tras 20 minutos sin uso; al reencender, muestra la posición real del cursor.

Alarma de batería baja

Indicación en el display cuando la tensión de la SR44 está baja.

Rueda para pulgar

Movimiento suave y controlado del cursor con una sola mano.

Transmisión de datos

El 500-764-20 mide normalmente solo — la salida de datos es un recurso adicional. En este modelo, los accesorios de transmisión son de la línea a prueba de agua (tipo IP): cables con botón DATA y unidad de conexión U-WAVE que preservan el sellado del conjunto. Elija una de las opciones abajo (todos los ítems se venden por separado en nuestra tienda — haga clic en el producto para ver):

Opción	Qué comprar	Indicada para
1. Cable USB directo (Input Tool)	06AFM380A	Quien quiere empezar a registrar mediciones en la computadora con la menor inversión y cero configuración.
2. Inalámbrico por radiofrecuencia, transmisor IP67	02AZF310 + 264-620B + 02AZD810E	Puestos de trabajo con refrigerante donde la computadora queda lejos del instrumento — transmisor con la misma protección a prueba de agua del calibre.
3. Inalámbrico por radiofrecuencia, transmisor con aviso sonoro	02AZF310 + 264-621B + 02AZD810E	Quien prioriza la confirmación audible de cada envío y trabaja en área sin salpicadura directa sobre el transmisor.
4. Inalámbrico por Bluetooth, transmisor IP67	02AZF310 + 264-624B	Recolección en tablet o celular en el piso de fábrica, sin hardware extra en la computadora.
5. Inalámbrico por Bluetooth, transmisor con aviso sonoro	02AZF310 + 264-625B	Quien recolecta por Bluetooth y quiere confirmación audible, en área sin salpicadura directa sobre el transmisor.
6. Cable Digimatic a prueba de agua, 1 m	05CZA624	Quien ya usa procesador de datos o multiplexor Digimatic y necesita el cable IP de 1 m.
7. Cable Digimatic a prueba de agua, 2 m	05CZA625	Quien necesita el alcance extra de cable hasta el equipo Digimatic ya existente.

Opción 1

Cable USB directo (Input Tool)

Necesita estos ítems: Interfaz Input Tool USB con conector a prueba de agua (06AFM380A)

El camino más simple: el cable conecta el puerto Digimatic del calibre a un puerto USB de la computadora y el instrumento pasa a comportarse como un teclado — a cada toque del botón DATA (en el propio cable, del tipo a prueba de agua), el valor aparece en la celda abierta de Excel o de cualquier software, sin instalar programa alguno. Compatible con Windows.

Interfaz Input Tool USB de entrada directa ITN- Tipo A - 06AFM380AVer producto →

Opción 2

Inalámbrico por radiofrecuencia, transmisor IP67

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit IP67 (264-620B) + receptor U-WAVE-R (02AZD810E)

La unidad de conexión sustituye la tapa del puerto Digimatic y mantiene el sellado; el transmisor IP67 envía cada medición por radio al receptor conectado a la computadora (alcance típico de hasta 20 m). El software U-WAVEPAK (gratuito, acompaña al receptor) entrega los valores como digitación de teclado. El botón DATA está en la propia unidad de conexión.

Unidad de Conexión U-Wave Fit Para Transmisor IP67/Micrómetros - 02AZF310Ver producto →

Transmisor de Datos Inalámbrico U-WAVE Fit para Calibres Pie de Rey Protección IP67 - 264-620BVer producto →

Receptor de Datos Inalámbrico Modelo U-WAVE-R - 02AZD810EVer producto →

Opción 3

Inalámbrico por radiofrecuencia, transmisor con aviso sonoro

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit Buzzer (264-621B) + receptor U-WAVE-R (02AZD810E)

Funciona como la Opción 2 — radio, mismo receptor, mismo alcance. La diferencia está en el transmisor: la versión Buzzer emite un aviso sonoro confirmando que la medición fue recibida, útil en ambiente ruidoso; a cambio, no tiene la clasificación IP67 del transmisor de la Opción 2.

Unidad de Conexión U-Wave Fit Para Transmisor IP67/Micrómetros - 02AZF310Ver producto →

Transmisor de Datos Inalámbrico U-WAVE Fit Para Calibres Pie de Rey - 264-621BVer producto →

Receptor de Datos Inalámbrico Modelo U-WAVE-R - 02AZD810EVer producto →

Opción 4

Inalámbrico por Bluetooth, transmisor IP67

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit Bluetooth IP67 (264-624B)

El transmisor Bluetooth no necesita receptor dedicado: conecta directo a computadoras, tablets y celulares con Bluetooth (apps gratuitas U-WAVEPAK-BW/BM para Windows, Android e iOS). Versión IP67, con la misma protección a prueba de agua del instrumento. El botón DATA está en la unidad de conexión.

Unidad de Conexión U-Wave Fit Para Transmisor IP67/Micrómetros - 02AZF310Ver producto →

Transmisor de Datos Inalámbrico U-WAVE Bluetooth para Calibres 264-624B protección IP67 contra polvo y líquidoVer producto →

Opción 5

Inalámbrico por Bluetooth, transmisor con aviso sonoro

Necesita estos ítems: Unidad de conexión U-WAVE fit (02AZF310) + transmisor U-WAVE fit Bluetooth Buzzer (264-625B)

Funciona como la Opción 4 — Bluetooth directo a computadora, tablet o celular, sin receptor. La diferencia está en el transmisor: el aviso sonoro confirma cada envío, y la versión Buzzer no tiene la clasificación IP67.

Unidad de Conexión U-Wave Fit Para Transmisor IP67/Micrómetros - 02AZF310Ver producto →

Transmisor de Datos Inalámbrico U-WAVE Bluetooth para Calibres 264-625B LED y señal sonoraVer producto →

Opción 6

Cable Digimatic a prueba de agua, 1 m

Necesita estos ítems: Cable Digimatic IP con botón DATA, 1 m (05CZA624)

Cable del estándar Digimatic del tipo a prueba de agua, con botón DATA en el conector: conecta el calibre a procesadores de datos Mitutoyo (como el DP-1VA LOGGER) y a sistemas que usan la interfaz Digimatic. No vendemos el procesador en nuestra tienda — esta opción es para quien ya tiene el equipo.

Cable de comunicación a prueba de agua con botón DATOS-1m - 05CZA624Ver producto →

Opción 7

Cable Digimatic a prueba de agua, 2 m

Necesita estos ítems: Cable Digimatic IP con botón DATA, 2 m (05CZA625)

Idéntico a la Opción 6, con 2 metros de largo — para bancos donde el procesador o el sistema de recolección queda más distante del punto de medición.

Cable de comunicación a prueba de agua con botón DATOS-2m - 05CZA625Ver producto →

Variaciones de la serie

Sin salida de datos

Código	Capacidad	Salida de datos
500-752-20	150 mm / 6"	No
500-753-20	200 mm / 8"	No
500-754-20	300 mm / 12"	No

Con salida de datos

Código	Capacidad	Salida de datos
500-762-20	150 mm / 6"	Sí
500-763-20	200 mm / 8"	Sí
500-764-20 (este)	300 mm / 12"	Sí

Ítems incluidos

Pie de Metro Digital ABSOLUTE 300 mm (500-764-20)
Estuche
Batería SR44 (1 pz)
Manual del usuario
Certificado de inspección
Término de garantía

Importante: el instrumento incluye solamente los ítems listados arriba. Los accesorios de transmisión de datos (cable USB, transmisores U-WAVE y cables Digimatic) se venden por separado — para usar la salida de datos, elija una de las opciones en la pestaña Transmisión de datos.

Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo el 500-764-20 es la elección correcta en la línea IP67?

Cuando los tres requisitos se suman: piezas de hasta 300 mm, ambiente con fluido de corte y necesidad de registro electrónico de las mediciones. Es el escenario de bridas, carcasas y ejes inspeccionados en producción, con los resultados yendo directo al reporte o al software de CEP.

¿Cómo facilita el 500-764-20 la lectura en piezas grandes?

Con el LCD de dígitos de 11 mm — los mayores de la línea (los modelos de 150 y 200 mm usan 9 mm). Midiendo un diámetro de 300 mm, el instrumento queda más lejos de los ojos; los dígitos mayores mantienen la lectura inmediata, sin acercar el pie de metro en cada verificación.

¿Puedo medir una pieza grande en la máquina y enviar el valor sin cables con el 500-764-20?

Sí — ese es uno de los escenarios típicos del 500-764-20: la pieza permanece en la máquina, y el valor sigue por radiofrecuencia U-WAVE fit (receptor en la computadora, alcance típico de hasta 20 m) o por Bluetooth, directo a computadora, tablet o celular, con el toque del botón DATA de la unidad de conexión.

¿Qué significa SPC (CEP) en el pie de metro 500-764-20?

El 500-764-20 posee salida de datos Digimatic (SPC/CEP). SPC es la sigla de Statistical Process Control — en español, CEP, Control Estadístico de Proceso: medir continuamente y acompañar gráficos de control para detectar desvíos antes de que se vuelvan rechazo. El puerto Digimatic del 500-764-20 envía cada medición directamente al software de CEP, sin anotación manual.

¿Cómo configurar el 500-764-20 en el primer uso?

La configuración inicial del 500-764-20 se resume en dos pasos: con los picos cerrados, definir el origen una única vez con el botón ORIGIN y elegir la unidad de lectura (milímetros o pulgadas). La escala ABSOLUTE graba la referencia — en los próximos usos, basta encender y medir, sin repetir el procedimiento.

¿La transmisión de datos compromete el sellado IP67 del 500-764-20?

No, usando los accesorios de la línea IP: cable USB a prueba de agua, cables Digimatic IP con botón DATA y la unidad de conexión U-WAVE para calibres IP67, que sustituye la tapa del puerto manteniendo el sellado — fundamental en un instrumento que convive con refrigerante.

¿La batería del 500-764-20 exige atención especial?

No. La SR44 dura aproximadamente 5 años en uso normal, con apagado automático (la referencia ABSOLUTE se mantiene) y alarma de batería baja — el cambio es previsto, no emergencia.

¿Cómo garantizar que el 500-764-20 es original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 500-764-20 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo — protección relevante contra instrumentos falsificados.

¿Si no necesito la salida de datos, cuál es el equivalente del 500-764-20?

El 500-754-20: mismos 300 mm, mismo IP67 y mismo display de 11 mm, sin el puerto Digimatic — inversión menor para quien registra manualmente. La comparación completa está en la pestaña Variaciones de la serie.

Calidad Garantizada

Certificaciones y Conformidades

El 500-764-20 reúne tecnologías y normas Mitutoyo de precisión y calidad.

Escala electrónica de lectura directa de la posición absoluta. No necesita poner a cero el punto de origen después de encender.

Tecnología digital Digimatic de Mitutoyo, estándar de lectura digital de la línea de instrumentos de medición.

Línea Coolant Proof: protección total contra polvo y resistencia a la inmersión temporal en agua (IP67, IEC 60529).

Protección IP67 probada y certificada por TÜV Rheinland — certificado n.º 1111310270 (tuv.com).

Especificaciones de exactitud (EMPE/SMPE) definidas conforme a la norma internacional ISO 13385-1:2019 para este tipo de instrumento.

Incluye los datos de inspección del instrumento, para un uso con confianza y trazabilidad a la norma.
