Pie de Metro con Reloj Mitutoyo 150 mm 0,01 mm 505-732

Pie de Metro con Reloj Mitutoyo 150 mm 0,01 mm 505-732

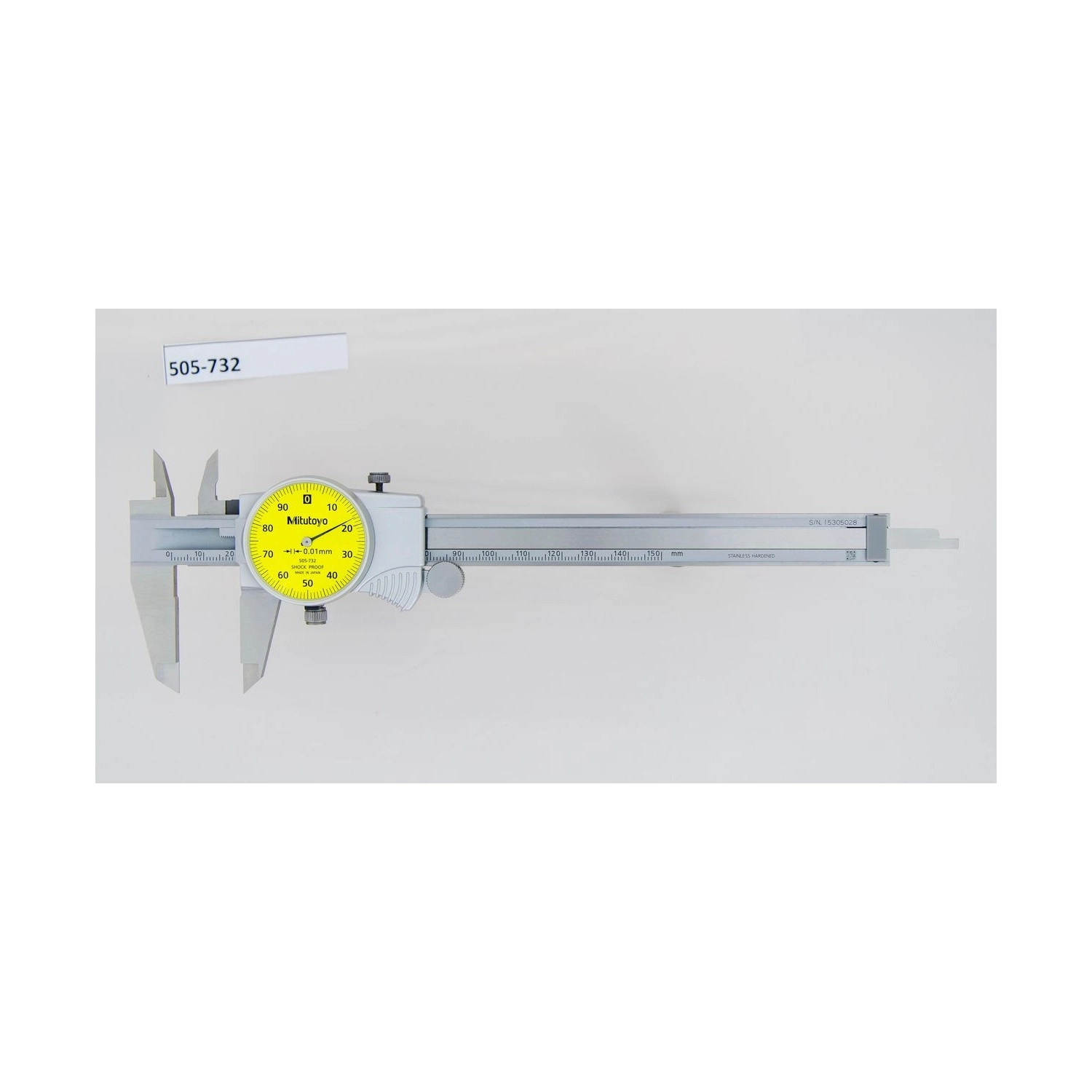

Name: Pie de Metro con Reloj Mitutoyo 150 mm 0,01 mm 505-732
Brand: Mitutoyo
SKU: 505-732

SKU: 505-732

Cantidad

Sobre el producto

El Calibrador con Reloj Mitutoyo 505-732 pertenece a la Serie 505 de calibradores analógicos con reloj (dial) de Mitutoyo — un instrumento de medición estándar en la industria. El nuevo movimiento del reloj ofrece deslizamiento ultraligero y alta resistencia contra choques, y el indicador con fondo amarillo facilita la lectura.

Los picos de medición son achaflanados, lo que facilita la medición en lugares más finos, y el instrumento permite la medición de resaltes. El impulsor largo brinda mayor facilidad de uso en el posicionamiento del cursor.

La Serie 505 está disponible en los rangos de 150 mm, 200 mm y 300 mm, con resolución de 0,01 mm o 0,02 mm, según el modelo.

Calibrador con reloj (dial) — lectura fácil en el indicador
Movimiento ultraligero + alta resistencia a choques
Picos achaflanados + medición de resaltes
150/200/300 mm · resolución 0,01/0,02 mm

Diferenciales

Destacados del producto

Las principales características del pie de metro con reloj 505-732

Indicador con fondo amarillo para una lectura rápida y clara.

Nuevo movimiento del reloj con deslizamiento ultraligero y alta resistencia contra choques.

Los picos de medición son achaflanados para facilitar la medición en lugares más finos.

Permite la medición de resaltes (escalones) en la pieza.

El impulsor largo brinda mayor facilidad de uso en el posicionamiento del cursor.

Disponible en 150 mm, 200 mm y 300 mm, según la necesidad.

Especificaciones

Principales características

Conozca en detalle las características del pie de metro con reloj 505-732

Lectura fácil RELOJ

El indicador (reloj) con fondo amarillo facilita la lectura rápida y clara de la medición.
Ultraligero y resistente MOVIMIENTO

El nuevo movimiento del reloj ofrece deslizamiento ultraligero y alta resistencia contra choques.
Achaflanados PICOS

Los picos de medición son achaflanados, facilitando la medición en lugares más finos; el instrumento permite además la medición de resaltes.
Impulsor largo OPERACIÓN

El impulsor largo brinda mayor facilidad de uso al posicionar el cursor.
150 a 300 mm RANGO

La serie cubre 150 mm, 200 mm y 300 mm, con resolución de 0,01 mm o 0,02 mm, según el modelo.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 505-732 ayuda a eliminar

Desafío La lectura en la escala vernier exige atención

Leer la fracción en el nonio del vernier pide atención y puede generar error de paralaje.

Solución

El pie de metro con reloj de la Serie 505 muestra la fracción directamente en el cuadrante (fondo amarillo), con lectura rápida y clara, sin el error de paralaje de la escala vernier.

Desafío Inspección repetitiva lenta

Medir muchas piezas seguidas en la escala es cansador y lento.

Solución

El puntero del reloj da la lectura de un vistazo, acelerando la inspección repetitiva en el piso de fábrica.

Desafío Dependencia de batería del instrumento digital

En algunos puestos no hay cómo reponer la batería en medio del turno.

Solución

El reloj es 100% mecánico: el instrumento está siempre listo, sin batería ni electrónica.

Desafío Daño por caídas y golpes

Los impactos en el uso diario pueden comprometer el mecanismo de lectura.

Solución

La nueva movimentación del reloj de la Serie 505 tiene deslizamiento ultraligero y alta resistencia a golpes.

Desafío Varios tipos de cota en la misma pieza

Una pieza puede exigir medidas exteriores, interiores, de profundidad y de resalte.

Solución

El pie de metro con reloj es cuatridimensional: realiza los cuatro tipos de medición.

Desafío Comparar medidas y tomar diferencias

Verificar la variación entre piezas exige volver a referenciar el cero.

Solución

El aro del reloj gira para poner a cero el puntero en cualquier posición, facilitando la medición comparativa.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Série: 505
Modelo: Con reloj
Marca: Mitutoyo
Capacidad en milÃmetros: 150mm
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-150mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,02mm
Protección IP: Sin protección
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Estándar / Universal
Barra de Profundidad: Standard
Salida de Datos: Não
Tecnología: Relógio (Dial)

Detalles técnicos

Tipo: Calibrador analógico con reloj (dial)
Indicador: Reloj con fondo amarillo (lectura fácil)
Movimiento: Deslizamiento ultraligero, alta resistencia a choques
Picos: Achaflanados; permite la medición de resaltes
Operación: Impulsor largo
Rango (serie): 150 mm, 200 mm y 300 mm, según el modelo
Resolución: 0,01 mm o 0,02 mm, según el modelo
Salida de datos: No

Funciones

Tipos de medición

Mediciones externas, internas y de profundidad

Mide dimensiones externas, internas y profundidades, con lectura en el reloj.

Medición de resaltes

Permite la medición de resaltes (escalones) en la pieza.

Lectura en el reloj

La medida se muestra en el indicador con fondo amarillo, con resolución de 0,01 mm o 0,02 mm.

Recursos y operación

Reloj de fácil lectura

Indicador con fondo amarillo.

Movimiento ultraligero

Deslizamiento suave y resistencia a choques.

Picos achaflanados

Para medición en lugares finos y de resaltes.

Impulsor largo

Facilita el posicionamiento del cursor.

Bloqueo del cursor

Permite bloquear el cursor para fijar la lectura.

Variaciones de la serie

Código	Capacidad	Exactitud
505-731	200 mm	±0,03mm
505-732 (este)	150 mm	±0,02mm
505-733	200 mm	±0,03mm
505-745	300 mm	±0,04mm

Ítems incluidos

Pie de Metro con Reloj 150 mm (505-732)
Estuche
Manual del usuario
Certificado de inspección
Certificado de garantía

Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo elegir el pie de metro con reloj 505-732 de 150 mm?

El 505-732 es el pie de metro con reloj (dial) de 150 mm, resolución 0,01 mm: lectura rápida y clara en el cuadrante, sin batería. Indicado para quien hace muchas mediciones repetidas y quiere agilidad sin depender de electrónica.

¿Cómo se hace la lectura en el reloj del 505-732?

La medida principal se lee en la escala de la regla; la parte fraccionada se lee directamente en el reloj (cuadrante), donde cada división vale 0,01 mm. La lectura en el cuadrante es más rápida y reduce el error de paralaje de la escala vernier.

¿Qué significa la resolución de 0,01 mm en el reloj del 505-732?

Es el valor de cada división del cuadrante: a cada vuelta del puntero, la lectura avanza según esa graduación, sumada a la escala principal. En el 505-732, cada división del reloj vale 0,01 mm.

¿Qué mide el 505-732?

Los cuatro tipos de medición de un pie de metro universal: exterior, interior, profundidad y resalte — con la lectura hecha en el reloj.

¿Por qué elegir el 505-732 con reloj en vez de digital o vernier?

El 505-732 une la lectura rápida del cuadrante a la robustez mecánica: no usa batería (a diferencia del digital) y es más ágil de leer que la escala vernier. Quien necesita salida de datos encuentra esa función en las líneas digitales; quien busca el menor costo, en el vernier — la elección acompaña la rutina de medición.

¿El cuadrante del 505-732 puede girar para poner a cero?

Sí. El aro del reloj gira para poner a cero el puntero en cualquier posición, lo que facilita la medición comparativa y la toma de diferencias en el 505-732.

¿Cómo garantizar que el 505-732 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 505-732 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo — protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 505-732 necesita calibración periódica?

El 505-732 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso — no hay plazo único obligatorio.
