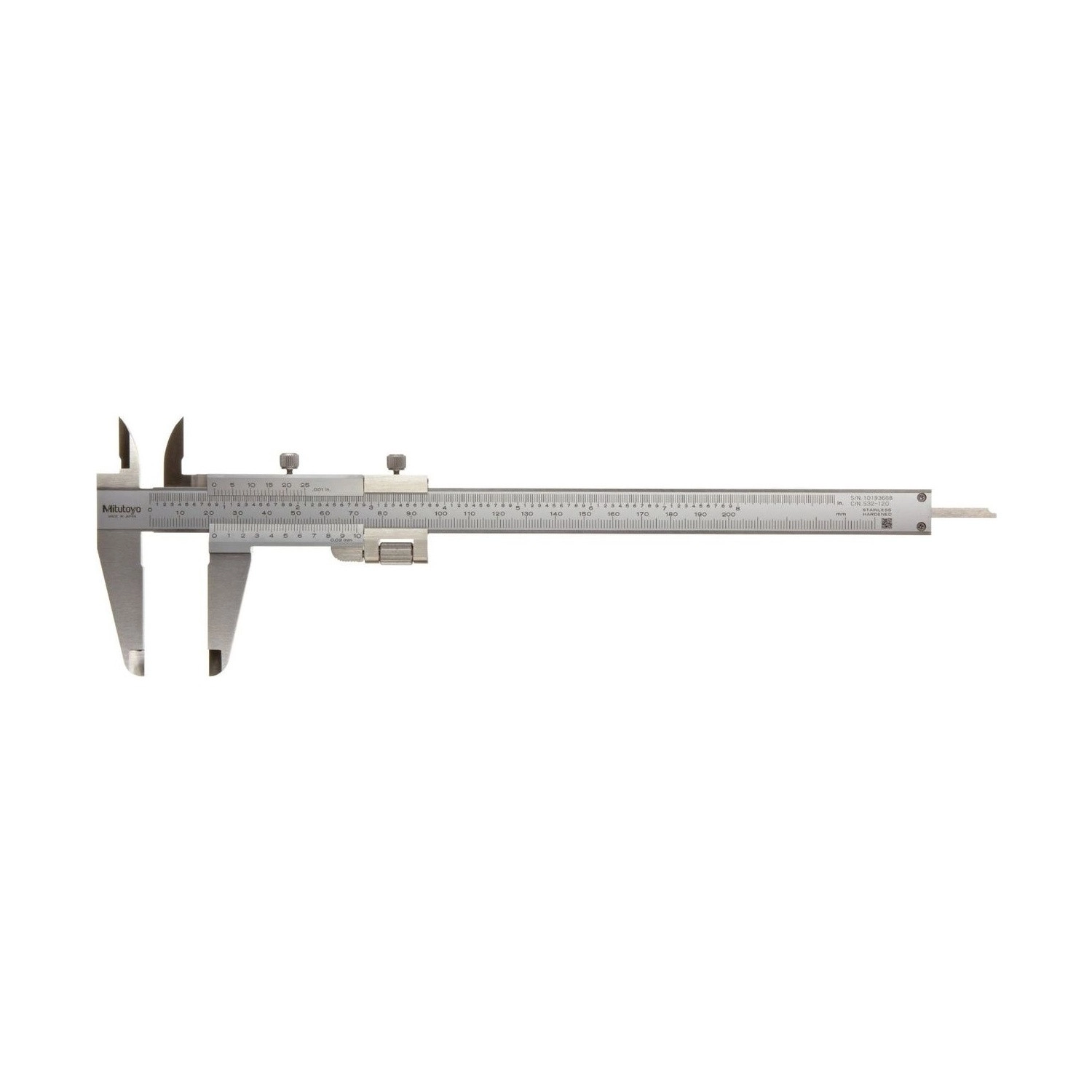

Pie de Metro Analógico Universal Mitutoyo 180 mm 0,02 mm con Ajuste Fino 532-120

Pie de Metro Analógico Universal Mitutoyo 180 mm 0,02 mm con Ajuste Fino 532-120

Name: Pie de Metro Analógico Universal Mitutoyo 180 mm 0,02 mm con Ajuste Fino 532-120
Brand: Mitutoyo
SKU: 532-120

SKU: 532-120

Cantidad

Sobre el producto

El Calibrador Universal Mitutoyo 532-120 pertenece a la Serie 532 de calibradores analógicos (vernier) de Mitutoyo — un instrumento de medición estándar en la industria. Como calibrador universal, realiza mediciones externas, internas, de profundidad y de resaltes con un único instrumento.

El ajuste fino auxilia en el posicionamiento exacto del cursor antes de la lectura, lo que aumenta la precisión y la repetibilidad de la medición. La lectura se realiza directamente en el nonio (vernier).

La Serie 532 está disponible en los rangos de 0–130 mm, 0–180 mm y 0–280 mm (0–5" a 0–11"), con resolución de 0,02 mm.

Calibrador universal — externas, internas, profundidad y resaltes
Ajuste fino del cursor para posicionamiento exacto
Lectura en el nonio (vernier)
0–130 a 0–280 mm · resolución 0,02 mm

Diferenciales

Destacados del producto

Las principales características del pie de metro analógico 532-120

Realiza mediciones externas, internas, de profundidad y de resaltes con un único instrumento.

El ajuste fino auxilia en el posicionamiento exacto del cursor antes de la lectura.

Permite la medición de resaltes (escalones) en la pieza.

La lectura se realiza directamente en el nonio (vernier), con resolución de 0,02 mm.

Disponible en 0–130 mm, 0–180 mm y 0–280 mm, según la necesidad.

Calibrador analógico, un instrumento de medición estándar en la industria.

Especificaciones

Principales características

Conozca en detalle las características del pie de metro analógico 532-120

Cuatro mediciones UNIVERSAL

Como calibrador universal, realiza mediciones externas, internas, de profundidad y de resaltes con un único instrumento.
Posicionamiento exacto AJUSTE FINO

El ajuste fino auxilia en el posicionamiento exacto del cursor antes de la lectura, aumentando la precisión.
Medición de escalones RESALTES

El instrumento permite la medición de resaltes (escalones) en la pieza.
Vernier 0,02 mm LECTURA

La lectura se realiza en el nonio (vernier), con resolución de 0,02 mm.
130 a 280 mm RANGO

La serie cubre 0–130 mm, 0–180 mm y 0–280 mm (0–5" a 0–11"), según el modelo.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 532-120 ayuda a eliminar

Desafío Posicionar el cursor en la medida exacta

Aproximar el cursor manualmente hasta la medida justa exige control fino.

Solución

El rodillo de ajuste fino del 532 permite aproximar el cursor suavemente antes de trabar y hacer la lectura.

Desafío Cuatro tipos de cota en la misma pieza

Una pieza exige medidas exteriores, interiores, de profundidad y de resalte.

Solución

El 532 es universal cuatridimensional: realiza los cuatro tipos de medición, con graduación de 0,02 mm.

Desafío Lectura fina exigida por la pieza

Las tolerancias ajustadas piden resolución mejor que 0,05 mm.

Solución

La graduación de 0,02 mm en el nonio, con acabado en cromo satinado, ofrece lectura fina y clara.

Desafío Dependencia de batería del instrumento digital

En algunos puestos no hay reposición de batería en el turno.

Solución

El 532 es vernier mecánico: siempre listo, sin batería ni electrónica.

Desafío Repetibilidad en medición comparativa

Reproducir la misma fuerza de medición entre piezas es difícil sin control fino.

Solución

El ajuste fino da aproximación consistente, favoreciendo la repetibilidad de la lectura.

Desafío Ambiente severo de producción

El polvo y el manejo intenso desgastan instrumentos sensibles.

Solución

El vernier mecánico del 532 es robusto y de baja mantención, adecuado al uso continuo en el piso de fábrica.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Série: 532
Modelo: Analógico con ajuste fino
Marca: Mitutoyo
Capacidad en milÃmetros: 180mm
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-180mm
Alcance (in): 0-7"
Resolución (mm): 0,02mm
Resolución (in): 0,001"
Exactitud (mm): ±0,03mm
Exactitud (in): ±0,001"
Protección IP: Sin protección
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Estándar / Universal
Ajuste Fino: Sí
Barra de Profundidad: Lámina (Blade)
Salida de Datos: Não
Tecnología: Vernier
Notas / Obs.: Con ajuste fino

Detalles técnicos

Tipo: Calibrador universal analógico (vernier), con ajuste fino
Mediciones: Externas, internas, de profundidad y de resaltes
Ajuste: Ajuste fino del cursor
Lectura: Nonio (vernier)
Rango (serie): 0–130 mm, 0–180 mm y 0–280 mm (0–5" a 0–11"), según el modelo
Resolución: 0,02 mm
Salida de datos: No

Funciones

Tipos de medición

Mediciones externas, internas, profundidad y resaltes

Mide dimensiones externas, internas, profundidades y resaltes con un único instrumento.

Lectura en el vernier

La lectura se realiza en el nonio (vernier), con resolución de 0,02 mm.

Recursos y operación

Ajuste fino

Posiciona el cursor con exactitud antes de la lectura.

Bloqueo del cursor

Permite bloquear el cursor para fijar la lectura.

Medición de resaltes

Para la medición de escalones en la pieza.

Picos y varilla de profundidad

Para mediciones externas, internas y de profundidad.

Variaciones de la serie

Código	Capacidad	Exactitud
532-119	130 mm / 5"	±0,03mm
532-120 (este)	180 mm / 7"	±0,03mm
532-121	280 mm	±0,04mm

Ítems incluidos

Pie de Metro Analógico 180 mm (532-120)
Estuche
Manual del usuario
Certificado de inspección
Certificado de garantía

Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo elegir el pie de metro 532-120 de 180 mm?

El 532-120 es el pie de metro universal vernier de 180 mm con ajuste fino, graduación 0,02 mm — el rango intermedio, versátil para la mayoría de las piezas. Realiza los cuatro tipos de medición, con aproximación fina antes de trabar.

¿Para qué sirve el ajuste fino del 532-120?

El rodillo de ajuste fino permite aproximar el cursor del 532-120 suavemente hasta la medida exacta antes de trabar, lo que mejora la consistencia de la fuerza de medición y la repetibilidad de la lectura.

¿Qué mide el 532-120?

Los cuatro tipos de medición de un pie de metro universal: exterior, interior, profundidad y resalte — con la graduación fina de 0,02 mm.

¿Por qué la graduación de 0,02 mm del 532-120?

La lectura de 0,02 mm en el nonio es más fina que los 0,05 mm del pie de metro universal estándar, adecuada a tolerancias más ajustadas. El acabado en cromo satinado reduce el reflejo y facilita la lectura en el 532-120.

¿Por qué elegir el 532-120 analógico en vez de digital?

El 532-120 es 100% mecánico: sin batería ni electrónica, robusto y siempre listo. El ajuste fino da precisión de aproximación sin depender de electrónica. Quien necesita lectura digital directa encuentra esa función en las líneas digitales.

¿Cómo se lee la escala del 532-120?

Combinando la escala principal con el nonio de 0,02 mm; el 532-120 también trae escala en pulgadas. El ajuste fino ayuda a posicionar el cursor antes de la lectura.

¿Cómo garantizar que el 532-120 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 532-120 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo — protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 532-120 necesita calibración periódica?

El 532-120 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso — no hay plazo único obligatorio.
