Sobre el producto

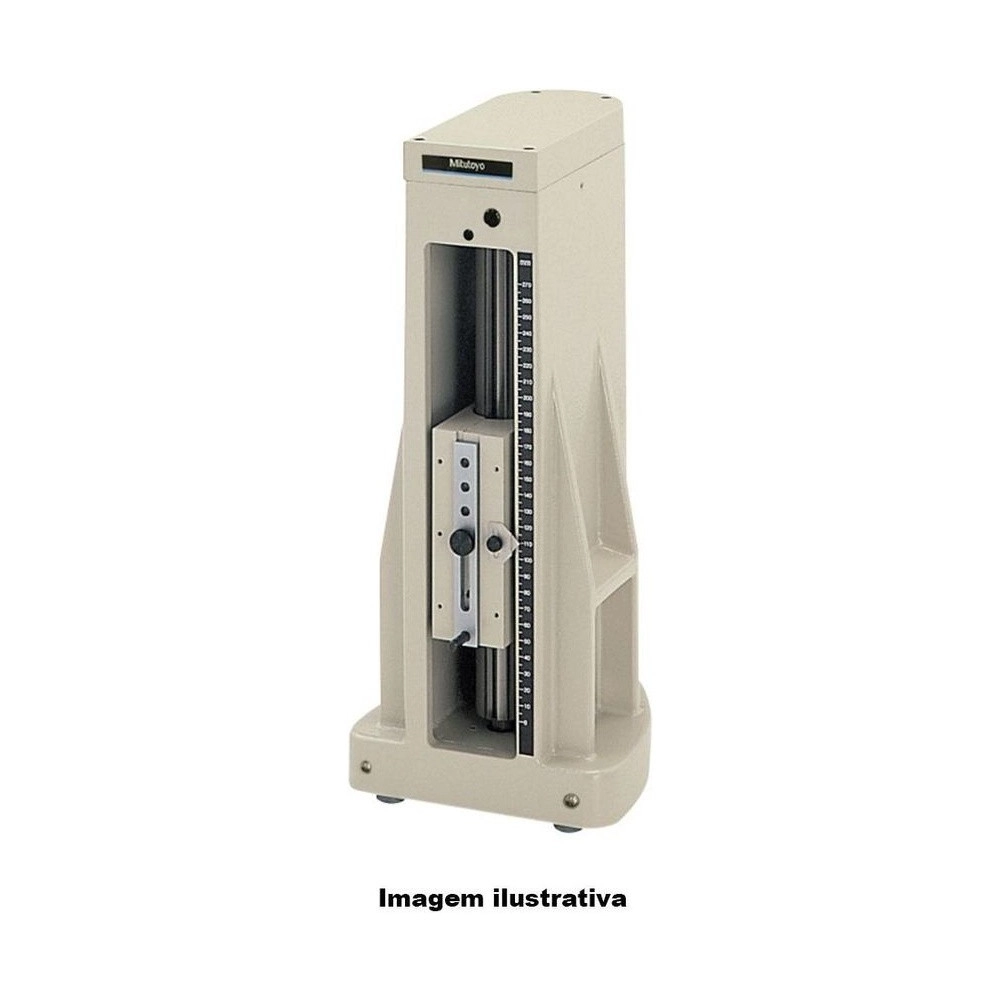

El Patrón de Escuadra Mitutoyo 311-216 es un Maestro de Perpendicularidad de la serie 311. Es la versión en pulgadas del 311-215: 6" de recorrido vertical, perpendicularidad de 120 µin y rectitud de 80 µin. Con él, la perpendicularidad y la rectitud se miden moviendo una sola palanca.

El cuerpo es el mismo del modelo métrico, con 180 × 200 × 420 mm y 13,7 kg. El indicador de palanca que lo acompaña es el de pulgadas, 513-403, según el catálogo 2019.

El certificado de inspección no viene incluido, según la nota del catálogo. La manija trasera mueve el conjunto en vertical, con fuerza de deslizamiento de aprox. 2 a 5 N, y el mecanismo interno de ajuste de perpendicularidad permite calibrar el patrón a partir de una escuadra maestra preparada aparte.

Recorrido vertical de 6" · 13,7 kg
Perpendicularidad de 120 µin · rectitud 80 µin
Medición con una sola palanca · fuerza 2 a 5 N
Dimensiones de 180 × 200 × 420 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 311-216 entre los patrones de escuadra de la serie 311.

120 µin de perpendicularidad, 80 µin de rectitud.

El menor de los patrones en pulgadas.

Perpendicularidad y rectitud de una vez.

Fuerza de deslizamiento declarada.

Con la manija en la parte trasera de la unidad.

Palpador y soportes ajustable y extensor.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 311-216.

6" Recorrido vertical

Versión en pulgadas.
120 µin Perpendicularidad

Declarada en el catálogo.
80 µin Rectitud

En el recorrido vertical.
2 a 5 N Fuerza de deslizamiento

Aproximada, según el catálogo 2025.
13,7 kg Masa

180 × 200 × 420 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 311-216 es la elección correcta.

Desafío Plano acotado en pulgadas

Convertir tolerancias de µin a µm en cada medición abre espacio al error.

Solución

El 311-216 tiene la especificación declarada en pulgadas.

Desafío Indicador en el mismo sistema

Un indicador métrico en un patrón en pulgadas obliga a convertir la lectura.

Solución

El catálogo 2019 indica el indicador de palanca en pulgadas 513-403 para esta versión.

Desafío Medir perpendicularidad y rectitud por separado

Dos montajes para dos mediciones llevan el doble de tiempo.

Solución

En el 311-216, las dos salen moviendo una palanca.

Desafío Ajustar la posición del indicador

Reposicionar el indicador a mano toma tiempo en cada pieza.

Solución

El soporte ajustable 900571, opcional, facilita el ajuste de la posición en el 311-216.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 311
Modelo: Medición de Escuadra / Linealidad
Curso Vertical: 6"
Escuadra: 120µin
Linealidad: 80µin
Dimensiones (L×A×H): 180×200×420mm

Detalles técnicos

Línea: Patrón de escuadra (Maestro de Perpendicularidad)
Sistema: Pulgadas
Masa: 13,7 kg
Fuerza de deslizamiento: Aprox. 2 a 5 N
Operación: Manija de movimiento vertical en la parte trasera de la unidad
Ajuste de perpendicularidad: Mecanismo interno, calibrado con una escuadra maestra preparada aparte
Indicador de palanca incluido: 513-403 (catálogo 2019)
Otros accesorios estándar: Pinza 902053, soporte de indicador 601471 y llave Allen de 3 mm (538616)
Accesorios opcionales (catálogo): Palpador 900565, soporte ajustable 900571 y soporte extensor 900551 (200 mm)
Bloques de aumento: Se pueden usar en este patrón, según el catálogo
Certificado: No incluido, según la nota del catálogo

Funciones

Cómo trabaja el 311-216

Palanca única

Perpendicularidad y rectitud medidas moviendo una sola palanca.

Movimiento vertical

Con la manija trasera, con fuerza de deslizamiento de aprox. 2 a 5 N.

Ajuste interno

Calibración de perpendicularidad a partir de una escuadra maestra preparada aparte.

Variantes de la serie

Patrones de escuadra de la serie 311 disponibles en la tienda

Código	Recorrido vertical	Perpendicularidad	Rectitud
311-215	150 mm	3 µm	2 µm
311-216 (este)	6"	120 µin	80 µin
311-225	250 mm	6 µm	2,5 µm
311-226	10"	240 µin	100 µin
311-245	450 mm	9 µm	3,5 µm
311-246	18"	360 µin	140 µin

Artículos incluidos

Patrón de Escuadra 311-216
Indicador de palanca
Pinza 902053
Soporte de indicador 601471
Llave Allen de 3 mm (538616)

Preguntas frecuentes

Preguntas y Respuestas

¿Cómo se opera el 311-216?

Con la manija de movimiento vertical en la parte trasera de la unidad, con fuerza de deslizamiento de aprox. 2 a 5 N.

¿Cuáles son las especificaciones del 311-216?

Recorrido vertical de 6", perpendicularidad de 120 µin y rectitud de 80 µin, con 180 × 200 × 420 mm y 13,7 kg.

¿El 311-216 es igual al 311-215?

Es el mismo patrón en la versión en pulgadas. El 311-215 es métrico, con 150 mm, 3 µm de perpendicularidad y 2 µm de rectitud.

¿El 311-216 viene con certificado?

No. Según el catálogo, el certificado de inspección no acompaña al patrón de escuadra; hay que consultar a la oficina Mitutoyo.

¿Qué accesorios opcionales hay para el 311-216?

El palpador 900565, el soporte ajustable 900571 y el soporte extensor 900551, de 200 mm.
