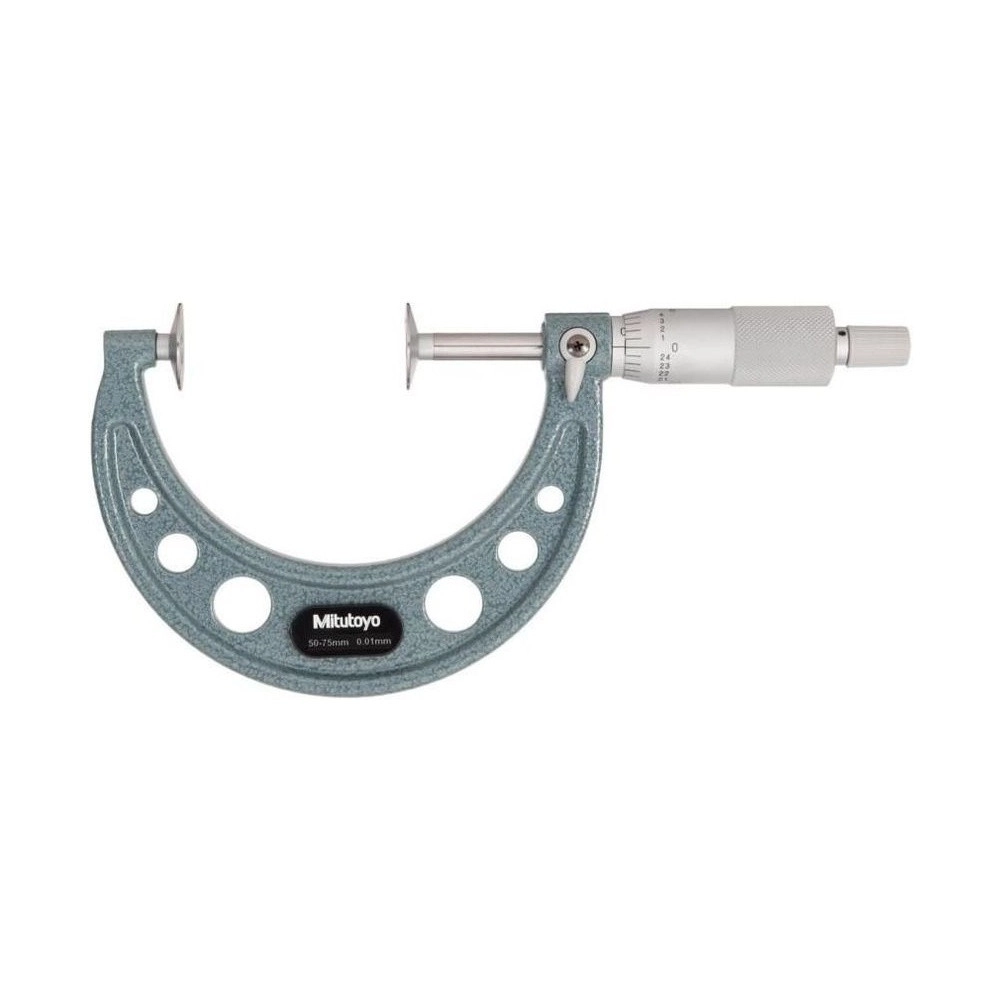

Micrómetro externo analógico Tipo Disco 50-75 mm / 0.01 mm - 123-103

SKU: 123-103

Garantía
Producto original Mitutoyo
Accesorios incluidos
Estuche y llave
Compra Segura
100% protegida
Sobre el producto

Micrómetro analógico (lectura en el tambor y en el manguito) para medir la distancia sobre dientes (root tangent length) de engranajes, en el rango de 50 a 75 mm.

Tiene una graduación de 0,01 mm y un error máximo permitido de ±6 µm. El trinquete (ratchet stop) aplica una fuerza de medición constante, lo que garantiza lecturas repetibles incluso entre operadores. Incluye una barra patrón de ajuste para fijar el origen al inicio del rango.

Al ser mecánico, no depende de pila ni de electrónica, por lo que está listo para usar en cualquier momento. Incluye estuche, llave, barra patrón y certificado de inspección.

Resumen técnico
  • Rango 50–75 mm · graduación 0,01 mm
  • Exactitud ±6 µm
  • Tipo Disco
  • Analógico · sin pila · trinquete (ratchet stop)

Aspectos destacados del producto

Lo que caracteriza al Micrómetro Externo Tipo Disco 123-103

Rango de 50 a 75 mm

Graduación de 0,01 mm en todo el rango.

Topes en disco para engranajes

Los topes delgados en forma de disco entran entre los dientes y apoyan sobre los flancos para la lectura del vano sobre dientes.

Discos con metal duro en otros modelos

En la misma serie, los modelos 123-113, 123-114, 123-115 y 123-116 tienen discos con puntas de metal duro.

Fuerza de medición constante

El trinquete (ratchet stop) aplica una fuerza de medición constante, lo que garantiza lecturas repetibles entre operadores.

Mecánico, sin pila

No depende de electrónica ni de pila: listo para usar en cualquier momento, con bajo mantenimiento.

Exactitud ±6 µm

Error máximo permitido de ±6 µm en el rango, adecuado para el control dimensional de piezas mecanizadas.

Características principales

Lo que significa en la práctica cada dato del 123-103.

  • ø20 mm DIÁMETRO DE LOS DISCOS

    Los discos del 123-103 tienen ø20 mm, el tamaño que define a qué engranajes llegan entre los dientes.

  • 0,5 a 6 MÓDULO MEDIBLE

    Rango de módulo de engranaje en el que el 123-103 hace la medida sobre dientes. El catálogo advierte que algunos tipos de engranaje no permiten esta medición.

  • 1 µm PLANITUD

    Cada disco del 123-103 es plano dentro de 1 µm.

  • 6 µm PARALELISMO

    Desviación máxima entre los dos discos en el rango de 50 a 75 mm.

  • Barra patrón y llave 301336 ACCESORIOS

    La barra patrón fija el origen en 50 mm, y la llave 301336 sirve para ajustar el cero.

¿Qué problemas resuelve este producto?

Situaciones del día a día que el micrómetro externo tipo disco 123-103 ayuda a resolver

Desafío Medir la distancia sobre dientes (root tangent length) de engranajes

Se necesita un instrumento fiable y de bajo mantenimiento para esa medición en el rango de 50 a 75 mm.

Solución

El 123-103 mide con una graduación de 0,01 mm, sin depender de pila.

Desafío Estandarizar la fuerza de contacto

Cerrar el micrómetro con fuerza irregular genera variación de un operador a otro.

Solución

El trinquete (ratchet stop) aplica siempre la misma fuerza de medición, lo que mejora la repetibilidad.

Desafío Tener un instrumento listo a cualquier hora

Los instrumentos digitales dependen de pila y pueden estar descargados en el momento de usarlos.

Solución

Al ser mecánico, el 123-103 está siempre listo, sin pila que cambiar ni cargar.

Desafío Fijar el origen en el rango

Los rangos que no empiezan en cero necesitan una referencia física.

Solución

La barra patrón que acompaña al producto define el origen, sin depender de un patrón por separado.

Información Técnica

Especificaciones, detalles, variantes y artículos incluidos.

Especificaciones

  • Serie: 123
  • Modelo: Disco
  • Fuerza de medición: 5 - 10 N
  • Marca: Mitutoyo
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 50-75mm
  • Resolución (mm): 0,01mm
  • Exactitud (mm): ±0,006mm
  • Tecnología: Analógico
  • Notas y observaciones: Estructura de protección térmica, adecuada para la medición de engranajes.
  • Paso del Husillo: 0,5mm
  • Planitud de las Caras: 1µm
  • Paralelismo: 6µm

Detalles técnicos

Tipo
Micrómetro analógico (lectura en el tambor)
Rango de medición
50 a 75 mm
Graduación
0,01 mm
Error máximo permitido (EMP)
±6 µm
Mecanismo de fuerza
Trinquete (ratchet stop) de fuerza constante
Ajuste del origen
Barra patrón de ajuste (incluida)
Alimentación
No requiere (mecánico, sin pila)

Variantes de la serie

Micrómetro Externo Tipo Disco, Serie 123

Código Rango de medición Exactitud (EMP)
123-101 0–25 mm ±4 µm
123-102 25–50 mm ±4 µm
123-103 (este) 50–75 mm ±6 µm
123-104 75–100 mm ±6 µm
123-105 100–125 mm ±7 µm

Artículos incluidos

  • Micrómetro Externo Tipo Disco 50 a 75 mm (123-103)
  • Barra patrón de ajuste
  • Estuche
  • Llave (spanner)
  • Certificado de inspección

Video

Preguntas y Respuestas

¿Para qué sirve el micrómetro externo tipo disco 123-103?

El 123-103 es un micrómetro analógico de 50 a 75 mm. Los topes delgados en forma de disco entran entre los dientes y apoyan sobre los flancos para la lectura del vano sobre dientes.

¿Cuál es la graduación y la exactitud del micrómetro 123-103?

El 123-103 tiene una graduación de 0,01 mm y un error máximo permitido de ±6 µm en el rango de 50 a 75 mm.

¿El micrómetro 123-103 necesita pila?

No. El 123-103 es un micrómetro analógico (mecánico): no usa pila ni electrónica, lo que reduce el mantenimiento y lo deja siempre listo para usar.

¿Cómo mantener la exactitud del micrómetro 123-103?

Guarde el 123-103 limpio y seco en el estuche, evite caídas y realice la recalibración periódica según su sistema de gestión de la calidad. Incluye certificado de inspección de fábrica.

¿Qué incluye el 123-103?

El 123-103 viene con barra patrón de ajuste, estuche, llave (spanner) y certificado de inspección.

¿Qué módulo de engranaje mide el 123-103?

El 123-103 hace la medida sobre dientes en engranajes de módulo 0,5 a 6. El catálogo advierte que algunos tipos de engranaje no permiten esta medición.

Certificaciones y Tecnologías

El 123-103 reúne la calidad Mitutoyo en micrómetros analógicos.

Mitutoyo Quality
Mitutoyo Quality

Estándar de calidad Mitutoyo en cada etapa: diseño, fabricación e inspección final.

Certificado de Inspección
Certificado de Inspección

Incluye los datos de inspección de fábrica del instrumento, para uso con confianza y trazabilidad.
