Micrómetro externo 1-2" .001" 103-178 - Mitutoyo Tienda Oficial | Producto Original

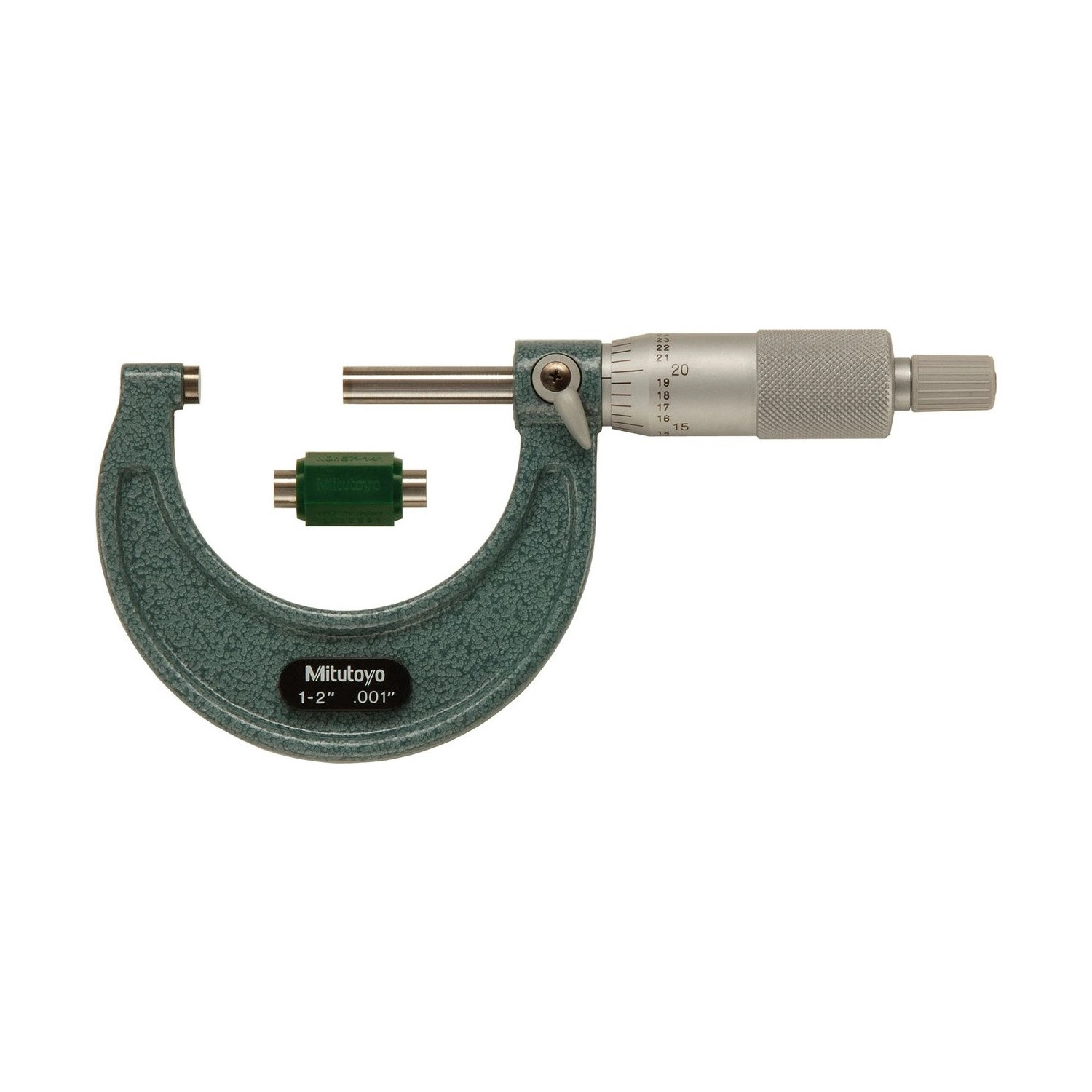

Micrómetro externo 1-2" .001" 103-178

SKU: 103-178

Garantía
Producto original Mitutoyo
Accesorios incluidos
Estuche y llave
Compra Segura
100% protegida
Sobre el producto

Micrómetro analógico (lectura en el tambor y en el manguito) para medir dimensiones externas de piezas mecanizadas, en el rango de 1 a 2 pol.. Las caras de medición son de metal duro, para durabilidad y estabilidad de la medición.

Tiene una graduación de 0,001 pol. y un error máximo permitido de ±0,0001 pol.. El trinquete (ratchet stop) aplica una fuerza de medición constante, lo que garantiza lecturas repetibles incluso entre operadores. Incluye una barra patrón de ajuste para fijar el origen al inicio del rango.

Al ser mecánico, no depende de pila ni de electrónica, por lo que está listo para usar en cualquier momento. Incluye estuche, llave, barra patrón y certificado de inspección.

Resumen técnico
  • Rango 1–2 pol. · graduación 0,001 pol.
  • Exactitud ±0,0001 pol. · caras de metal duro
  • Uso general
  • Analógico · sin pila · trinquete (ratchet stop)

Aspectos destacados del producto

Lo que caracteriza al Micrómetro Externo 103-178

Rango de 1 a 2 pol.

Graduación de 0,001 pol. en todo el rango.

Uso general en producción e inspección

Instrumento estándar para medir diámetros, espesores y dimensiones externas en la planta.

Caras de metal duro

Caras de medición en metal duro: más durabilidad y estabilidad en la medición.

Fuerza de medición constante

El trinquete (ratchet stop) aplica una fuerza de medición constante, lo que garantiza lecturas repetibles entre operadores.

Mecánico, sin pila

No depende de electrónica ni de pila: listo para usar en cualquier momento, con bajo mantenimiento.

Exactitud ±0,0001 pol.

Error máximo permitido de ±0,0001 pol. en el rango, adecuado para el control dimensional de piezas mecanizadas.

Características principales

Lo que significa en la práctica cada dato del 103-178.

  • 0,00008 pulg. PARALELISMO

    Desviación máxima entre las dos caras del 103-178, unos 2 µm. La lectura no cambia si la pieza toca el centro o el borde de las caras.

  • 0,000024 pulg. PLANITUD

    Cada cara es plana dentro de 0,000024 pulg., unos 0,6 µm, así el contacto con la pieza es igual en toda la cara.

  • 5 a 10 N FUERZA DE MEDICIÓN

    Es la fuerza que el trinquete del 103-178 aplica al cerrar sobre la pieza, la misma en todo el rango de 1 a 2 pulg.

  • Barra patrón y llave 301336 ACCESORIOS

    La barra patrón fija el origen en 1 pulg., donde empieza el rango, y la llave 301336 sirve para ajustar el cero.

¿Qué problemas resuelve este producto?

Situaciones del día a día que el micrómetro externo 103-178 ayuda a resolver

Desafío Medir dimensiones externas de piezas mecanizadas

Se necesita un instrumento fiable y de bajo mantenimiento para esa medición en el rango de 1 a 2 pol..

Solución

El 103-178 mide con una graduación de 0,001 pol. y caras de metal duro, sin depender de pila.

Desafío Estandarizar la fuerza de contacto

Cerrar el micrómetro con fuerza irregular genera variación de un operador a otro.

Solución

El trinquete (ratchet stop) aplica siempre la misma fuerza de medición, lo que mejora la repetibilidad.

Desafío Tener un instrumento listo a cualquier hora

Los instrumentos digitales dependen de pila y pueden estar descargados en el momento de usarlos.

Solución

Al ser mecánico, el 103-178 está siempre listo, sin pila que cambiar ni cargar.

Desafío Fijar el origen en el rango

Los rangos que no empiezan en cero necesitan una referencia física.

Solución

La barra patrón que acompaña al producto define el origen, sin depender de un patrón por separado.

Información Técnica

Especificaciones, detalles, variantes y artículos incluidos.

Especificaciones

  • Serie: 103
  • Modelo: Estándar
  • Fuerza de medición: 5 - 10 N
  • Marca: Mitutoyo
  • Sistema de Medición: Pulgadas (in)
  • Alcance (in): 1-2"
  • Resolución (in): 0,001"
  • Exactitud (in): ±0,0001"
  • Graduación / Graduado: 0.001"
  • Exactitud: ±0.0001"
  • Tecnología: Analógico
  • Notas y observaciones: Caras de metal duro, placa de protección térmica.
  • Caras de Metal Duro: Sí
  • Paso del Husillo: 0,5mm
  • Clase EN ISO 3611: Clase 2
  • Planitud de las Caras: 0,6µm
  • Paralelismo: 2µm

Detalles técnicos

Tipo
Micrómetro analógico (lectura en el tambor)
Rango de medición
1 a 2 pol.
Graduación
0,001 pol.
Error máximo permitido (EMP)
±0,0001 pol.
Caras de medición
Metal duro
Mecanismo de fuerza
Trinquete (ratchet stop) de fuerza constante
Ajuste del origen
Barra patrón de ajuste (incluida)
Alimentación
No requiere (mecánico, sin pila)

Variantes de la serie

Micrómetro Externo, Serie 103

Código Rango de medición Exactitud (EMP)
103-129 0–25 mm ±2 µm
103-130 25–50 mm ±2 µm
103-137 0–25 mm ±2 µm
103-138 25–50 mm ±2 µm
103-139-10 50–75 mm ±2 µm
103-140-10 75–100 mm ±3 µm
103-141-10 100–125 mm ±3 µm
103-142-10 125–150 mm ±3 µm
103-143-10 150–175 mm ±4 µm
103-144-10 175–200 mm ±4 µm
103-145-10 200–225 mm ±4 µm
103-146-10 225–250 mm ±5 µm
103-147-10 250–275 mm ±5 µm
103-148-10 275–300 mm ±5 µm
103-177 0–1 pol. ±0,0001 pol.
103-178 (este) 1–2 pol. ±0,0001 pol.

Artículos incluidos

  • Micrómetro Externo 1 a 2 pol. (103-178)
  • Barra patrón de ajuste
  • Estuche
  • Llave (spanner)
  • Certificado de inspección

Video

Preguntas y Respuestas

¿Para qué sirve el micrómetro externo 103-178?

El 103-178 es un micrómetro analógico de 1 a 2 pol.. Instrumento estándar para medir diámetros, espesores y dimensiones externas en la planta.

¿Cuál es la graduación y la exactitud del micrómetro 103-178?

El 103-178 tiene una graduación de 0,001 pol. y un error máximo permitido de ±0,0001 pol. en el rango de 1 a 2 pol..

¿El micrómetro 103-178 necesita pila?

No. El 103-178 es un micrómetro analógico (mecánico): no usa pila ni electrónica, lo que reduce el mantenimiento y lo deja siempre listo para usar.

¿Cómo mantener la exactitud del micrómetro 103-178?

Guarde el 103-178 limpio y seco en el estuche, evite caídas y realice la recalibración periódica según su sistema de gestión de la calidad. Incluye certificado de inspección de fábrica.

¿Qué incluye el 103-178?

El 103-178 viene con barra patrón de ajuste, estuche, llave (spanner) y certificado de inspección.

¿El 103-178 mide en milímetros?

No. El 103-178 tiene escala en pulgadas, en el rango de 1 a 2 pulg., con una graduación de 0,001 pulg.

Certificaciones y Tecnologías

El 103-178 reúne la calidad Mitutoyo en micrómetros analógicos.

Certificado de Inspección
Certificado de Inspección

Incluye los datos de inspección de fábrica del instrumento, para uso con confianza y trazabilidad.

Mitutoyo Quality
Mitutoyo Quality

Estándar de calidad Mitutoyo en cada etapa: diseño, fabricación e inspección final.
