Medidor de Altura 300mm - 192-130

Medidor de Altura 300mm - 192-130

Name: Medidor de Altura 300mm - 192-130
Brand: Mitutoyo
SKU: 192-130

SKU: 192-130

Cantidad

Sobre el producto

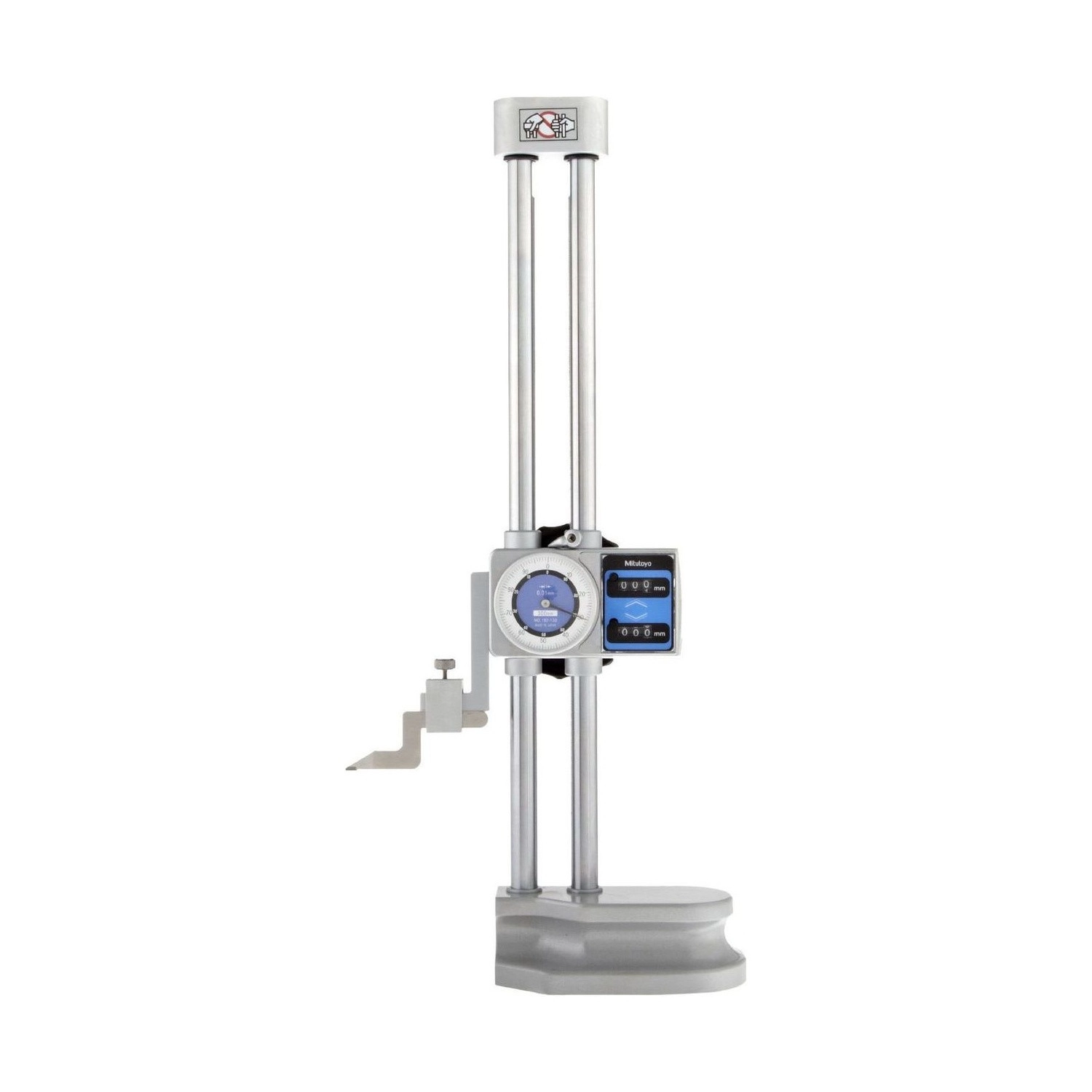

El Trazador de Altura Mitutoyo 192-130 mide de 0 a 300 mm con graduación de 0,01 mm, leyendo al mismo tiempo en el reloj y en dos contadores mecánicos, uno ascendente y otro descendente.

Es el menor de los tres de la familia, y la diferencia aparece en la balanza: 4,2 kg contra 9,8 del modelo de 600 mm. Con esa masa el trazador todavía se lleva hasta la pieza y se cambia de mármol sin ayuda, lo que lo convierte en el instrumento de banco y de sala de inspección.

Es también el más exacto de los tres: el error máximo permitido es de 0,03 mm en todo el rango, contra 0,05 en el de 600 y 0,07 en el de 1000 mm. Sin pila y sin electrónica, no hay nada que falle por falta de energía a mitad del turno.

Capacidad 0 a 300 mm · graduación 0,01 mm
EMPE 0,03 mm · el mejor de la familia
Dos contadores mecánicos · ascendente y descendente
4,2 kg · todavía portátil

Diferenciales

Aspectos destacados del producto

Lo que distingue al 192-130 dentro de la serie 192.

EMPE de 0,03 mm en todo el rango, contra 0,05 y 0,07 mm de los modelos mayores.

4,2 kg: va hasta la pieza en vez de exigir que la pieza venga hasta él.

Ascendente y descendente a la vez en los 300 mm de recorrido, sin restar de memoria.

Reloj y contadores vuelven a cero en la posición del trazador, y la lectura pasa a ser diferencia.

Sin pila, sin display y sin cable: el instrumento no puede quedarse sin energía.

Metal duro en el trazador: la arista de trazado dura mucho más que la de acero.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 192-130.

0 a 300 mm Capacidad

Cubre la altura de la mayoría de las piezas de banco y de sala de inspección.
0,01 mm Graduación

Es el paso de la escala. Lo que define si la pieza pasa es el EMPE, no la graduación.
0,03 mm EMPE

Error máximo permitido en todo el rango, por la JIS B 7517:2018.
470 mm Altura total

Cabe en banco común sin necesitar espacio libre extra.
4,2 kg Masa

La masa es lo que decide si el instrumento se mueve o queda fijo.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 192-130 es la elección correcta.

Desafío Cuentas mentales al medir hacia abajo

Medir de arriba hacia abajo obliga a restar, y la resta hecha en planta es donde entra el error.

Solución

Los dos contadores mecánicos, uno ascendente y uno descendente, dan los dos sentidos listos en la misma lectura.

Desafío Instrumento demasiado grande para la pieza

Un trazador de 1 metro ocupa el banco y pesa 17 kg para medir pieza de 200 mm.

Solución

Los 300 mm y los 4,2 kg del 192-130 dimensionan el instrumento a la pieza de banco.

Desafío Tolerancia ajustada con instrumento holgado

Comparar la tolerancia de la pieza con la graduación del instrumento lleva a aprobar pieza fuera.

Solución

El EMPE declarado de 0,03 mm es el número que se compara con la tolerancia, y es el mejor de la familia.

Desafío Medición detenida por pila

Instrumento digital sin pila de repuesto interrumpe la inspección.

Solución

Sin electrónica, el 192-130 no depende de energía alguna.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 192
Modelo: Reloj con contador Mecánico
Marca: Mitutoyo
Capacidad: 300mm
Graduación / Graduado: 0,01mm
Exactitud: 0,03mm

Detalles técnicos

Lectura: Reloj analógico más dos contadores mecánicos, uno ascendente y uno descendente
Puesta a cero: El reloj y los contadores se pueden poner a cero en cualquier posición del trazador
Avance: Volante ancho para aproximación rápida del cursor
Trazador: Punta de metal duro, incluido como accesorio estándar
Altura total: 470 mm
Masa: 4,2 kg
Norma del EMPE: JIS B 7517:2018, revisada con base en la ISO/TR 14253-6:2012

Funciones

Funciones de operación del 192-130

Dos contadores mecánicos

Un contador sube y el otro baja al mismo tiempo. El operador lee lo que necesita sin hacer cuentas mentales, que es donde suele entrar el error cuando se mide hacia abajo desde una referencia.

Puesta a cero en cualquier punto

El reloj y los contadores se ponen a cero en la posición en que esté el trazador. Sirve para medir diferencia de altura entre dos caras sin calcular.

Volante de avance

El volante ancho acerca el cursor rápidamente; el ajuste fino queda a cargo del reloj, que es donde ocurre la lectura.

Trazador de metal duro

La punta de metal duro resiste el arrastre sobre la pieza y sobre el mármol, y mantiene la arista de trazado mucho más tiempo que el acero común.

Variantes de la serie

Trazadores con reloj y contador mecánico disponibles en la tienda

Código	Capacidad	Resolución	Exactitud (EMPE)
192-130 (este)	0 - 300 mm	0,01 mm	0,03 mm
192-132	0 - 600 mm	0,01 mm	0,05 mm
192-133	0 - 1000 mm	0,01 mm	0,07 mm

Artículos incluidos

Trazador de Altura con reloj y contador mecánico
Trazador con punta de metal duro (07ZA000)
Caja de fijación del trazador (05GZA300)
Certificado de inspección de fábrica

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide el 192-130?

El 192-130 mide altura de 0 a 300 mm desde el mármol, y también sirve para trazar líneas de referencia en la pieza con el trazador de metal duro. La lectura sale al mismo tiempo del reloj y de los dos contadores mecánicos.

¿Cuál es la diferencia entre el 192-130 y el 192-132?

La capacidad y lo que ella arrastra. El 192-130 mide hasta 300 mm, pesa 4,2 kg y tiene EMPE de 0,03 mm; el 192-132 mide hasta 600 mm, pesa 9,8 kg y tiene EMPE de 0,05 mm. Más alcance cuesta masa y exactitud.

¿El 192-130 necesita pila o energía?

No. El 192-130 es totalmente mecánico: la lectura sale del reloj y de los dos contadores, sin electrónica, sin pila y sin salida de datos. Si su proceso necesita enviar la medición a la computadora, el modelo es otro, de la línea digital de la misma serie 192.

¿Qué quiere decir el EMPE de 0,03 mm del 192-130?

EMPE es el error máximo permitido: la mayor desviación que el instrumento puede presentar y aun así estar conforme. En el 192-130 es de 0,03 mm en todo el rango de 0 - 300 mm, según la JIS B 7517:2018. Ese es el número que se compara con la tolerancia de la pieza, no la graduación de 0,01 mm.

¿Se puede poner a cero el 192-130 en medio del recorrido?

Sí, y es justamente lo que hace rápido al instrumento: el reloj y los dos contadores se ponen a cero con el trazador en cualquier posición. A partir de ahí toda lectura es diferencia respecto de ese punto.

¿El 192-130 necesita mármol de trazado?

Sí. El trazador mide altura desde la superficie donde se apoya la base, así que la exactitud de 0,03 mm solo se realiza sobre un mármol en buen estado. Base y mármol limpios, sin rebaba y sin polvo, son parte de la medición.
