Máquinas de medición coordinadas Sistema de medición del cuerpo del automóvil - CarbStrato

Name: Máquinas de medición coordinadas Sistema de medición del cuerpo del automóvil - CarbStrato
Brand: Mitutoyo
SKU: CarbStrato

SKU: CarbStrato

Cantidad

Sobre el producto

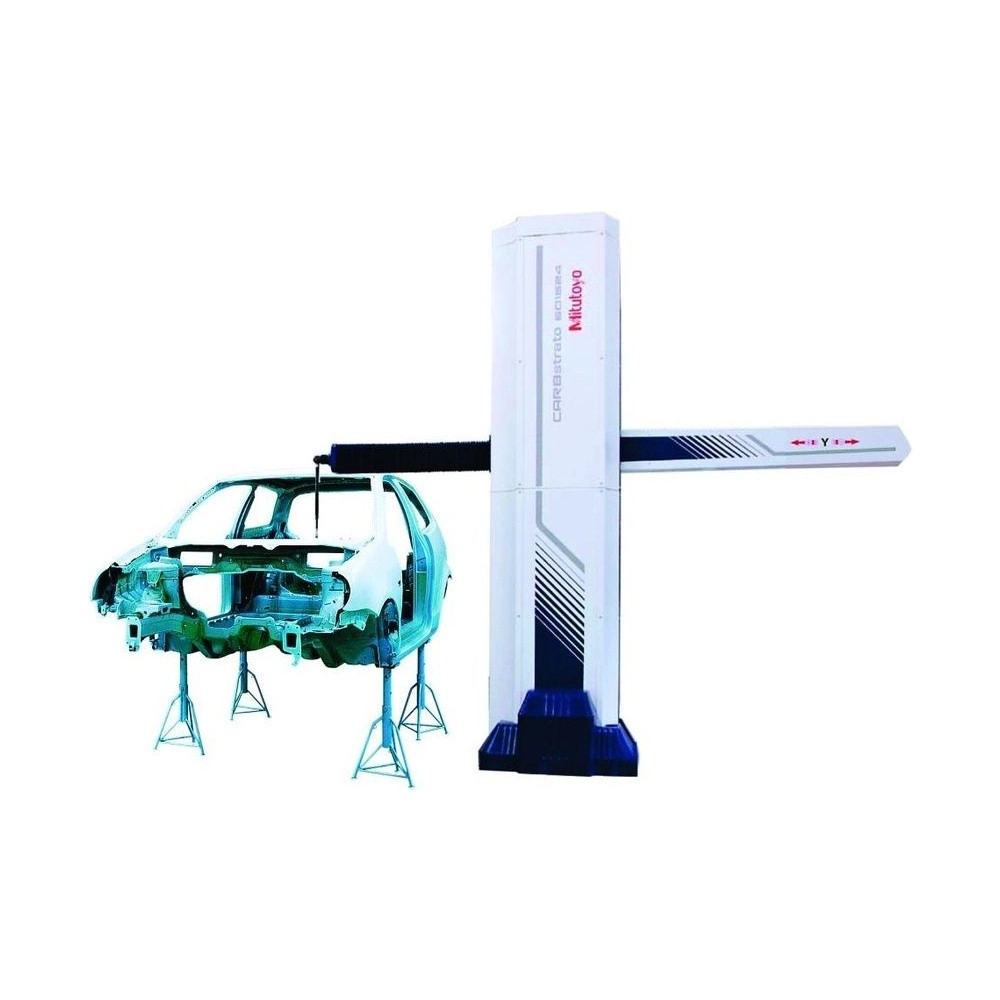

La Máquina de Medición por Coordenadas CNC CARBstrato Mitutoyo (CarbStrato) es la CMM de brazo horizontal hecha para la línea de carrocería: recorrido X de 4, 6 u 8 m, brazo simple o doble, y cuatro brazos bajo pedido. Mitutoyo la diseñó para inspeccionar subconjuntos al 100% y trabajar 24 horas, con el cuerpo totalmente cubierto.

Alterna sola sondas de contacto y sondas láser sin contacto, reuniendo decenas de millones de puntos en poco tiempo. Así, la medición automática puede simplificar o incluso eliminar los calibres de inspección, y el software opcional lleva la máquina a la ingeniería inversa. La exactitud vale en cualquier posición del volumen de medición, desde (15+20L/1000) µm en el brazo simple.

El brazo Y es de fibra de carbono, de sección mínima para no chocar con la carrocería, y el cabezal puede ir en vertical para los detalles internos. Un fuelle fotosensible detiene todos los ejes al tocar la pieza o una grapa. La base va en apoyo de 3 puntos (hasta 6 m), que mantiene la exactitud aunque el concreto de la fundación se asiente con los años.

CMM de brazo horizontal para carrocería
Brazo simple o doble, recorrido X hasta 8 m
Exactitud garantizada en todo el volumen
Sondas de contacto y láser, cambio automático

Diferenciales

Aspectos destacados del producto

Lo que la CARBstrato (CarbStrato) aporta a la medición de carrocería y pieza grande.

Un solo sistema de coordenadas, sin colisión.

Carrocería entera y pieza grande.

Brazo Y de sección mínima.

Fuelle fotosensible en todos los ejes.

Sensor junto a la escala de cada eje.

Nivelación en solo 2 puntos.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CARBstrato (CarbStrato).

(15+20L/1000) µm Exactitud E (SP25M)

En el brazo simple, con límite de 70 µm en los modelos de 4 m y en la mayoría de los de 6 m, llegando a 110 µm en el 801626. Mitutoyo garantiza estos valores en cualquier posición del volumen de medición, y el error de palpado de la SP25M es de 15 µm.
16 a 26 °C Temperatura

Es el rango con exactitud garantizada, con variación de hasta 1 K por hora y 5 K en 24 horas; la máquina opera de 10 a 35 °C. Un sensor junto a la escala de cada eje compensa la diferencia de dilatación entre el hierro fundido, el aluminio y la fibra de carbono de la estructura.
Un sistema de coordenadas Dos brazos

Los dos brazos miden la misma pieza en el mismo referencial, y el software verifica la interferencia entre ellos. Mitutoyo indica el brazo doble para carrocería a alta velocidad y el simple para pieza individual; si hace falta, el doble se divide en dos máquinas.
Parada en todos los ejes Seguridad

El fuelle fotosensible del brazo Y detiene la máquina al instante al tocar la pieza, una grapa o cualquier objeto, y también ante una torsión excesiva en el cabezal. Funciona igual con sonda de contacto o láser, lo que cuenta dentro de una carrocería llena de fijadores.
3 puntos Apoyo de la base

Hasta 6 m de X, la base se fija en un solo punto: un apoyo se desliza en línea y el otro queda libre en el plano, así base y fundación se dilatan sin deformarse. La nivelación se hace en solo 2 puntos, donde el apoyo múltiple pide ajuste periódico.
8 a 500 mm/s Desplazamiento

Por eje, en CNC, con máximo de 866 mm/s y aceleración de 1176 mm/s². En Y y Z, cojinetes de aire y accionamiento por fricción reducen la vibración, y el X no tiene juego: es lo que mantiene estable el escaneo continuo.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CARBstrato (CarbStrato) es la elección correcta.

Desafío Calibre de inspección costoso

La inspección convencional depende de calibres de verificación y de fijación.

Solución

La medición automática en la CARBstrato puede simplificar o incluso eliminar esos calibres, según Mitutoyo.

Desafío Inspección al 100% en la línea

Los subconjuntos de carrocería deben medirse uno por uno, todo el día.

Solución

La CARBstrato fue diseñada para operar 24 horas, con cuerpo cubierto y compensación de temperatura.

Desafío Grapas en el camino del brazo

Dentro de la carrocería, el brazo trabaja rodeado de fijadores.

Solución

El fuelle fotosensible de la CARBstrato detiene todos los ejes al primer contacto, con sonda de contacto o láser.

Desafío Fundación que se asienta

El concreto se deforma con el tiempo y saca la máquina de nivel.

Solución

El apoyo en 3 puntos de la CARBstrato mantiene la exactitud a pesar de esa deformación, con nivelación en 2 puntos.

Desafío Superficie libre contra el CAD

Las superficies de contorno complejo piden muchos puntos para el análisis 3D.

Solución

Con SurfaceMeasure y CAT1000S, la CARBstrato muestra la desviación en colores por tolerancia y evalúa el borde de chapas delgadas.

Desafío Programa antes de la pieza

Sin la pieza a mano, no se puede enseñar el programa en la máquina.

Solución

El CAT1000P crea el programa de la CARBstrato a partir del CAD, sin la pieza real.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: CARBstrato
Modelo: CARBstrato (brazo simple o doble)
Capacidad Eje X: 4000 a 8000 mm (brazo simple)
Capacidad Eje Y: 1400 o 1600 mm (brazo simple)
Capacidad Eje Z: 2000 a 2600 mm (brazo simple)
Velocidad de desplazamiento: 8 a 500 mm/s por eje (máx. 866 mm/s)
Velocidad Máxima de Medición: 1 a 10 mm/s
Aceleración Máxima Combinada: 1176 mm/s² por eje (combinada 2037 mm/s²)
Resolución: 0,0001mm (0,1µm)
Temperatura de trabajo: 16 a 26 °C (exactitud garantizada); operación de 10 a 35 °C
Exactitud ISO 10360/E0, MPE: Desde (15+20L/1000) µm, máx. 70 µm (SP25M, brazo simple)
Peso total incluyendo soporte: 4835 a 7700 kg (brazo simple)
Ar Presión: 0,5MPa
Consumo de Aire: Hasta 500 L/min con el eje Z en movimiento y 70 L/min detenido (brazo simple; el doble en el doble)
Notas y observaciones: CARBstrato: guía lineal en X y cojinetes de aire en Y y Z; brazo Y de fibra de carbono. Alimentación monofásica 100/115/220/240 V ±10%, 50/60 Hz. Aire desde 0,6 MPa. Apoyo en 3 puntos hasta 6 m de X.

Detalles técnicos

Guías: Guía lineal en X; cojinetes de aire en Y y Z
Estructura: Base de hierro fundido, carro X de aleación de aluminio, brazo Y de fibra de carbono
Configuraciones: Brazo simple, brazo doble; cuatro brazos opcional
Exactitud con dos brazos: Desde (35+30L/1000) µm, límite de 90 a 130 µm según el modelo (SP25M)
Error de palpado: 15 µm (SP25M); 20 µm (TP2/20)
Humedad recomendada: 55 a 65%
Vibración admitida: Hasta 10 Hz: amplitud de hasta 2 µm p-p; 10 a 50 Hz: hasta 0,004 m/s²
Alimentación: Monofásica 100/115/220/240 V ±10%, 50/60 Hz
Suministro de aire: Desde 0,6 MPa; al menos 500 L/min (simple) o 1000 L/min (doble)
Software opcional: CAT1000P (programación en CAD) y CAT1000S (evaluación de superficie)

Funciones

Cómo trabaja la CARBstrato

Programar

Crear el programa en el CAT1000P a partir del CAD, con o sin la pieza.

Medir

Con sondas de contacto o láser, cambiadas automáticamente.

Compensar

La temperatura de cada eje se compensa de forma automática.

Proteger

El fuelle del brazo detiene la máquina al tocar un obstáculo.

Variantes de la serie

Serie CARBstrato disponible en la tienda

Código	Configuración	Recorrido X	Exactitud E (SP25M)
CarbStrato (este)	CARBstrato, brazo simple o doble	4000 a 8000 mm	Desde (15+20L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CARBstrato en la configuración elegida (brazo simple o doble)
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es la CARBstrato (CarbStrato)?

La máquina de medición por coordenadas CNC de brazo horizontal de Mitutoyo para carrocerías y piezas grandes, con brazo simple o doble y recorrido X de hasta 8 m.

¿Cuál es el recorrido de la CARBstrato (CarbStrato)?

En el brazo simple, X de 4000, 6000 u 8000 mm; Y de 1400 mm (solo en 4 m) o 1600 mm; Z de 2000, 2400 o 2600 mm, según el modelo.

¿Cuál es la exactitud de la CARBstrato (CarbStrato)?

Con SP25M, desde (15+20L/1000) µm en el brazo simple, límite de 70 a 110 µm según el modelo; en el brazo doble, desde (35+30L/1000) µm, límite de 90 a 130 µm. Vale en cualquier posición del volumen.

¿Los dos brazos de la CARBstrato (CarbStrato) trabajan juntos?

Sí. Comparten el sistema de coordenadas de la pieza, el software evita la colisión entre ellos, y la máquina puede dividirse en dos de brazo simple.

¿La CARBstrato (CarbStrato) mide sin contacto?

Sí. Cambia automáticamente sondas de contacto y sondas láser de línea SurfaceMeasure, opcionales.

¿A qué temperatura mide la CARBstrato (CarbStrato)?

La exactitud está garantizada de 16 a 26 °C, con variación de hasta 1 K por hora; la operación va de 10 a 35 °C.

¿La CARBstrato (CarbStrato) puede instalarse en foso?

Sí. Con la parte superior de la base al nivel del piso, el operador circula libre alrededor del área de medición.

¿Puedo cambiar de lugar la CARBstrato (CarbStrato)?

Solo con Mitutoyo. El sistema de arranque bloquea la operación si la máquina sufre una vibración inesperada o es desplazada.
