Name: Máquina de Medición por Coordenadas - STRATO APEX-163012
Brand: Mitutoyo
SKU: STRATO APEX-163012

SKU: STRATO APEX-163012

Cantidad

Sobre el producto

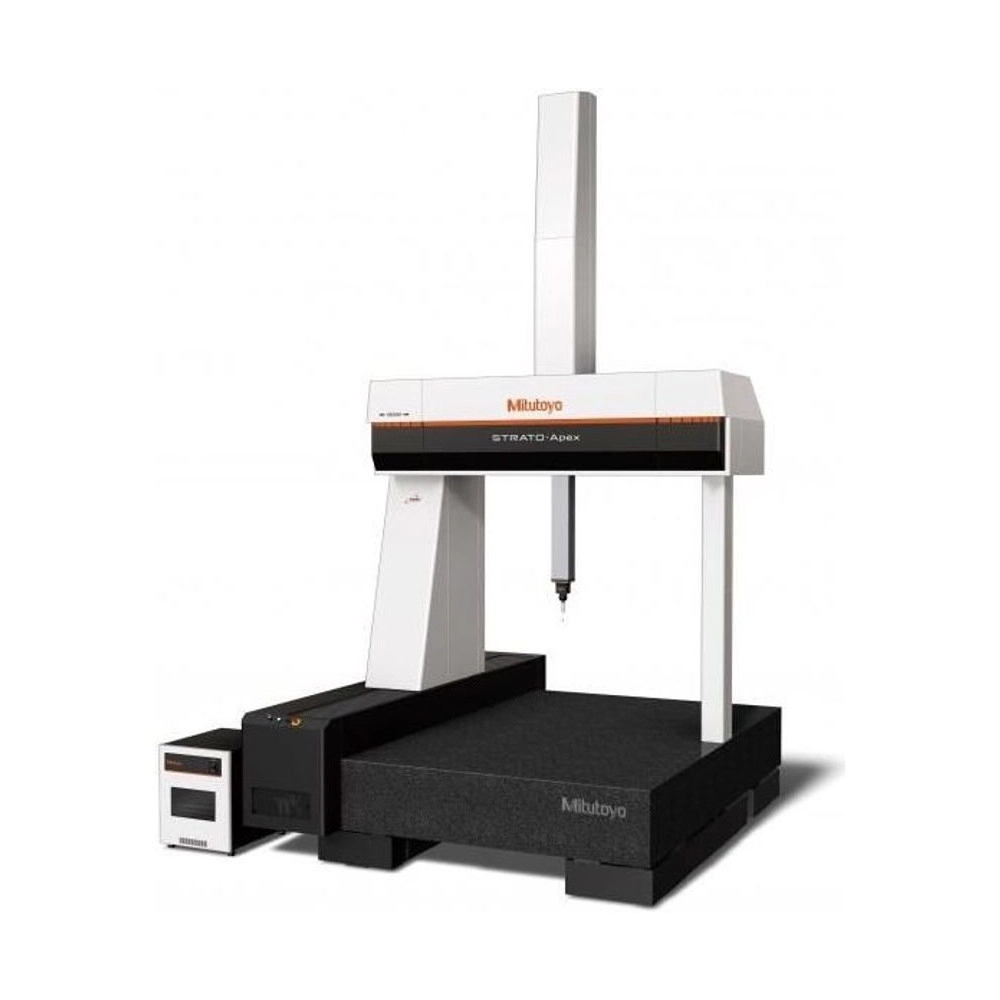

La Máquina de Medición por Coordenadas CNC STRATO-Apex 163012 Mitutoyo (STRATO APEX-163012) es la serie 1600 con eje Y de 3000 mm y Z de 1200 mm: mesa de 1850 × 4280 mm, 45 insertos M8 y piezas de hasta 4000 kg.

Cada eje tiene codificador lineal con resolución de 0,05 µm. El controlador queda fuera de la unidad principal, sin llevarle calor, y la exactitud de (2,5+4,0L/1000) µm con SP25M se garantiza de 18 a 22 °C.

GEOPAK, núcleo de MCOSMOS, mide y evalúa; CAT1000S compara con el CAD, MiCAT Planner genera el programa y MeasurLink sigue la calidad. La sonda láser SurfaceMeasure y la de visión QVP miden sin contacto, y el Status Monitor muestra por la red cómo está trabajando la máquina.

Recorrido de 1600 × 3000 × 1200 mm
E0,MPE de (2,5+4,0L/1000) µm
Resolución de 0,05 µm
Amortiguador de vibraciones de serie

Diferenciales

Aspectos destacados del producto

Lo que distingue a la STRATO APEX-163012 entre las máquinas de medición por coordenadas CNC.

1850 × 4280 mm, 45 insertos M8.

Codificador lineal.

Sin calor en la unidad.

Control de posición y velocidad.

Escaneo en 60 s con SP25M.

Sonda láser sin contacto.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la STRATO APEX-163012.

1600 × 3000 × 1200 mm Recorrido X × Y × Z

Mesa de 1850 × 4280 mm.
(2,5+4,0L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
2,5 µm Escaneo (SP25M)

En 60 s.
4000 kg Carga en la mesa

Altura hasta 1350 mm.
606 mm/s Velocidad combinada

Medición de 1 a 3 mm/s.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la STRATO APEX-163012 es la elección correcta.

Desafío Pieza grande y pesada

Las piezas de gran tamaño superan lo que acepta una CMM común.

Solución

La STRATO-Apex 163012 acepta piezas de hasta 4000 kg y 1350 mm de altura, en una mesa de 1850 × 4280 mm.

Desafío Engranaje, leva y husillo de bolas

Las piezas de revolución piden muchos puntos a lo largo del giro.

Solución

La MPP-310Q, bajo pedido, escanea a hasta 120 mm/s y trabaja con la mesa giratoria MRT320 en la STRATO-Apex 163012.

Desafío Defecto descubierto tarde

Sin análisis en tiempo real, la tendencia solo aparece al final del lote.

Solución

MeasurLink calcula la estadística de los resultados de la STRATO-Apex 163012 y muestra la carta de control en tiempo real.

Desafío Calor de la propia máquina

El calor del controlador calienta la estructura y desplaza la medición.

Solución

En la STRATO-Apex 163012 el controlador queda fuera de la unidad principal, sin llevarle calor.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 355
Modelo: STRATO-Apex 163012
Capacidad Eje X: 1600mm
Capacidad Eje Y: 3000mm
Capacidad Eje Z: 1200mm
Velocidad de desplazamiento: 350 mm/s por eje (combinada 606 mm/s)
Velocidad Máxima de Medición: 1 a 3mm/s
Aceleración Máxima Combinada: 780 mm/s² por eje (combinada 1350 mm/s²)
Resolución: 0,05µm
Temperatura de trabajo: 18 a 22°C
Exactitud ISO 10360/E0, MPE: (2,5+4,0L/1000) µm (SP25M)
Exatidão ISO 10360/PFTU,MPE: 2,3 µm
Exatidão ISO 10360/MPEthp: 2,5 µm (60s)
Mesa de Trabalho/Material: Granito
Mesa de Trabajo/Área: 1850 × 4280 mm
Mesa de Trabalho/Insertos roscados: M8×1.25
Altura máxima de la pieza: 1350 mm
Peso máximo bajo la mesa: 4000kg
Peso total incluyendo soporte: 15300kg
Ar Presión: 0,4MPa
Consumo de Aire: 100L/min em condições normais (Alimentação: 250L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al): 2805 × 4740 × 4390 mm
Exactitud con TP200 (E0,MPE): (3,5+4,0L/1000) µm; R0 de 3,5 µm; error de forma del palpador de 3,5 µm
Repetibilidad R0 (SP25M): 2,5 µm
Variación de temperatura admitida: 1,0 °C por hora, 2,0 °C en 24 horas, gradiente de 1,0 °C/m
Alimentación eléctrica: 100 a 120 V / 200 a 240 V CA ±10%, 1500 W
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Opcionales: MPP-310Q y SP80 bajo pedido, mesa giratoria MRT320, SurfaceMeasure, QVP, sonda SURFTEST

Funciones

Cómo usar la STRATO APEX-163012

Posicionar

Llevar la sonda hasta la pieza en modo J/S, de 0 a 80 mm/s, con fino de 0 a 0,05 mm/s.

Medir

Ejecutar el programa en CNC, por contacto con la TP200 o por escaneo con la SP25M.

Evaluar

Analizar los elementos en GEOPAK, de MCOSMOS, o comparar con el CAD en CAT1000S.

Seguir

Ver la estadística y la carta de control en MeasurLink.

Variantes de la serie

STRATO-Apex disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
STRATO APEX-574 alta exatidão CNC	STRATO-Apex 574	500 × 700 × 400 mm	(0,7+2,5L/1000) µm
STRATO APEX-776 alta exatidão	STRATO-Apex 776	700 × 700 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9106 alta exatidão	STRATO-Apex 9106	900 × 1000 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9166 alta exatidão CNC	STRATO-Apex 9166	900 × 1600 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-162016 alta exatidão CNC	STRATO-Apex 162016	1600 × 2000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO APEX-163012 (este)	STRATO-Apex 163012	1600 × 3000 × 1200 mm	(2,5+4,0L/1000) µm
STRATO APEX-163016	STRATO-Apex 163016	1600 × 3000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO-APEX cnc grande	STRATO-Apex 2000G/3000G/4000G	hasta 4000 × 6000 × 2000 mm	Bajo consulta

Artículos incluidos

Máquina de medición por coordenadas STRATO-Apex 163012 (unidad principal con mesa de granito)
Controlador
Unidad de amortiguación de vibraciones

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la STRATO-Apex 163012 (STRATO APEX-163012)?

X 1600 mm, Y 3000 mm y Z 1200 mm, sobre mesa de granito de 1850 × 4280 mm con 45 insertos M8×1,25.

¿Cuál es la velocidad de la STRATO-Apex 163012 (STRATO APEX-163012)?

En CNC, hasta 350 mm/s por eje (606 mm/s combinados), medición de 1 a 3 mm/s y aceleración de 780 mm/s² por eje (1350 combinada). En modo J/S, de 0 a 80 mm/s, con fino de 0 a 0,05 mm/s.

¿Cuál es el desempeño de escaneo de la STRATO-Apex 163012 (STRATO APEX-163012)?

Con la SP25M, error de forma en escaneo de 2,5 µm en 60 s y error de forma del palpador de 2,3 µm, según la ISO 10360-5:2020.

¿Qué softwares usa la STRATO-Apex 163012 (STRATO APEX-163012)?

GEOPAK, núcleo de MCOSMOS, mide y evalúa elementos geométricos. Hay también CAT1000S y CAT1000P, SCANPAK, GEARPAK Express, MSURF, MiCAT Planner y MeasurLink.

¿Qué exige la instalación de la STRATO-Apex 163012 (STRATO APEX-163012)?

Aire a 0,4 MPa con consumo de 100 L/min (fuente de al menos 250 L/min) y 100 a 120 V o 200 a 240 V CA ±10%, con 1500 W. La unidad mide 2805 × 4740 × 4390 mm (An × Pr × Al) y pesa 15300 kg con el amortiguador y el controlador.

¿Cuál es la exactitud de la STRATO-Apex 163012 (STRATO APEX-163012)?

E0,MPE de (2,5+4,0L/1000) µm con SP25M y (3,5+4,0L/1000) µm con TP200, con L en mm. La repetibilidad R0 es de 2,5 µm con SP25M y 3,5 µm con TP200.
