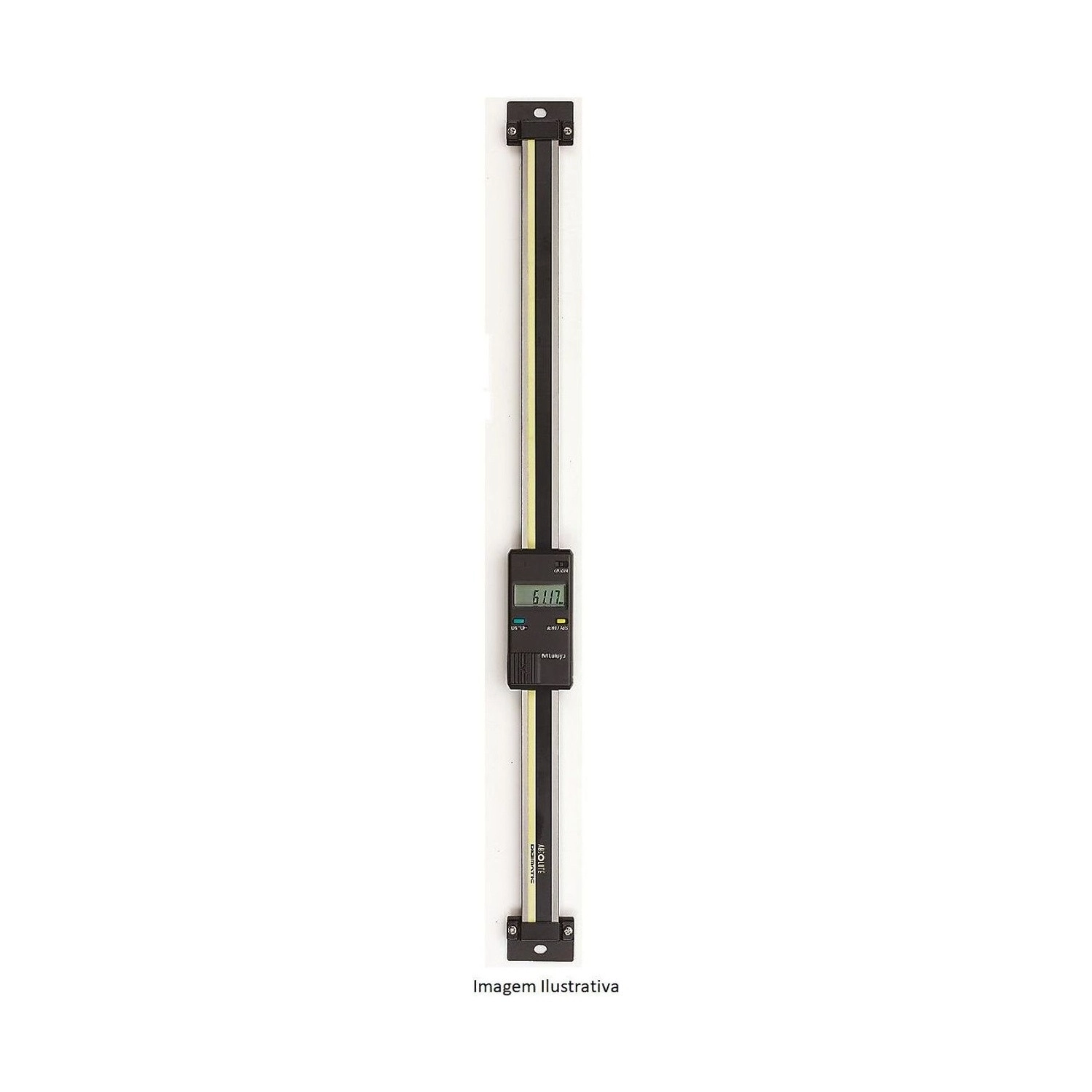

Escala digital Digimatic ABSOLUTE SDV-32"F - 0-800MM / 0-32" - 572-596-10

SKU: 572-596-10

Garantía
Producto original Mitutoyo
Accesorios incluidos
Manual de operación
Compra Segura
100% protegida
Sobre el producto

Modelo SDV-32"F que mide 0 a 800 mm o 0 a 32" en vertical, alternando la unidad en el display.

En números, el SDV-32"F de la sublínea SDV-F: capacidad de 0-800 mm / 0-32", resolución de .0005" / 0,01 mm, exactitud de 0,06 mm / .0025" y repetibilidad de 0,01 mm. Es el penúltimo escalón de la serie: solo el modelo de 1000 mm declara más.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y tiene la lectura doble, que el catálogo reserva a SD-F y SDV-F, y guarda dos valores de preset en el ajuste de cero, como los modelos E. Acompaña el manual de operación. En una columna de esa altura el visor casi nunca queda en la línea de visión, y ahí el contador EC, opcional, resuelve la lectura a distancia.

Resumen técnico
  • Capacidad 0-800 mm / 0-32" · resolución .0005" / 0,01 mm
  • Exactitud 0,06 mm / .0025" · repetibilidad 0,01 mm
  • Display vertical · lectura doble y 2 presets
  • Salida de datos Digimatic · batería de aprox. 5.000 h

Destacados del producto

Lo que distingue al 572-596-10 dentro de la sublínea SDV-F de la Serie 572.

Eje de referencia de la máquina

80 cm continuos, sin empalme en el trayecto.

Origen cambiado sin desmontar

Dos presets grabados en un montaje grande.

Exactitud de 0,06 mm

O .0025" en la lectura en pulgada.

Pulgada y milímetro

La misma escala sirve a los dos planos.

Display vertical

Legible de cerca en la columna, sin espejo.

Sin inversión de conteo

El equivalente con inversión es el 572-576.

Características principales

Qué significa en la práctica cada número del 572-596-10.

  • 0 a 800 mm / 0 a 32" Capacidad

    Largo total de 974 mm y masa de 1,71 kg, según la tabla de dimensiones del catálogo 2019: es lo que la columna necesita alojar.

  • .0005" / 0,01 mm Resolución

    La tabla del catálogo 2019 da repetibilidad de 0,01 mm a toda la Serie 572, el mismo paso que muestra el display. Lee en milímetros y en pulgadas; la versión solo en milímetros es el 572-586-10.

  • 0,06 mm / .0025" Exactitud

    El catálogo 2019 da 0,06 mm a los 800 mm, entre los 0,05 mm de 600 mm y los 0,07 mm de 1000 mm.

  • Lectura doble y preset Funciones

    La lectura doble es una función que el catálogo 2019 reserva a las SD-F y SDV-F; el preset de dos valores en el ajuste de cero existe también en los modelos E. El F no invierte el sentido del conteo: para eso está el 572-576.

  • Cerca de 5.000 horas Batería

    Es el valor que el catálogo 2019 da a las escalas E y F, frente a cerca de 20.000 horas de las simples D. El aviso de batería baja en el display anticipa el cambio de la pila de óxido de plata de 1,5 V.

  • DP1-VA, MUX-10F y IT-016U Salida de datos

    El catálogo 2019 muestra la conexión de la escala a esas unidades sin el contador EC, que es opcional y sirve de display externo.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 572-596-10 es la elección correcta.

Desafío Empalmar escalas para llegar a 800 mm

Dos escalas menores crean una transición en medio del recorrido, y ahí se concentra el error.

Solución

El 572-596-10 cubre los 800 mm en un recorrido único.

Desafío Detener la máquina para cambiar el origen

En una columna de porte medio, rehacer el cero saca el conjunto de posición y obliga a reconfirmar la alineación después.

Solución

El 572-596-10 alterna entre dos presets ya grabados, sin tocar el montaje.

Desafío Trabajar lejos del visor

A 80 cm de recorrido, el operador lee desde una posición que no es la del instrumento.

Solución

El display vertical del 572-596-10 queda alineado al recorrido y legible de cerca.

Desafío Necesitar invertir el conteo

La función no existe en los modelos F.

Solución

El 572-576 tiene el mismo recorrido, la misma doble unidad y ofrece la inversión.

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-32"F"
  • Alcance (mm): 0-800mm
  • Alcance (in): 0-32"
  • Resolución (mm): 0,01mm
  • Capacidad: 0-800mm/0-32"
  • Graduación / Graduado: .0005"/0,01mm
  • Exactitud: 0,06mm/.0025"
  • Repetibilidad: 0.01mm
  • Vida útil de la batería: Aproximadamente 5.000 horas
  • Salida de Datos: Sí

Detalles técnicos

Lectura en pulgada y mm
.0005" / 0,01 mm
Equivalente con inversión de conteo
572-576, modelo SDV-32"E

Transmisión de datos

La escala 572-596-10 tiene salida de datos Digimatic con conector tipo F, según la tabla de conectores del catálogo Mitutoyo. Estos son los accesorios de la tienda para llevar la medición a la computadora:

Cable de conexión (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cable para U-WAVE-T (estándar / para pedal)
02AZD790F / 02AZE140F
Interfaz USB IT-020U
264-020

Variaciones de la serie

Otros modelos de la sublínea SDV-F de la Serie 572 disponibles en la tienda

Código Modelo Capacidad Resolución Exactitud
572-580-10 SDV-10F 0-100 mm 0,01 mm 0,03 mm
572-581-10 SDV-15F 0-150 mm 0,01 mm 0,03 mm
572-582-10 SDV-20F 0-200 mm 0,01 mm 0,03 mm
572-583-10 SDV-30F 0-300 mm 0,01 mm 0,04 mm
572-585-10 SDV-60F 0-600 mm 0,01 mm 0,05 mm
572-586-10 SDV-80F 0-800 mm 0,01 mm 0,06 mm
572-587-10 SDV-100F 0-1000 mm 0,01 mm 0,07 mm
572-590-10 SDV-4"F 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-591-10 SDV-6"F 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-592-10 SDV-8"F 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-593-10 SDV-12"F 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-595-10 SDV-24"F 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-596-10 (este) SDV-32"F 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-597-10 SDV-40"F 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Artículos incluidos

  • Escala Digimatic ABSOLUTE
  • Manual de operación
  • Certificado de Inspección Individual
  • Opcional, vendido aparte: contador EC, usado como display externo
  • Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas y Respuestas

¿Cambiar de origen en el 572-596-10 exige desmontar algo?

No. Los dos valores quedan grabados como preset y el cambio se hace en el instrumento, sin tocar la fijación de un montaje de 80 cm.

¿El 572-596-10 lee en pulgada y en milímetro?

Lee en las dos unidades en el mismo display, con resolución de .0005" y 0,01 mm.

¿Qué hace que la exactitud del 572-596-10 sea 0,06 mm?

El recorrido. La exactitud de la sublínea crece conforme el trayecto aumenta, y en los 800 mm de este modelo el valor declarado es 0,06 mm, o .0025" en la lectura en pulgada.

¿El 572-596-10 invierte el sentido del conteo?

No. Esa función es de los modelos E, y el equivalente del mismo recorrido y la misma lectura en las dos unidades es el 572-576.

¿Cuál es la versión del 572-596-10 que lee solamente en milímetro?

El 572-586-10, modelo SDV-80F, con los mismos 800 mm de recorrido.

Certificaciones y Tecnologías

Lo que acompaña al 572-596-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.

Salida Digimatic
Salida Digimatic

Puerto de salida de datos para conexión con computadora, contador EC o unidad de recolección, en control estadístico de proceso.

Certificado de Inspección
Certificado de Inspección

La escala viene con Certificado de Inspección Individual, con los datos de inspección de fábrica del propio instrumento.
