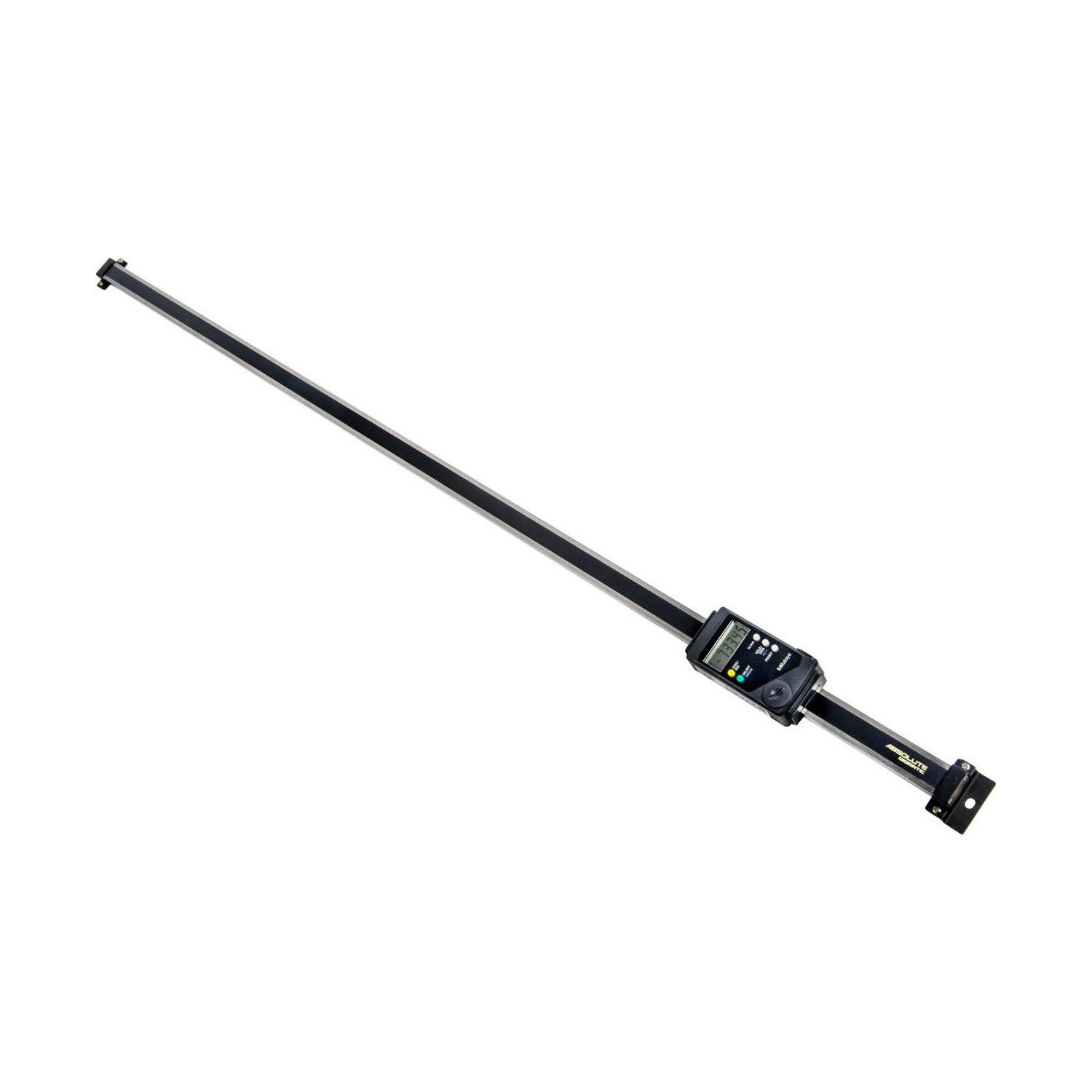

Escala digital Digimatic ABSOLUTE SDV-32"E - 0-800MM / 0-32" - 572-576

SKU: 572-576

Garantía
Producto original Mitutoyo
Accesorios incluidos
Manual de operación
Compra Segura
100% protegida
Sobre el producto

Modelo SDV-32"E que mide 0 a 800 mm o 0 a 32" en vertical, alternando la unidad en el display.

En números, el SDV-32"E de la sublínea SDV-E: capacidad de 0-800 mm / 0-32", resolución de .0005" / 0,01 mm, exactitud de 0,06 mm / .0025" y repetibilidad de 0,01 mm. Es el penúltimo escalón de la serie: solo el modelo de 1000 mm declara más.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y acepta invertir el sentido del conteo, lo que en un montaje vertical decide si el número crece subiendo o bajando. Acompaña el manual de operación. En una columna de esa altura el visor casi nunca queda en la línea de visión, y ahí el contador EC, opcional, resuelve la lectura a distancia.

Resumen técnico
  • Capacidad 0-800 mm / 0-32" · resolución .0005" / 0,01 mm
  • Exactitud 0,06 mm / .0025" · repetibilidad 0,01 mm
  • Display vertical · inversión de sentido de conteo
  • Salida de datos Digimatic · batería de aprox. 5.000 h

Destacados del producto

Lo que distingue al 572-576 dentro de la sublínea SDV-E de la Serie 572.

Recorrido de 32"

800 mm continuos, sin empalme en el trayecto.

Exactitud de 0,06 mm

O .0025", último escalón de la escalera en pulgada.

Dos unidades en el display

Sin conversión manual entre planos.

Display vertical

La lectura posible de cerca en columna alta.

Funciones del modelo E

Inversión de conteo y congelamiento nativos.

Referencia preservada

ABSOLUTE: el cero no depende de quedar encendida.

Características principales

Qué significa en la práctica cada número del 572-576.

  • 0 a 800 mm / 0 a 32" Capacidad

    1,71 kg y 974 mm de largo total, según la tabla del catálogo 2019, que trae dibujo propio para los modelos desde 450 mm.

  • .0005" / 0,01 mm Resolución

    Repetibilidad de 0,01 mm, igual a la resolución, según la tabla del catálogo 2019: la lectura repetida en el mismo punto queda dentro de un dígito del display. Lee en milímetros y en pulgadas; la versión solo en milímetros es el 572-566.

  • 0,06 mm / .0025" Exactitud

    El catálogo 2019 da 0,06 mm a los 800 mm, entre los 0,05 mm de 600 mm y los 0,07 mm de 1000 mm.

  • Inversión de conteo y preset Funciones

    La matriz de funciones del catálogo 2019 da la inversión de sentido de conteo solo a los modelos E, y el preset de dos valores a los E y a los F. El F del mismo recorrido es el 572-596-10.

  • Cerca de 5.000 horas Batería

    Vida útil de la pila en las sublíneas multifunción, según la tabla del catálogo 2019; el display avisa cuando la carga está baja. Las escalas simples (D) llegan a cerca de 20.000 horas.

  • DP1-VA, MUX-10F y IT-016U Salida de datos

    Según el diagrama del sistema del catálogo 2019, la escala se conecta a esas unidades sin el contador EC; el EC entra solo cuando se quiere un display externo.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 572-576 es la elección correcta.

Desafío Elegir entre 32" y 40" por la pulgada

Los dos declaran .0025", y la diferencia solo aparece en la columna en milímetro: 0,06 contra 0,07 mm.

Solución

La página del 572-576 muestra los dos números lado a lado, y la tabla de la serie completa la comparación.

Desafío Empalmar escalas para llegar a 800 mm

Dos escalas menores crean una transición en medio del recorrido, y ahí se concentra el error.

Solución

El 572-576 cubre los 800 mm en un recorrido único.

Desafío Mantener instrumento por unidad

El taller que trabaja con plano métrico y en pulgada termina duplicando el instrumental.

Solución

El 572-576 lee en las dos unidades y evita el segundo instrumento.

Desafío Leer visor fuera del eje

En columna alta, un display horizontal obliga a buscar posición para ver.

Solución

El display del 572-576 es vertical y queda alineado al recorrido.

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-32"E"
  • Alcance (mm): 0-800mm
  • Alcance (in): 0-32"
  • Resolución (mm): 0,01mm
  • Capacidad: 0-800mm/0-32"
  • Graduación / Graduado: .0005"/0,01mm
  • Exactitud: 0,06mm/.0025"
  • Repetibilidad: 0.01mm
  • Vida útil de la batería: Aproximadamente 5.000 horas
  • Salida de Datos: Sí

Detalles técnicos

Lectura en pulgada y mm
.0005" / 0,01 mm
Versión métrica
572-566, mismo recorrido leyendo solo en milímetro

Transmisión de datos

La escala 572-576 tiene salida de datos Digimatic con conector tipo F, según la tabla de conectores del catálogo Mitutoyo. Estos son los accesorios de la tienda para llevar la medición a la computadora:

Cable de conexión (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cable para U-WAVE-T (estándar / para pedal)
02AZD790F / 02AZE140F
Interfaz USB IT-020U
264-020

Variaciones de la serie

Otros modelos de la sublínea SDV-E de la Serie 572 disponibles en la tienda

Código Modelo Capacidad Resolución Exactitud
572-560 SDV-10E 0-100 mm 0,01 mm 0,03 mm
572-561 SDV-15E 0-150 mm 0,01 mm 0,03 mm
572-562 SDV-20E 0-200 mm 0,01 mm 0,03 mm
572-563 SDV-30E 0-300 mm 0,01 mm 0,04 mm
572-565 SDV-60E 0-600 mm 0,01 mm 0,05 mm
572-566 SDV-80E 0-800 mm 0,01 mm 0,06 mm
572-567 SDV-100E 0-1000 mm 0,01 mm 0,07 mm
572-570 SDV-4"E 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-571 SDV-6"E 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-572 SDV-8"E 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-573 SDV-12"E 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-575 SDV-24"E 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-576 (este) SDV-32"E 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-577 SDV-40"E 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Artículos incluidos

  • Escala Digimatic ABSOLUTE
  • Manual de operación
  • Certificado de Inspección Individual
  • Opcional, vendido aparte: contador EC, usado como display externo
  • Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas y Respuestas

¿Cuál es la exactitud del 572-576?

0,06 mm en milímetro o .0025" en pulgada.

¿El 572-576 y el modelo de 40" tienen la misma exactitud?

En pulgada sí, los dos declaran .0025". En milímetro el 572-576 declara 0,06 mm y el de 40" declara 0,07 mm.

¿Cuál es la versión del 572-576 que lee solo en milímetro?

El 572-566, con el mismo recorrido vertical de 800 mm.

¿Cuál es la resolución del 572-576?

.0005" en pulgada y 0,01 mm en milímetro, la misma de toda la mitad de doble unidad.

¿El 572-576 mantiene la referencia después de apagado?

Sí. Es una escala ABSOLUTE, y eso evita rereferenciar la máquina en cada arranque.

Certificaciones y Tecnologías

Lo que acompaña al 572-576 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.

Salida Digimatic
Salida Digimatic

Puerto de salida de datos para conexión con computadora, contador EC o unidad de recolección, en control estadístico de proceso.

Certificado de Inspección
Certificado de Inspección

La escala viene con Certificado de Inspección Individual, con los datos de inspección de fábrica del propio instrumento.
