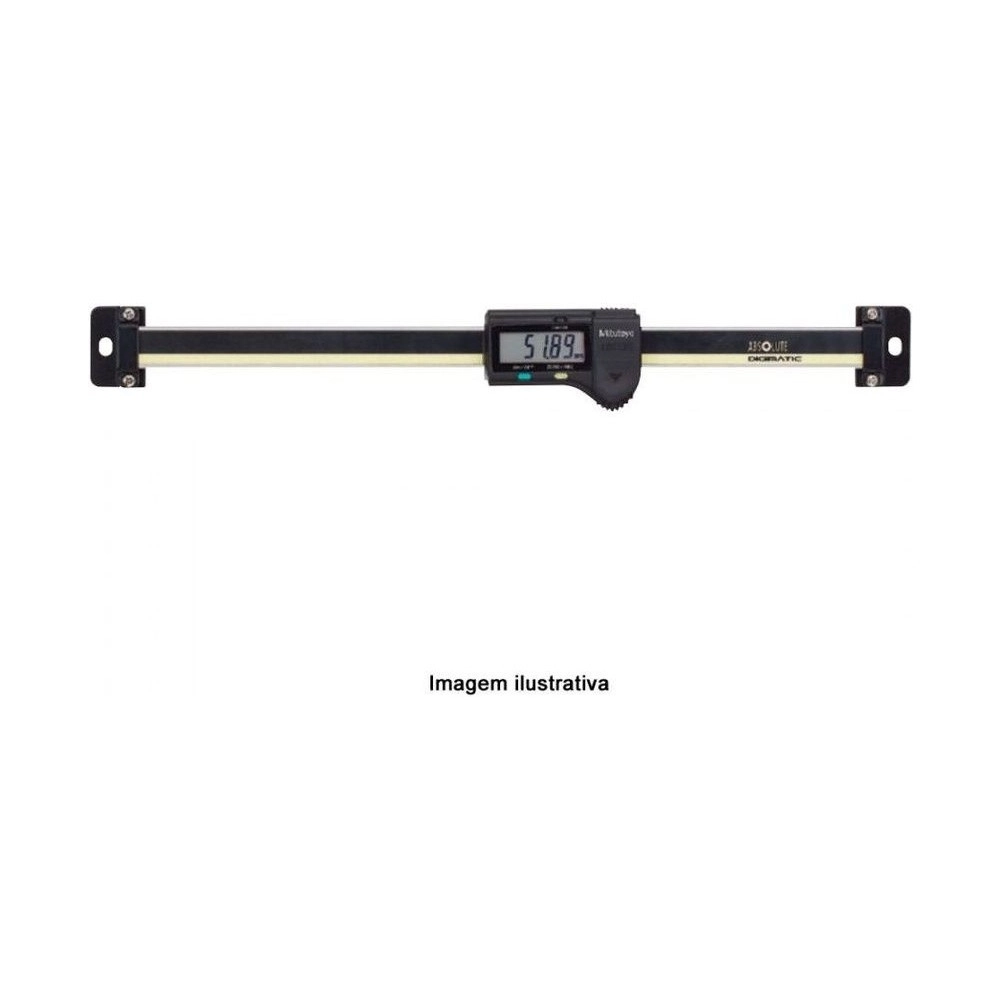

Escala digital Digimatic ABSOLUTE SD-24" F - 0-600mm / 0-24" - 572-495-10

SKU: 572-495-10

Garantía
Producto original Mitutoyo
Accesorios incluidos
Manual de operación
Compra Segura
100% protegida
Sobre el producto

Modelo SD-24"F que mide 0 a 600 mm o 0 a 24 pulgadas. Es la única capacidad en la que esta tienda tiene las dos sublíneas multifunción leyendo en ambas unidades: el 572-475, modelo SD-24"E, tiene el mismo recorrido y la misma lectura, y cambia la lectura doble del F por la inversión de sentido de conteo; el preset de dos valores existe en los dos. En los otros recorridos que leen en ambas unidades esa comparación no existe.

En números, el SD-24"F de la sublínea SD-F: capacidad de 0-600 mm / 0-24", resolución de 0,01 mm, exactitud de 0,05 mm / .002" y repetibilidad de 0,01 mm. La exactitud ya es cinco veces la resolución que muestra el display.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y ofrece la lectura doble, que el catálogo reserva a SD-F y SDV-F, y guarda dos valores de preset en el ajuste de cero, como los modelos E. Acompaña el manual de operación. El contador EC es opcional y sirve de display externo cuando el instrumento queda en mala posición de lectura.

Resumen técnico
  • Capacidad 0-600 mm / 0-24" · resolución 0,01 mm
  • Exactitud 0,05 mm / .002" · repetibilidad 0,01 mm
  • Display horizontal · lectura doble y 2 presets
  • Salida de datos Digimatic · batería de aprox. 5.000 h

Destacados del producto

Lo que distingue al 572-495-10 dentro de la sublínea SD-F de la Serie 572.

La única con par E en la misma lectura

El 572-475 tiene el mismo recorrido y las mismas unidades.

Recorrido de 600 mm

Máquina y mesa larga, fuera de la franja de banco.

Lee en las dos unidades

Milímetro y pulgada, alternados en el display.

Dos valores de preset

Dos orígenes guardados al mismo tiempo.

Exactitud de 0,05 mm

Cinco veces la resolución que muestra el display.

Conserva el cero apagada

ABSOLUTE: enciende ya en la referencia.

Características principales

Qué significa en la práctica cada número del 572-495-10.

  • 0 a 600 mm / 0 a 24" Capacidad

    Según el catálogo 2019, la escala mide 774 mm de punta a punta y pesa 900 g; el cuerpo es mayor que el recorrido, y el montaje necesita prever esa diferencia.

  • .0005" / 0,01 mm Resolución

    El display muestra el centésimo en todo el recorrido, y la repetibilidad declarada en el catálogo 2019 es del mismo tamaño, 0,01 mm. Lee en milímetros y en pulgadas.

  • 0,05 mm / .002" Exactitud

    Valor del catálogo 2019 para 600 mm; a 450 mm la serie todavía declara 0,04 mm, y a 1000 mm llega a 0,07 mm.

  • Lectura doble y preset Funciones

    La lectura doble es una función que el catálogo 2019 reserva a las SD-F y SDV-F; el preset de dos valores en el ajuste de cero existe también en los modelos E. El F no invierte el sentido del conteo: para eso está el 572-475.

  • Cerca de 5.000 horas Batería

    Según el catálogo 2019, la pila de óxido de plata de 1,5 V dura cerca de 5.000 horas en las multifunción, y el display muestra el aviso de carga baja.

  • DP1-VA, MUX-10F y IT-016U Salida de datos

    La salida de datos conecta la escala directo a esas unidades, sin pasar por el contador EC, que queda como display externo opcional (catálogo 2019, diagrama del sistema).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 572-495-10 es la elección correcta.

Desafío Elegir entre lectura doble e inversión sin perder la pulgada

En las otras capacidades que leen en ambas unidades en la tienda no existe escala de la sublínea E equivalente, así que cambiar de función costaría la lectura en pulgadas.

Solución

En los 600 mm la elección es limpia: 572-495-10 para la lectura doble, 572-475 para la inversión de conteo, ambos leyendo en las dos unidades.

Desafío Recorrido de máquina, no de banco

Una mesa larga y un recorrido útil por encima de 300 mm no los atienden los modelos cortos de la sublínea.

Solución

Los 600 mm del 572-495-10 cubren esa franja, con exactitud declarada de 0,05 mm.

Desafío Planos en las dos unidades

En recorrido de máquina el plano manda en la unidad, y cambiar de escala por eso significa remontar el conjunto entero.

Solución

El 572-495-10 ya lee en las dos, alternadas en el propio display.

Desafío Origen perdido al apagar

En un recorrido de ese tamaño, volver a encontrar la referencia en cada arranque cuesta recorrer la máquina.

Solución

El 572-495-10 es ABSOLUTE y conserva el cero con el instrumento apagado.

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SD-24"F"
  • Alcance (mm): 0-600mm
  • Alcance (in): 0-24"
  • Resolución (mm): 0,01mm
  • Capacidad: 0-600mm/0-24"
  • Graduación / Graduado: .0005"/0,01mm
  • Exactitud: 0,05mm/.002"
  • Repetibilidad: 0.01mm
  • Vida útil de la batería: Aproximadamente 5.000 horas
  • Salida de Datos: Sí

Detalles técnicos

Equivalente con inversión de conteo
572-475, modelo SD-24"E, misma lectura

Transmisión de datos

La escala 572-495-10 tiene salida de datos Digimatic con conector tipo F, según la tabla de conectores del catálogo Mitutoyo. Estos son los accesorios de la tienda para llevar la medición a la computadora:

Cable de conexión (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cable para U-WAVE-T (estándar / para pedal)
02AZD790F / 02AZE140F
Interfaz USB IT-020U
264-020

Variaciones de la serie

Otros modelos de la sublínea SD-F de la Serie 572 disponibles en la tienda

Código Modelo Capacidad Resolución Exactitud
572-481-10 SD-15F 0-150 mm 0,01 mm 0,03 mm
572-490-10 SD-4"F 0-100 mm / 0-4" 0,01 mm 0,03 mm / .001"
572-491-10 SD-6"F 0-150 mm / 0-6" 0,01 mm 0,03 mm / .001"
572-492-10 SD-8"F 0-200 mm / 0-8" 0,01 mm 0,03 mm / .001"
572-493-10 SD-12"F 0-300 mm / 0-12" 0,01 mm 0,04 mm / .002"
572-495-10 (este) SD-24"F 0-600 mm / 0-24" 0,01 mm 0,05 mm / .002"
572-496-10 SD-32"F 0-800 mm / 0-32" 0,01 mm 0,06 mm / .0025"
572-497-10 SD-40"F 0-1000 mm / 0-40" 0,01 mm 0,07 mm / .0025"

Artículos incluidos

  • Escala Digimatic ABSOLUTE
  • Manual de operación
  • Certificado de Inspección Individual
  • Opcional, vendido aparte: contador EC, usado como display externo
  • Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas y Respuestas

¿Qué cambia entre el 572-495-10 y el 572-475?

La función. Ambos tienen 600 mm de recorrido y leen en milímetro y pulgada. Los dos guardan dos valores de preset; el 572-475 invierte el sentido del conteo, y el 572-495-10 tiene la lectura doble. Es la única capacidad de esta tienda en que los dos existen en la misma lectura.

¿Por qué la exactitud del 572-495-10 es 0,05 mm?

Porque en la serie 572 la exactitud acompaña al recorrido. Hasta 200 mm es 0,03 mm, en 300 mm pasa a 0,04 mm, y en 600 mm llega a 0,05 mm.

¿El 572-495-10 necesita contador externo?

No lo necesita, pero en un recorrido de ese tamaño el contador EC, opcional, evita recorrer la máquina solo para ver el valor.

¿Cómo funciona el preset de dos valores del 572-495-10?

Guarda dos orígenes de medición al mismo tiempo, y el cambio entre ellas no exige un nuevo ajuste de cero.

¿Cuánto dura la pila del 572-495-10?

Aproximadamente 5.000 horas, la autonomía declarada para las sublíneas multifunción E y F.

Certificaciones y Tecnologías

Lo que acompaña al 572-495-10 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.

Salida Digimatic
Salida Digimatic

Puerto de salida de datos para conexión con computadora, contador EC o unidad de recolección, en control estadístico de proceso.

Certificado de Inspección
Certificado de Inspección

La escala viene con Certificado de Inspección Individual, con los datos de inspección de fábrica del propio instrumento.
