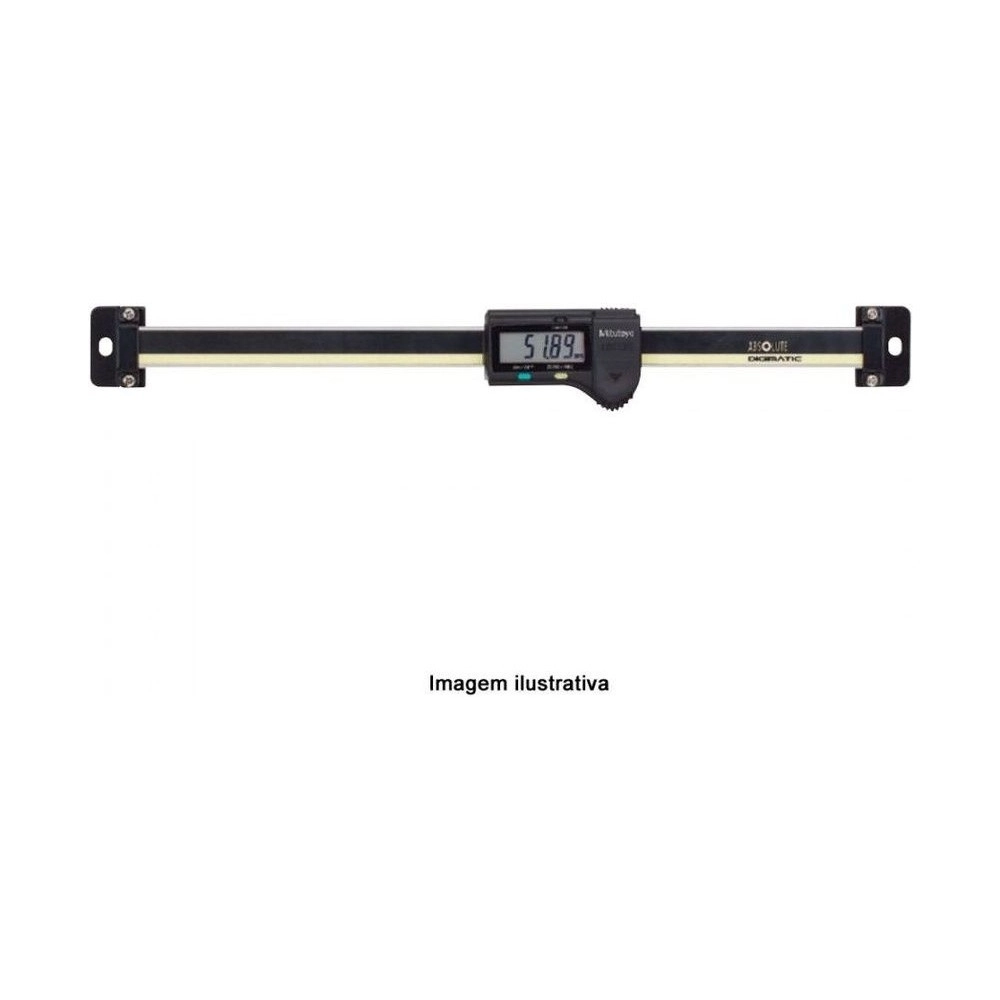

Escala digital Digimatic ABSOLUTE SD-10E - 0-100MM - 572-460

SKU: 572-460

Garantía
Producto original Mitutoyo
Accesorios incluidos
Manual de operación
Compra Segura
100% protegida
Sobre el producto

Modelo SD-10E que mide 0 a 100 mm con resolución de 0,01 mm y exactitud de 0,03 mm, la mejor de la sublínea.

En números, el SD-10E de la sublínea SD-E: capacidad de 0-100 mm, resolución de 0,01 mm, exactitud de 0,03 mm y repetibilidad de 0,01 mm. Es el mejor valor de la serie, y vale solo hasta 200 mm de recorrido.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y acepta invertir el sentido del conteo, recurso que los modelos D, F y G no tienen. Acompaña el manual de operación. El display del propio instrumento atiende el montaje en dispositivo pequeño; el contador EC es opcional.

Resumen técnico
  • Capacidad 0-100 mm · resolución 0,01 mm
  • Exactitud 0,03 mm · repetibilidad 0,01 mm
  • Display horizontal · inversión de sentido de conteo
  • Salida de datos Digimatic · batería de aprox. 5.000 h

Destacados del producto

Lo que distingue al 572-460 dentro de la sublínea SD-E de la Serie 572.

Exactitud de 0,03 mm

Lo mejor de la sublínea SD-E, junto con los de 150 y 200 mm.

Conserva el cero apagada

ABSOLUTE: enciende y ya está en la referencia, sin reencontrar el origen.

No se equivoca por velocidad

La escala absoluta no pierde cuenta en desplazamiento rápido.

Recorrido de 100 mm

La medida de dispositivo y máquina pequeña.

Modelo multifunciones

El sufijo E trae la inversión del sentido de conteo, que los D, F y G no tienen.

Salida de datos

Se conecta a computadora y sistema de automatización.

Características principales

Qué significa en la práctica cada número del 572-460.

  • 0 a 100 mm Capacidad

    Largo total de 244 mm y masa de 250 g, según la tabla de dimensiones del catálogo 2019: es lo que la mesa o el dispositivo necesita alojar.

  • 0,01 mm Resolución

    La tabla del catálogo 2019 da repetibilidad de 0,01 mm a toda la Serie 572, el mismo paso que muestra el display.

  • 0,03 mm Exactitud

    El mejor valor de la serie, que el catálogo 2019 mantiene hasta 200 mm de recorrido; a 300 mm la misma línea ya pasa a 0,04 mm.

  • Inversión de conteo y preset Funciones

    La matriz de funciones del catálogo 2019 da la inversión de sentido de conteo solo a los modelos E, y el preset de dos valores a los E y a los F.

  • Cerca de 5.000 horas Batería

    Es el valor que el catálogo 2019 da a las escalas E y F, frente a cerca de 20.000 horas de las simples D. El aviso de batería baja en el display anticipa el cambio de la pila de óxido de plata de 1,5 V.

  • DP1-VA, MUX-10F y IT-016U Salida de datos

    El catálogo 2019 muestra la conexión de la escala a esas unidades sin el contador EC, que es opcional y sirve de display externo.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 572-460 es la elección correcta.

Desafío Reencontrar el origen en cada arranque

La escala incremental pierde la referencia al apagar, y recuperarla cuesta tiempo en cada arranque de turno.

Solución

El 572-460 es ABSOLUTE y conserva el cero incluso apagado.

Desafío Conteo que se pierde en el movimiento rápido

La escala incremental puede saltar pulsos cuando la mesa corre deprisa, y el error no avisa.

Solución

La escala absoluta del 572-460 no depende del conteo: la posición se lee, no se suma.

Desafío Exactitud que el recorrido largo no entrega

La misma resolución de 0,01 mm aparece en toda la sublínea, pero la exactitud cae conforme el recorrido crece.

Solución

En los 100 mm del 572-460 la exactitud es 0,03 mm, la mejor disponible en la SD-E.

Desafío Invertir el sentido del conteo

Un montaje invertido obliga a leer al revés, o a desmontar y girar el conjunto.

Solución

El sufijo E del 572-460 permite invertir el sentido, recurso ausente en los modelos D, F y G.

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SD-10E
  • Alcance (mm): 0-100mm
  • Resolución (mm): 0,01mm
  • Capacidad: 0-100mm
  • Graduación / Graduado: 0,01mm
  • Exactitud: 0,03mm
  • Repetibilidad: 0.01mm
  • Vida útil de la batería: Aproximadamente 5.000 horas
  • Salida de Datos: Sí

Detalles técnicos

Tipo de display
Horizontal; la versión vertical de la línea es la SDV

Transmisión de datos

La escala 572-460 tiene salida de datos Digimatic con conector tipo F, según la tabla de conectores del catálogo Mitutoyo. Estos son los accesorios de la tienda para llevar la medición a la computadora:

Cable de conexión (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cable para U-WAVE-T (estándar / para pedal)
02AZD790F / 02AZE140F
Interfaz USB IT-020U
264-020

Variaciones de la serie

Otros modelos de la sublínea SD-E de la Serie 572 disponibles en la tienda

Código Modelo Capacidad Resolución Exactitud
572-460 (este) SD-10E 0-100 mm 0,01 mm 0,03 mm
572-461 SD-15E 0-150 mm 0,01 mm 0,03 mm
572-462 SD-20E 0-200 mm 0,01 mm 0,03 mm
572-463 SD-30E 0-300 mm 0,01 mm 0,04 mm
572-465 SD-60E 0-600 mm 0,01 mm 0,05 mm
572-475 SD-24"E 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-466 SD-80E 0-800 mm 0,01 mm 0,06 mm
572-467 SD-100E 0-1000 mm 0,01 mm 0,07 mm

Artículos incluidos

  • Escala Digimatic ABSOLUTE
  • Manual de operación
  • Certificado de Inspección Individual
  • Opcional, vendido aparte: contador EC, usado como display externo
  • Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas y Respuestas

¿Qué significa la E en el modelo del 572-460?

Es el modelo multifunciones de la Serie 572. Trae la inversión del sentido de conteo, que los modelos D, F y G no ofrecen.

¿Cuál es la exactitud del 572-460?

0,03 mm, la mejor de la sublínea SD-E. Vale para los recorridos de 100, 150 y 200 mm; por encima la exactitud cae gradualmente hasta 0,07 mm en el de 1000 mm.

¿El 572-460 pierde el cero al apagar?

No. Es una escala ABSOLUTE: la posición es absoluta, y al encender el instrumento ya está en la referencia.

¿El 572-460 tiene display vertical?

No. El display es horizontal. La versión vertical de la línea es la serie SDV.

¿La resolución del 572-460 es la misma de los modelos mayores?

Lo es. Toda la sublínea SD-E tiene resolución de 0,01 mm. Lo que cambia con el recorrido es la exactitud.

Certificaciones y Tecnologías

Lo que acompaña al 572-460 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.

Salida Digimatic
Salida Digimatic

Puerto de salida de datos para conexión con computadora, contador EC o unidad de recolección, en control estadístico de proceso.

Certificado de Inspección
Certificado de Inspección

La escala viene con Certificado de Inspección Individual, con los datos de inspección de fábrica del propio instrumento.
