Cable de conexión tipo B para U-WAVE P / Micrómetro - 02AZD790B

Name: Cable de conexión tipo B para U-WAVE P / Micrómetro - 02AZD790B
Brand: Mitutoyo
SKU: 02AZD790B

SKU: 02AZD790B

Cantidad

Sobre el producto

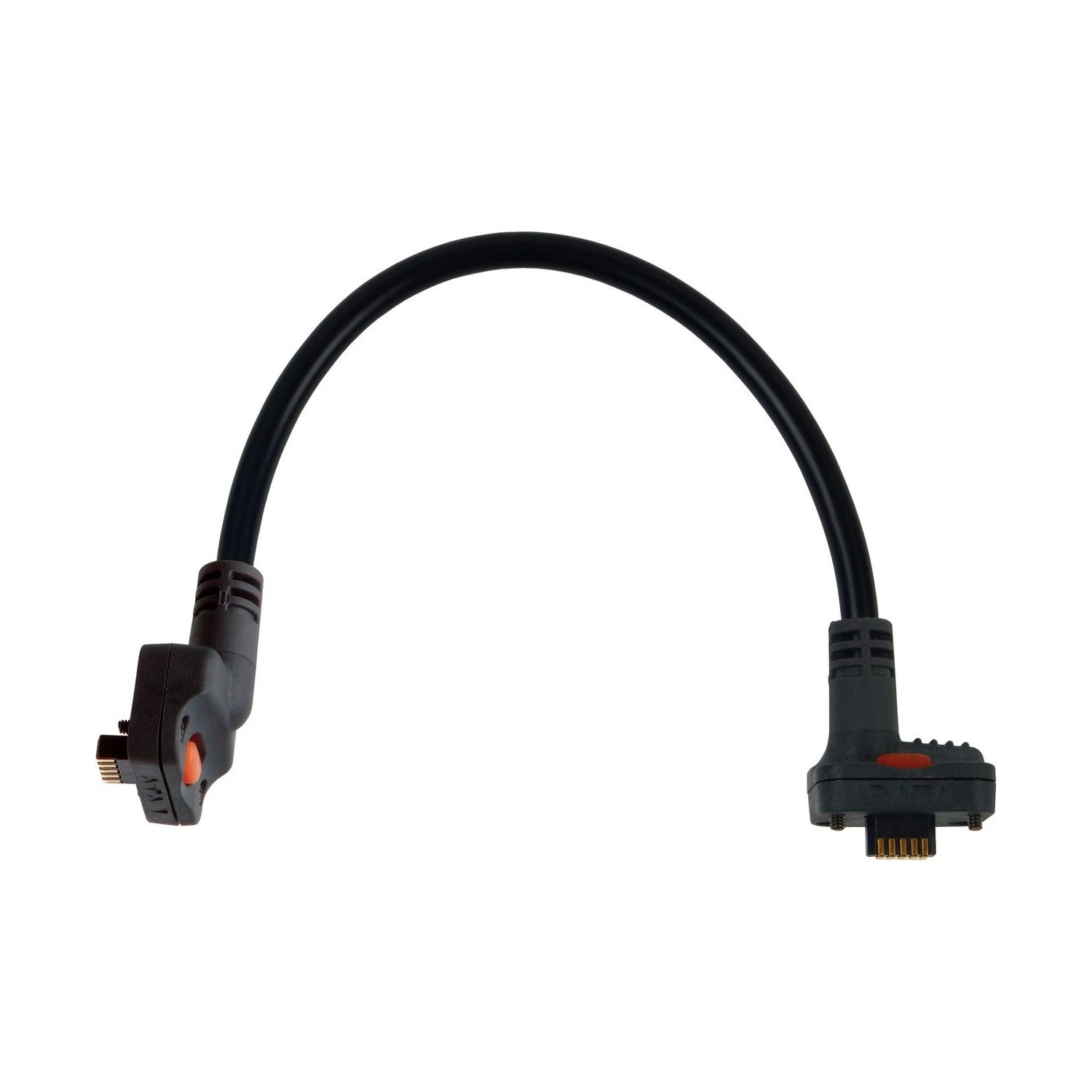

Para micrómetros Digimatic, el 02AZD790B es el cable estándar Mitutoyo que lleva la medición al U-WAVE-T: de un lado el conector tipo B (resistente al agua, con botón de salida), del otro el encaje del transmisor, sujeto con 2 tornillos.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo B sirve para micrómetros Digimatic 293-140-30/293-141-30, 293-230-30, 340-251-30, 293-666-20, 227-201-20, 422-230-30, 406-250-30, 343-250-30, 369-250-30, 345-250-30 y 314-251-30, cabezales micrométricos 350-251-30, Holtest 468-161/468-162 y medidores de profundidad 329-250-30.

En el sistema U-WAVE, el cable va del instrumento al transmisor U-WAVE-T (02AZD730H o 02AZD880H), y el receptor U-WAVE-R 02AZD810E recibe los datos en la computadora, en 2,405 a 2,475 GHz. La versión con entrada para pedal es el 02AZE140B.

Conector tipo B · resistente al agua, con botón de salida
Para U-WAVE-T · cable de 160 mm
Micrómetros Digimatic
Botón DATA en el conector

Diferenciales

Aspectos destacados del producto

Lo que distingue al 02AZD790B entre los cables estándar para U-WAVE-T.

Resistente al agua, con botón de salida.

Transmisor inalámbrico 02AZD730H o 02AZD880H.

Indicados en el catálogo 2025.

En el conector del instrumento.

Fijación en el U-WAVE-T.

Cable estándar.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 02AZD790B.

Tipo B Conector

Resistente al agua, con botón de salida.
U-WAVE-T Se conecta a

02AZD730H o 02AZD880H.
160 mm Largo

Cable estándar.
Sí Botón de datos

En el conector.
20 m Alcance

En línea de visión, con el U-WAVE-R.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 02AZD790B es la elección correcta.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 02AZD790B es el tipo B, indicado para micrómetros Digimatic.

Desafío Enviar la lectura sin cambiar de mano

Buscar un botón en la computadora interrumpe la medición.

Solución

El conector tipo B del 02AZD790B tiene botón de datos.

Desafío Varios instrumentos en la línea

Transmisores cercanos pueden confundirse.

Solución

El U-WAVE tiene hasta 15 canales, y el dato identifica el receptor y el transmisor.

Desafío Cable hasta la computadora

Un cable largo del instrumento a la computadora estorba la medición en la pieza.

Solución

El 02AZD790B conecta el instrumento al U-WAVE-T, que transmite sin cable al receptor U-WAVE-R 02AZD810E.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: U-WAVE
Modelo: Conector estándar
Marca: Mitutoyo
Clase: (B) Modelo resistente al agua con botón de salida

Detalles técnicos

Línea: Cable de conexión estándar para U-WAVE-T, conector tipo B
Transmisores: U-WAVE-T 02AZD730H (IP67, LED) y 02AZD880H (alarma sonora y LED)
Receptor: U-WAVE-R 02AZD810E
Versión con pedal: 02AZE140B
Cable Digimatic del mismo conector: 05CZA662 (1 m) o 05CZA663 (2 m)

Funciones

Cómo trabaja el 02AZD790B

Camino del dato

Instrumento, 02AZD790B, U-WAVE-T, U-WAVE-R 02AZD810E y computadora.

Conector tipo B

Resistente al agua, con botón de salida.

Fijación

El conector queda sujeto al U-WAVE-T con 2 tornillos.

Transmisión de datos

El 02AZD790B es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema: U-WAVE, inalámbrico
Transmisor: U-WAVE-T 02AZD730H o 02AZD880H
Receptor: U-WAVE-R 02AZD810E, en la computadora
Comunicación: Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance: Aprox. 20 m en línea de visión

Variantes de la serie

Cables estándar para U-WAVE-T en la tienda

Código	Tipo	Conector	Instrumentos
02AZD790A	Tipo A	Resistente al agua, con botón de salida	Calibres y medidores de profundidad Digimatic
02AZD790B (este)	Tipo B	Resistente al agua, con botón de salida	Micrómetros Digimatic
02AZD790C	Tipo C	Recto, con botón de salida	Calibres, cabezales y escalas Digimatic
02AZD790D	Tipo D	Plano de 10 pines	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
02AZD790E	Tipo E	Redondo de 6 pines	Durómetros HM
02AZD790F	Tipo F	Plano recto	Indicadores ID-CX/ID-U, Borematic y escalas SD
02AZD790G	Tipo G	Plano recto resistente al agua	Indicadores ID-N y ID-B
02AZG011	Tipo SF	Recto estándar	Indicadores ID-CNX y ID-FNX

Artículos incluidos

Cable de conexión tipo B 02AZD790B

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 02AZD790B?

Conecta un instrumento Digimatic con conector tipo B al transmisor U-WAVE-T. El catálogo 2025 indica el tipo B para micrómetros Digimatic 293-140-30/293-141-30, 293-230-30, 340-251-30, 293-666-20, 227-201-20, 422-230-30, 406-250-30, 343-250-30, 369-250-30, 345-250-30 y 314-251-30, cabezales micrométricos 350-251-30, Holtest 468-161/468-162 y medidores de profundidad 329-250-30.

¿El 02AZD790B funciona sin el U-WAVE-T?

No. Es la conexión entre el instrumento y el U-WAVE-T (02AZD730H o 02AZD880H); la medición llega a la computadora por el receptor U-WAVE-R 02AZD810E.

¿Cuál es la diferencia entre el 02AZD790B y el 02AZE140B?

Los dos tienen el conector tipo B. El 02AZE140B agrega una entrada para el pedal 937179T (opcional); el 02AZD790B es el cable estándar.

¿El conector del 02AZD790B tiene botón de datos?

Sí. En la tabla del catálogo, el botón de datos aparece como disponible en el conector tipo B.

¿Qué cable conecta el instrumento del 02AZD790B a un colector Digimatic, sin radio?

El cable Digimatic del conector tipo B es el 05CZA662 (1 m) o 05CZA663 (2 m). Directo al USB de la computadora, el código es el 06AFM380B.
