Bloques Patrón Individual 17,00mm En Acero - Clase 0 - 611627-021

SKU: 611627-021

Garantía
Producto original Mitutoyo
Accesorios incluidos
Certificado de inspección del bloque
Compra Segura
100% protegida
Sobre el producto

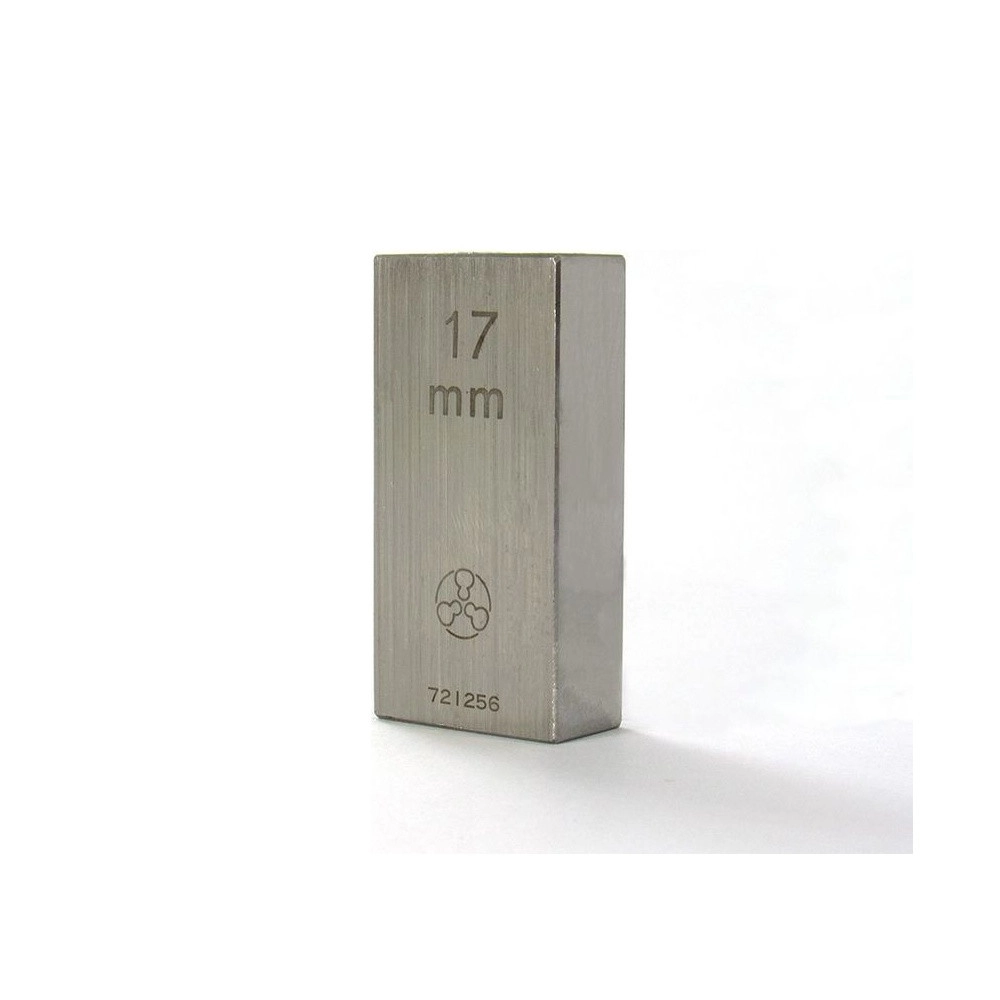

Bloque rectangular de acero de 17 mm, clase 0, que se vende por separado. El catálogo indica comprar el bloque aparte cuando la misma medida se usa con frecuencia o cuando hay que reponer un bloque del juego.

La tolerancia de la clase 0 para ese rango (10 a 25 mm) es de ±0,14 µm en la longitud, con variación de 0,10 µm, según la JIS B 7506. Con 17 mm, completa composiciones en las unidades y medias medidas.

Incluye certificado de inspección.

Resumen técnico
  • Bloque individual de 17 mm
  • Acero · clase 0
  • Tolerancia ±0,14 µm · JIS B 7506
  • Certificado de inspección

Características principales

Lo que significa en la práctica cada dato del 611627-021.

  • 17 mm Medida

    Longitud nominal del bloque.

  • 0 Clase

    Según JIS B 7506 / ISO 3650.

  • ±0,14 µm Tolerancia

    Desviación límite en el rango de 10 a 25 mm; variación de 0,10 µm.

  • Acero Material

    Aleación de alto carbono y cromo, 10,8 × 10⁻⁶/K.

  • 35 × 9 mm Sección

    Cara de medición rectangular.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Modelo: Bloques patrón rectangulares
  • Marca: Mitutoyo
  • Clase: Acero
  • Notas y observaciones: Clase 0 (ISO/JIS). Bloque patrón rectangular de acero, individual, de 17,00 mm. Tolerancia de la clase 0 de 10 a 25 mm: ±0,14 µm (variación 0,10 µm). Certificado de inspección.
  • Clase (ISO 3650): 0

Detalles técnicos

Medida nominal
17 mm
Norma
JIS B 7506-2004 / ISO 3650:1998
Tolerancia
±0,14 µm; variación 0,10 µm (clase 0, rango de 10 a 25 mm)
Material
Acero (aleación de alto carbono y cromo)
Coeficiente de expansión térmica
10,8 × 10⁻⁶/K
Sección
35 × 9 mm
Certificado
Certificado de inspección

Funciones

Cómo usar el 611627-021
Componer la medida

Entra en la pila con otros bloques.

Usar solo

Como referencia de la medida de 17 mm.

Proteger

Con protector en cada extremo de la pila, si la pieza es abrasiva o el uso es frecuente.

Variantes de la serie

Bloques patrón individuales de acero en la tienda

Código Medida Clase Tolerancia
611556-021 0,996 mm Clase 0 ±0,12 µm
611524-021 1,004 mm Clase 0 ±0,12 µm
611562-021 1,02 mm Clase 0 ±0,12 µm
611563-021 1,03 mm Clase 0 ±0,12 µm
611573-021 1,13 mm Clase 0 ±0,12 µm
611574-021 1,14 mm Clase 0 ±0,12 µm
611583-021 1,23 mm Clase 0 ±0,12 µm
611584-021 1,24 mm Clase 0 ±0,12 µm
611585-021 1,25 mm Clase 0 ±0,12 µm
611588-021 1,28 mm Clase 0 ±0,12 µm
611590-016 1,3 mm Clase K ±0,20 µm
611591-021 1,31 mm Clase 0 ±0,12 µm
611593-021 1,33 mm Clase 0 ±0,12 µm
611594-021 1,34 mm Clase 0 ±0,12 µm
611595-021 1,35 mm Clase 0 ±0,12 µm
611596-021 1,36 mm Clase 0 ±0,12 µm
611597-021 1,37 mm Clase 0 ±0,12 µm
611601-021 1,41 mm Clase 0 ±0,12 µm
611602-021 1,42 mm Clase 0 ±0,12 µm
611605-021 1,45 mm Clase 0 ±0,12 µm
611606-021 1,46 mm Clase 0 ±0,12 µm
611607-021 1,47 mm Clase 0 ±0,12 µm
611517-016 1,7 mm Clase K ±0,20 µm
611648-021 8,5 mm Clase 0 ±0,12 µm
611649-021 9,5 mm Clase 0 ±0,12 µm
611627-021 (este) 17 mm Clase 0 ±0,14 µm
611628-021 18 mm Clase 0 ±0,14 µm
611659-021 19,5 mm Clase 0 ±0,14 µm
611634-021 24 mm Clase 0 ±0,14 µm
611685-041 500 mm Clase 2 ±4,40 µm
611840-016 600 mm Clase K ±2,60 µm
611843-016 800 mm Clase K ±3,40 µm

Artículos incluidos

  • Bloque patrón de acero de 17 mm, clase 0
  • Certificado de inspección

Preguntas y Respuestas

¿Cuál es la medida y la clase del 611627-021?

17 mm, clase 0 según JIS B 7506 / ISO 3650, en acero.

¿Cuál es la tolerancia del 611627-021?

±0,14 µm de desviación límite y 0,10 µm de variación, para el rango de 10 a 25 mm en la clase 0.

¿Qué certificado acompaña al 611627-021?

Certificado de inspección.

¿Cuándo comprar el 611627-021 por separado?

Según el catálogo, cuando la misma medida se usa con frecuencia; también para reponer un bloque de un juego.

¿Qué significa el sufijo del 611627-021?

-021: clase 0, con certificado de inspección.
